3. КОМПЛЕКТНОСТЬ

3.1. Комплект поставки обогревателя должен соответствовать таблице:

Табл. 2

Наименование Кол-во

1. Обогреватель электрический

взрывозащищенный ОВЭ-4

2. Руководство по эксплуатации

4. Ключ

При поставке в один адрес-1шт. на 10 изделий

или 1 шт. на партию до 10 изделий.

3.2. Металлорукав для подводки кабеля в комплект поставки не входит.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Обогреватель (рис.1) представляет собой стационарный сухой электрорадиатор напольного

типа. Обогреватель имеет три трубчатых электронагревателя (ТЭН), которые заключены в

оребрённую взрывонепроницаемую оболочку. Нагревательные элементы зафиксированы от

продольного перемещения с помощью скобы Ж и резиновых втулок К (рис.1). Нагреватели с одной

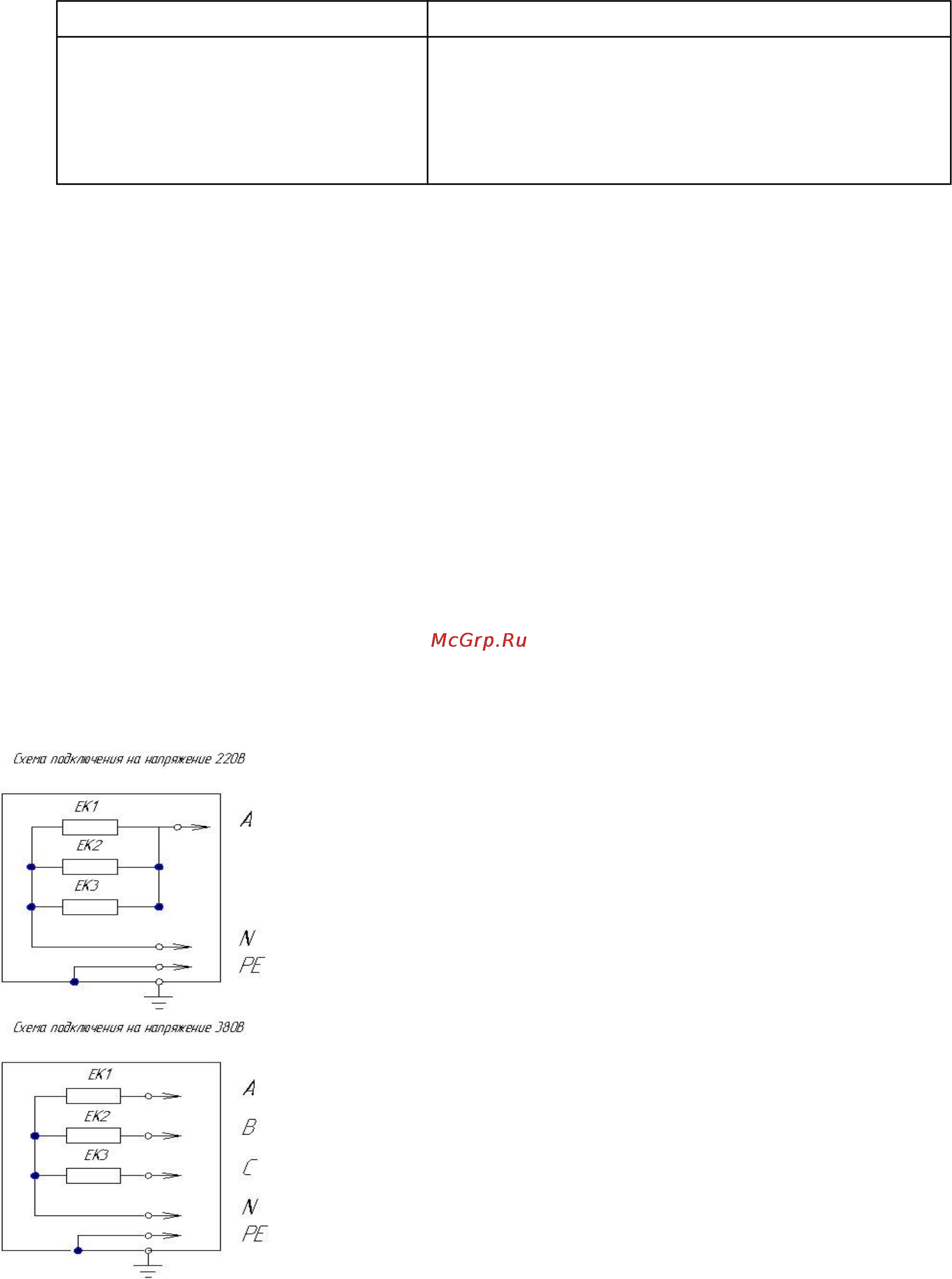

стороны соединены в «звезду» и нейтральная точка монтажным проводом выведена через

дополнительную трубку на клеммную колодку на сторону кабельного ввода.

4.2. Температура взрывонепроницаемой оболочки обогревателя в точке максимального

разогрева не превышает 200°С, что исключает возможность воспламенения взрывоопасной смеси,

которая может образоваться в отапливаемом помещении.

4.3. Напряжение питания 220В должно потребителями подводиться 3-х жильным кабелем, а

трёхфазное напряжение питания 380В должно подводиться 5-жильным кабелем. Кабель выводится

через кабельный ввод и металлический рукав. Наружная изоляция кабеля должна выступать за

пределы рукава не менее чем на 5 мм. Рекомендации по сечениям проводов подводящего кабеля

приведены в табл. 3.

5. ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

5.1. Конструкция обогревателя соответствует требованиям

безопасности, предусмотренными ГОСТ 12.2.007.0-75, ГОСТ

12.2.007.9-75, ГОСТ 12.2.007.14-75,

ГОСТ Р 51330.0-99 и ГОСТ 51330.1-99.

5.2. Взрывозащищённость обогревателя достигается видом

взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ

Р 51330.1-99.

5.3. Прочность взрывонепроницаемой оболочки обогревателя

проверяется при ее изготовлении путем гидравлических испытаний ее

деталей избыточным давлением

1 МПа в течение не менее 10 с.

5.4. Взрывонепроницаемость оболочки обеспечивается

применением щелевой взрывозащиты.

На чертеже средств взрывозащиты (рис.1) показаны сопряжения

деталей, обеспечивающие щелевую взрывозащиту. Эти сопряжения

обозначены словом «ВЗРЫВ» с указанием допускаемых параметров

шероховатости поверхностей прилегания.

Рис.2 5.5. Крышки предохраняются от самоотвинчивания стопорными

винтами М4, которые необходимо поставить на краску, также рекомендуется их пломбировать.
