5.7. На крышках имеется предупредительная надпись «ОТКРЫВАТЬ ЧЕРЕЗ 30 МИН ПОСЛЕ
ОТКЛЮЧЕНИЯ ОТ СЕТИ» и маркировка взрывозащиты IExdIIАТ3.
5.8. Взрывозащитные поверхности защищены от коррозии антикоррозийным покрытием -
смазкой ЦИАТИМ-203 ГОСТ 8773, какие-либо механические повреждения их и окраска не
допускаются.
5.9. Взрывонепроницаемость ввода кабеля достигается путем уплотнения эластичным
резиновым кольцом. Допустимый размер кольца показан на рис. 1.
5.10. Максимальная температура наружных поверхностей оболочки в наиболее нагретых местах
обогревателя не превышает 200°С, допускаемой ГОСТ 51330.0-99 для электрооборудования
температурного класса ТЗ.
5.11. Электрическая защита обогревателя обеспечивается в соответствии с требованиями ПУЭ
внутренним и наружным заземляющими зажимами (см. рис.1), для защиты обогревателя от
перегрузок по току и коротких замыканий электрическую сеть следует оборудовать устройством
защитного отключения (УЗО) или входным автоматическим выключателем на ток 15А.
6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
6.1. Требования безопасности при подготовке изделия к эксплуатации.
6.1.1. Установку, подключение и периодическое обслуживание обогревателя должен выполнять
персонал, имеющий квалификационную группу по электробезопасности не ниже третьей.
6.1.2. При монтаже, эксплуатации и ремонте необходимо руководствоваться следующими
документами:
-«Инструкция по монтажу электрооборудования силовых осветительных сетей взрывоопасных
зон» ВСН 332-74 утв. ММСС СССР от 24.06.74 г.;
-«Правила устройства электроустановок» (ПУЭ);
-«Правила технической эксплуатации электроустановок потребителей» (ПТЭЭП);
- «Межотраслевые правила по охране труда
(правила безопасности) при эксплуатации
электроустановок» ПОТ Р М-016-2001/РД153-34.0-
03.150-00;
- гл. 7.3 ПУЭ «Электроустановки во
взрывоопасных зонах».
6.1.3. При монтаже необходимо проверить:
-наличие маркировки взрывозащиты и
предупредительных надписей;
- наличие всех крепежных элементов (болтов,
гаек, шайб и т.д.);
- отсутствие повреждений оболочки;
- состояние взрывозащитных поверхностей
деталей, подвергаемых разборке (царапины, трещины,
вмятины и другие дефекты не допускаются),
возобновить на них антикоррозионную смазку.
Крепежные болты должны быть затянуты, крышки должны плотно прилегать к корпусу оболочки.
6.1.4. Устанавливать обогреватель необходимо на расстоянии 100-200 мм от стен и пола.
Крепить обогреватель при помощи четырех болтов М8. Пример установки приведен на рис.3.
6.1.5. Уплотнение кабеля должно быть выполнено по рис. 1 самым тщательным образом, т. к. от
этого зависит взрывонепроницаемость вводного устройства.
Применение уплотнительных колец, изготовленных на месте монтажа с отступлением от рабочих
чертежей предприятия-изготовителя, не допускается.
6.1.6. Электромонтаж обогревателя со стороны кабельного вывода должен быть осуществлен по
схеме электрической (см. рис. 2). Нейтральный провод выведен на клеммную колодку, к которой в
задействованную клемму должен подсоединяться нейтральный провод кабеля. Фазные провода
подсоединяются к контактным стержням нагревателей. При однофазном напряжении питания 220В

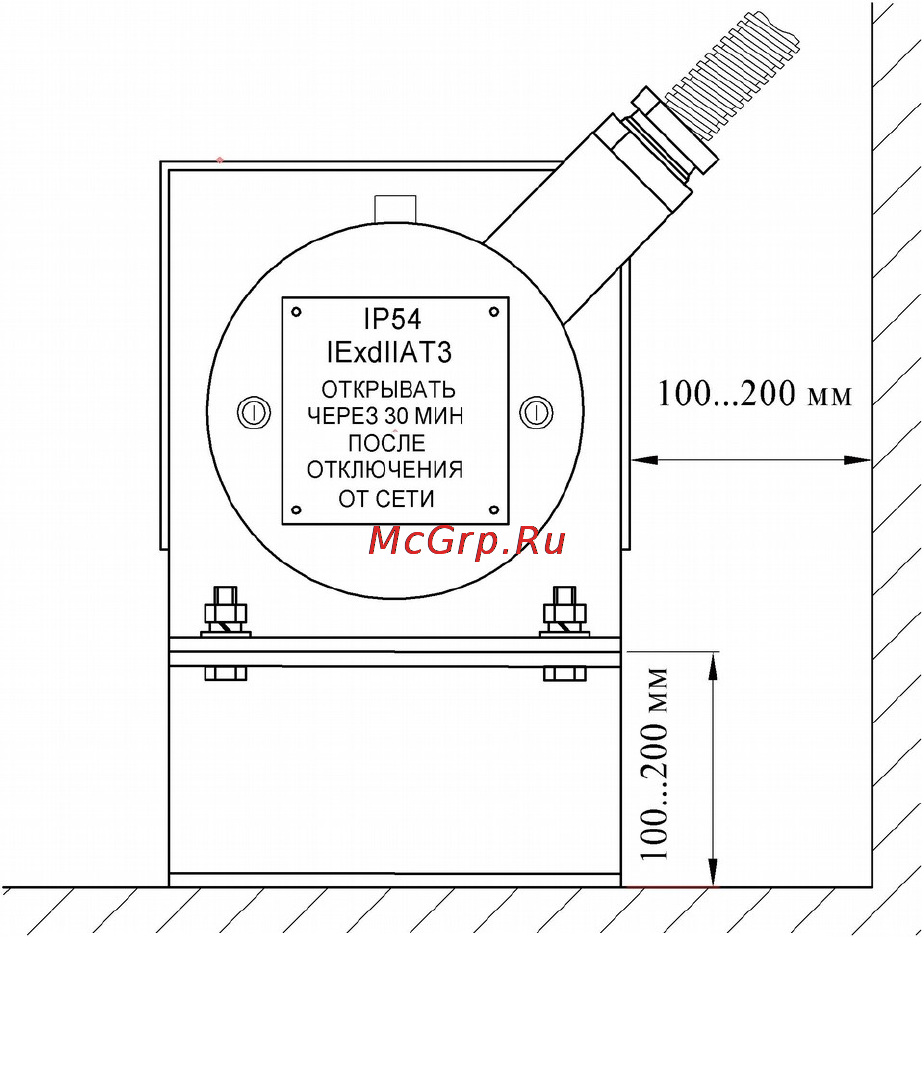

Рис.3 Пример установки обогревателя на
месте эксплуатации
