Делсот ЭКМ 1-3 со встроенным ПУ [4/6] Á 1 1

Делсот ЭКМ 1-3 со встроенным ПУ [4/6] Á 1 1
9
R 3
R 3
9
Á ( 1 : 1 )
3 7 0
5 8 0
4 8 8
2 8 1
N
À
2 4 0
2 3
4 5
6
7
8
3 3 8
â è ä À
Á
À
9
R 3
R 3
9
Á ( 1 : 1 )
3 7 0
5 8 0
4 8 8
2 8 1
N
À
2 4 0
2 3
4 5
6
7
8
3 3 8
â è ä À
Á
À
Рис.1 Электрокаменка ЭКМ-1-3. Устройство и габаритные размеры

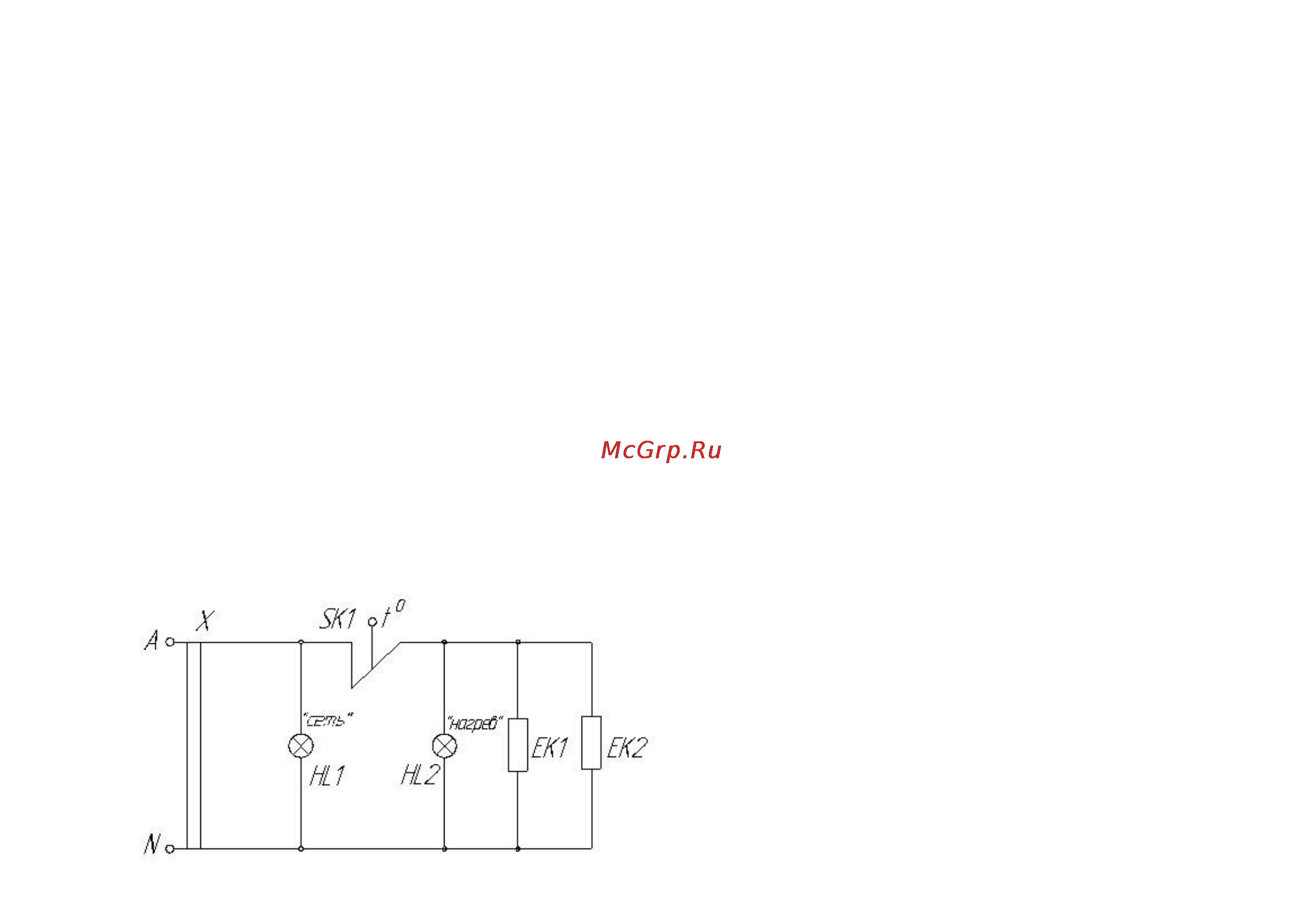

Рис.2 Схема электрическая принципиальная
6. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
6.1 При монтаже электрокаменки необходимо учитывать, что размеры парильни, а также расстояния
от каменки до стен, потолка, пола не должны быть менее указанных ниже:
- объем парильни куб. м., не менее 3,6
- высота парильни м., не менее 1,9
- расстояние между верхней частью каменки
и потолком парильни м., не менее 1,15
- расстояние между нижней частью каменки
и полом парильни м., не менее 0,13
- расстояние от корпуса каменки до
защитных решеток м, не менее 0,15
6.2 Стены и потолок бани должны быть хорошо теплоизолированны. Все поверхности, накапливающие
много тепла (кирпич, штукатурка и т. п.), должны быть утеплены алюминиевой фольгой и минватой.
Обшивка стен и потолка из дерева лиственных пород (липа, осина и др.) снижает расход электроэнергии на
нагрев помещения, 1 кв. м. отштукатуренной поверхности соответствует увеличению объема на 1,6 м
3
.
6.3 Температура вверху доходит до 120С постепенно снижаясь в нижней зоне до 45 С. В связи с этим
между верхним полком и потолком целесообразно оставить расстояние 110 - 120 см.
Вентиляция бани, осуществленная надлежащим образом, создает комфортные условия при приеме
процедур. Диаметры вентиляционных труб должны быть достаточны для обмена воздуха 3...5 раз в час и
составляют 12 - 20 см. В вентиляционных проемах предусматриваются регулируемые клапаны (шиберы).
Приточный канал вентиляции размещается в зоне установки каменки, не выше ее верхней части. Можно
выводить вытяжку под дверь моечного отделения.
6.4 Электрокаменка прикрепляется к стене винтами или устанавливается на теплостойкий фундамент
выше уровня пола на величину не менее выше указанной. Крепление к стене должно быть надежным.
Особенно при креплении к стене из кирпича следует быть аккуратным и не использовать пластмассовых
пробок (высохнут со временем в теплоте). Рекомендуется совместное крепление к стене и установка на
пол.
1 – корпус;
2 – основание;
3 - камера нагрева (емкость под камни);
4, 5 - направление нагретых воздушных потоков;
6 – клеммник;
7 – ручка терморегулятора;
8 – арматура светосигнальная.
Примечание: корпус датчика капиллярного
терморегулятора на время транспортировки
помещается внизу внутри каменки.
SK1 – капиллярный терморегулятор;
HL1…HL2 – лампы сигнализации;
Х – панель контактная;
ЕК1…ЕК2 – нагревательные элементы
