4. Устройство и порядок работы

4.1 Проектные рекомендации по выбору и установке завес.

Организация защиты шиберующего действия зависит от многих особенностей

помещения и проёма (объем и высота помещения, характеристика других проемов,

параметров приточно-вытяжной вентиляции и т.д.). Рекомендации по выбору завесы и

устройству защиты шиберующего действия должен давать проектант-специалист по

вентиляции и отоплению. Обычно угол выхода струи в случае организации защиты

шиберующего действия по отношению к плоскости проема, лежит в диапазоне 10-30

градусов в сторону улицы.

4.2 Завеса состоит из прочного корпуса, выполненного из оцинкованной или

нержавеющей стали. Корпус оборудован специальными осевыми вентиляторами,

обеспечивающими необходимый расход воздуха. Внутри корпуса расположены

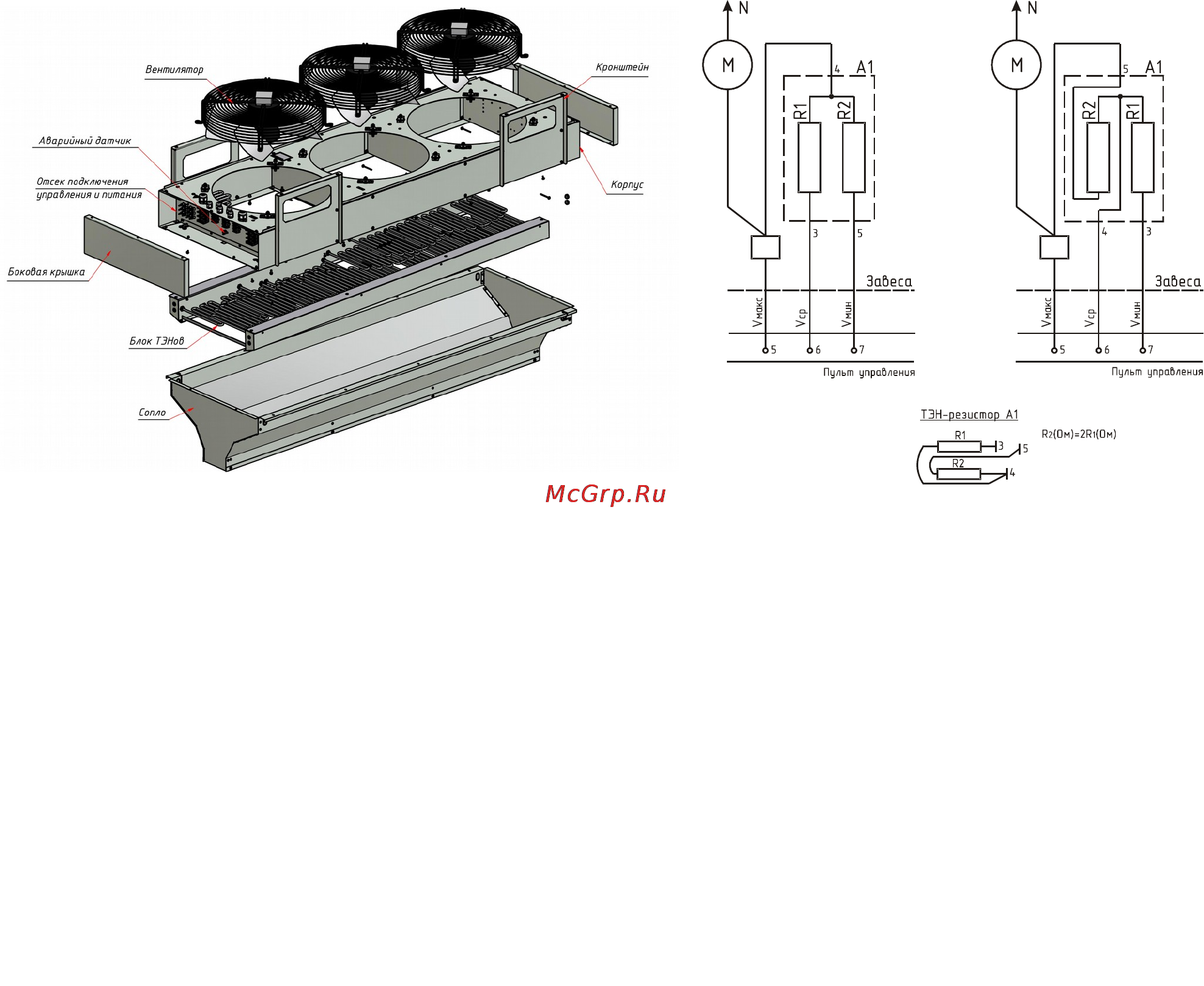

трубчатые электронагреватели (ТЭНы) (рис.1а).

Специальные осевые вентиляторы обеспечивают необходимый расход воздуха.

Воздух всасывается вентиляторами, расположенными в верхней (задней) стенке

корпуса, подогревается ТЭНами и выбрасывается в виде струи через сопло в нижней

(передней) стенке корпуса.

4.3 Электрические схемы завес приведены на рис. 3-5.

Подключение ТЭН-резистора, изменяющего скорость вращения двигателя при

включении малой и средней скорости вращения вентилятора, может осуществляться

как по схеме 1, так и по схеме 2 (Рис. 1), в зависимости от типа ТЭН-резистора.

Рис. 1а Рис. 1

4.4 Управление завесами.

4.4.1 Блок коммутации и управления (БКУ)

Подключение и управление изделиями в общем случае осуществлятся через блок

коммутации и управления БКУ-Е. Степень защиты оболочки БКУ – IP00. БКУ должен

быть установлен в помещении, в воздухе которого капельная влага отсутствует.

Электрическая схема подключения БКУ представлена на рис. 3, 4.

БКУ обеспечивает:

• Защиту устройства от сверхтоков и токов утечки, что актуально при эксплуатации

завес на автомойках в условиях повышенной влажности. Отключающий

дифференциальный ток составляет 30mА.

• Правильность первоначального подключения завесы к электрической сети.

• Отключение завесы на время пропадания или перекоса одной из фаз.

• Индикацию аварийного состояния красным светодиодом.

• 3 частоты вращения электродвигателя (три режима расхода воздуха).

• Установка требуемой температуры (вблизи проема).
