Тепломаш ГРД 8H [14/17] Рис грд 24 грд 32
![Тепломаш ГРД 8H [14/17] Рис грд 24 грд 32](/views2/1184224/page14/bge.png)
1 7 5 6
7
9
7
4 о т в . 1 6
-17-

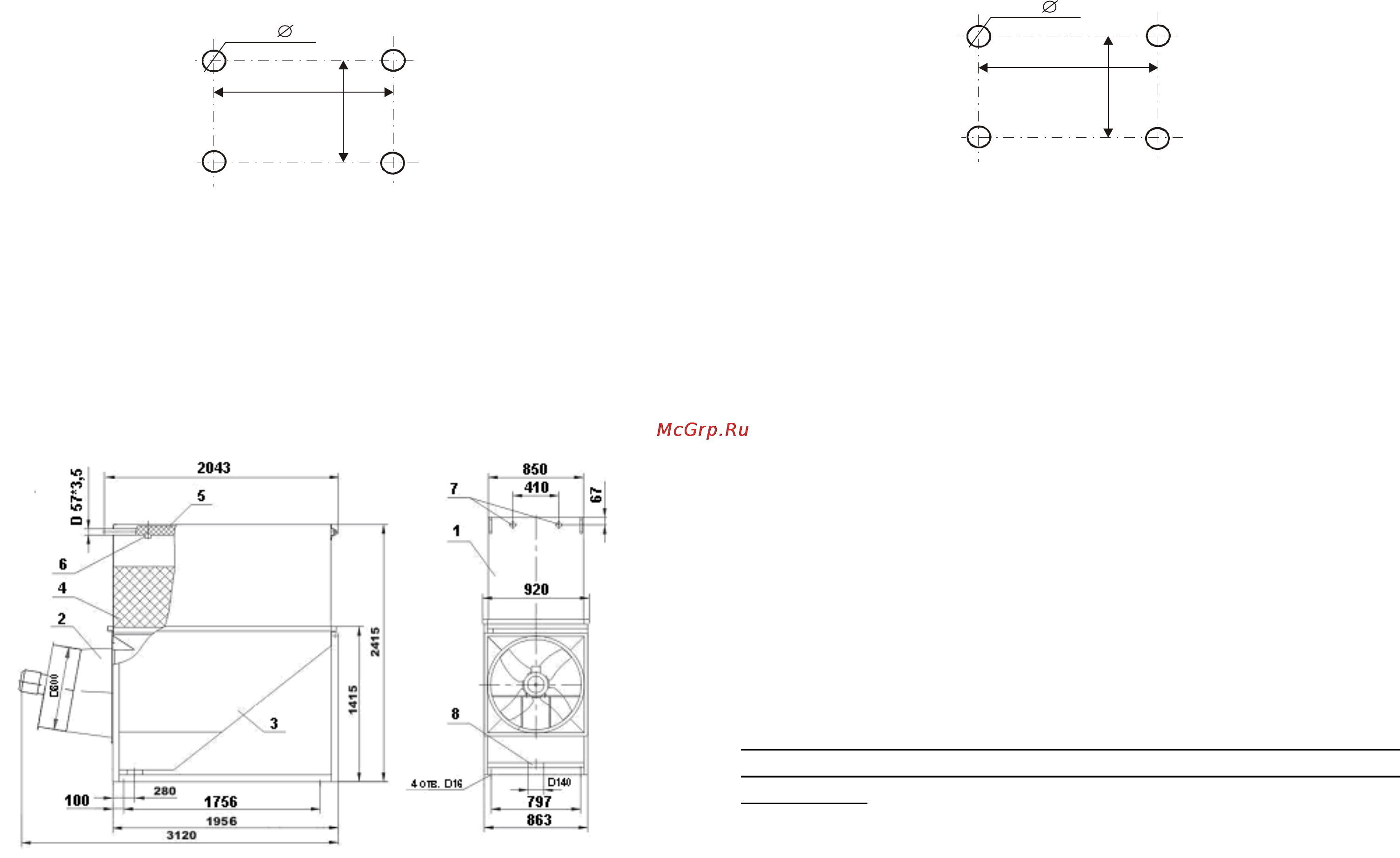

Рис.3. ГРД-24, ГРД-32
Схема расположения болтов для крепления бака к фундаменту
1 7 5 6
7
9
7
4 о т в . 1 6
-16-
дросселирующие устройства (диафрагмы, дисковые щиты и т.д.). При
наличии нескольких вентиляторов на одной градирне дросселирующие
устройства должны быть одинаковыми на всех вентиляторах. Того же
эффекта можно добиться, перекрывая равномерно сечение верхнего
среза градирни.
Величину перекрытия окон вентиляторов или верхнего среза градирни
можно определить по температуре воды на выходе.
10.4 Для водооборотных систем, использующих несколько градирен, в
зимнее время можно отключать часть из них, перебрасывая воду на
оставленные в работе. Это помогает уменьшить обледенение градирен.
Отключение должно быть полным и протекать в следующей
последовательности: отключается вода, после чего отключаются
вентиляторы. Коллектор с форсунками должны быть продуты сжатым
воздухом, вентиляторы с электродвигателями демонтированы, верхний
срез градирни закрыт щитами.
10.5 Нагнетательные вентиляторы подвержены обмерзанию. Это может
быть вызвано рециркуляцией уходящего из градирни воздуха, содержащего
мелкие капли воды (унос) и пар, который конденсируется при смешении с
холодным наружным воздухом.
В этом случае может быть применена смазка лопастей и обечаек составом,
снижающим адгезию наледи к поверхности окрашенного металла. Следует
