Тепломаш ГРД 16У [16/17] Рис 1 грд 4 грд 8
![Тепломаш ГРД 16У [16/17] Рис 1 грд 4 грд 8](/views2/1184225/page16/bg10.png)

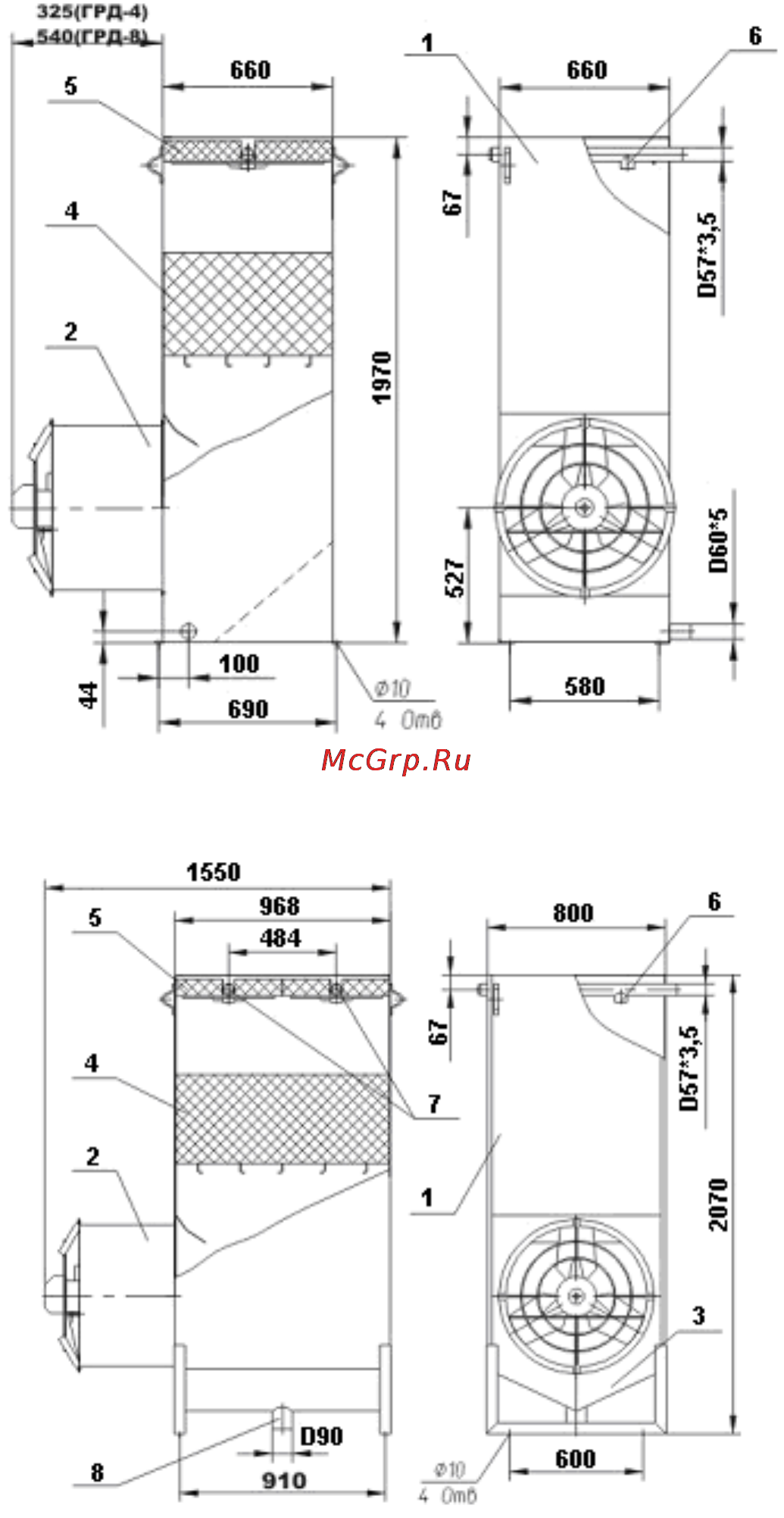

Рис. 1. ГРД-4, ГРД-8
Рис. 2. ГРД-12, ГРД-16
-15-
13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
13.1 Предприятие-изготовитель гарантирует надежную и бесперебойную
работу градирни при условии соблюдения правил транспортировки,
монтажа и эксплуатации.
13.2 Срок гарантии 12 месяцев со дня ввода градирни в эксплуатацию, но
не более 18 месяцев со дня отгрузки.
13.3 В случае выхода градирни из строя в период гарантийного срока
предприятие-изготовитель принимает претензии только при
получении от "Заказчика" технически обоснованного акта с указанием
характера неисправностей. В акте обязательна информация о датах
поставки, монтажа, пуска в эксплуатацию (см.п.15), условиях хранения
градирни до монтажа (на открытом воздухе, под навесом, на складе), о
температуре и качестве воды, поступающей на охлаждение, ссылка на
проект системы оборотного водоснабжения с указанием проектной
организации.
В случае выхода из строя в зимний период необходимо перечислить
мероприятия, которые были предприняты для предотвращения
обледенения градирни, расход и температуру воды на входе и выходе.
13.4 В соответствии с Постановлением Правительства РФ №1013 от
13.08.1997 «Об утверждении перечня товаров, подлежащих обязательной
сертификации, и перечня работ и услуг, подлежащих обязательной
сертификации», а также с изменениями №403 (24.05.2000), №3
(03.01.2002), №287 (29.04.2002), №72 от 10.02.2004 (ред. 28.12.2006) и
№775 от 17.12.2005 изделие «градирня» код ОКП 526591 не подлежит
обязательной сертификации. В связи с этим градирня типа ГРД
поставляется без сертификата соответствия.
