-19-

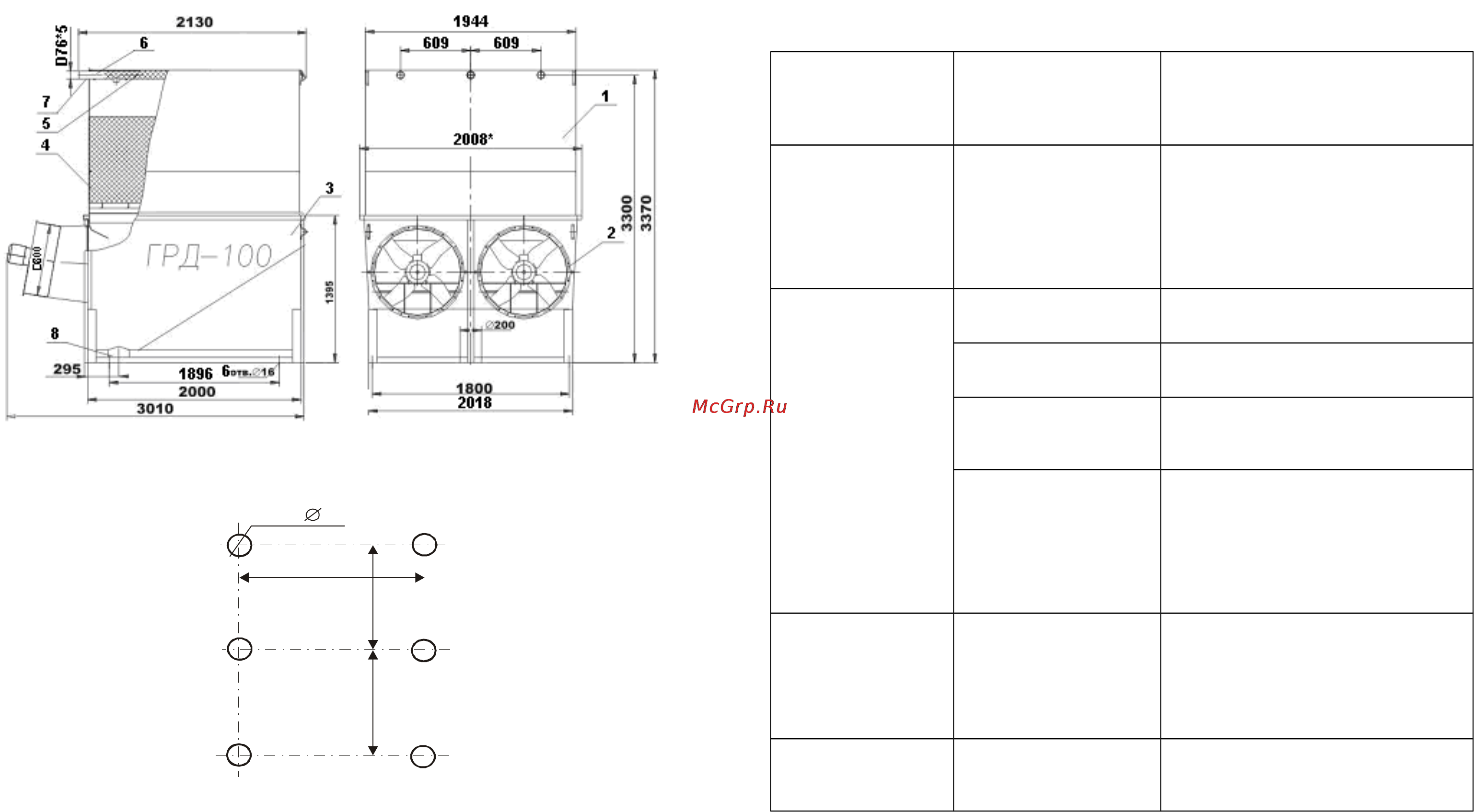

Рис. 5. ГРД-100
Схема расположения болтов для крепления бака к фундаменту
1 8 9 6
9
0
0
6 о т в . 1 6
9
0
0
-18-
9.3 Возможные отклонения от нормальной работы градирни и
неисправности приведены в табл.3.
Таблица 3
Наименование
неисправности,
внешнее проявление
и дополнительные
признаки
Вероятная причина Метод устранения
Разность температур
входа-выхода воды
менее 5
0
С.
Температура
охлажденной воды на
1-3
0
С выше
температуры мокрого
термометра.
Тепловой поток,
отводимый от
водоохлаждаемого
оборудования, меньше
номинального теплового
потока градирни, а расход
воды равен номинальному
Определить тепловой поток по
установленной мощности работающего
водоохлаждаемого оборудования. Если он
меньше номинального для градирни, то
градирня работает нормально.
Разность температур
входа-выхода воды
стала значительно
выше проектной.
Температура
охлажденной воды
также повысилась
против проектной.
Насосы не обеспечивают
проектный расход воды.
Проверить работу насосов, устранить
неисправности и вывести расход воды на
проектный.
Произошло засорение
оросителя.
Вынуть блоки каплеуловителя. Промыть
ороситель струей нагретой воды
(температура не выше 50
0
С)
Засорились форсунки,
распределение воды по
оросителю стало
неравномерным.
Вынуть блоки каплеуловителя,
демонтировать форсунки и прочистить
их.
Тепловой поток,
отводимый от
водоохлаждаемого
оборудования, превышает
величину номинального
теплового потока
градирни.
Определить тепловой поток по
установленной мощности
подсоединенного к водооборотному циклу
оборудования. Если он больше
номинального, а повышение температуры
воды недопустимо по техническим
требованиям, необходимо ставить
параллельно дополнительную градирню.
С верхнего среза
градирни летит
водяная пыль.
В пакете каплеуловителя
образовались щели,
вызванные смещением
блоков пластин или
неправильной их
установкой.
Вынуть блоки пластин каплеуловителя в
месте нарушения их плотного примыкания
друг к другу, к трубам коллектора и
стенкам корпуса. Установить блоки на
место без зазоров. Если остаются
небольшие неплотности, заткнуть их
любым водостойким материалом.
От вентиляторов идет
сильная вибрация,
неспецифические
звуки.
Нарушена балансировка
рабочего колеса.
Отсоединить вентилятор, демонтировать
рабочее колесо,проверить и восстановить
балансировку.
Содержание
- Градирня вентиляторная 1
- Грд 1
- Компактная 1
- П а с п о р т 1
- Ваши замечания и предложения присылайте по адресу 2
- Санкт петербург 2
- Ту5265 014 54365100 2002 2
- Убедительно просим вас перед вводом 2
- Уважаемый покупатель 2
- F подсоединить электродвигатель к клеммам motor преобразователя 4
- G соединить цепи заземления двигателя и клеммы защитного 4
- Для этого возможно использование 4
- Загрязнение охлаждаемой воды должно находиться в пределах обычных величин характерных для технической воды оборотных циклов показатель рн 6 8 предельная температура подаваемой на охлаждение воды непосредственно в градирню 5 4
- Заземления сети ре и или 4
- Клемм преобразователя обозначенных 4
- Модель градирни 4
- Общий вид градирен с габаритными и присоединительными размерами представлен на рис 7 3 основные параметры приведены в табл 3 расходная характеристика форсунки представлена на рис 3 диапазон регулирования расхода воды от 35 до 100 3 питание электродвигателей вентиляторов от трехфазной сети напряжением 380в и частотой 50гц электродвигатели имеют климатическое исполнение у2 и степень защиты ip54 по гост 14254 96 4
- Описание режима двигатель начинает разгоняться сразу после подачи питания изменение частоты вращения происходит от ручки на лицевой панели преобразователя в цепи между выходными силовыми клеммами преобразователя и электродвигателем не должно быть установлено коммутационных электроаппаратов контактов реле пускателей выключателей и пр разрывающих эту цепь при работе преобразователя 4
- По согласованию с заказчиком градирни могут быть укомплектованы преобразователями частотсы для регулирования скорости вращения вентиляторов градирен перечень преобразователей и их технические характеристики приведены в таблице 2 3 градирня является одним из элементов оборотной системы водоснабжения наряду с насосами баками фильтрами подпиткой водоподготовкой системой регулирования водопроводами продувкой и т д выбор градирни и других элементов системы должен быть увязан в проекте с объектом охлаждения в проекте также должны быть предусмотрены мероприятия по переводу системы на условия зимней эксплуатации если объект охлаждения высокой степени ответственности 4
- Последовательность настройки 4
- При температуре смоченного термометра 1 4
- Пуск подачей напряжения питающей силовой сети и регулировка скорости внешним потенциометром 4
- С для охлаждения воды с температурой выше 5 4
- С относительной влажности 60 и охлаждении воды на 4
- С пересчет на другие условия осуществляется специалистами тепломаш по данным опросного листа при условии подведения к воде указанного теплового потока и соответственно повышения температуры воды на объекте охлаждения на 4
- С следует использовать двухконтурные схемы см рис 10б и 10в примечание использование градирен для охлаждения сильно загрязненных в том числе маслами подкисленных и щелочных вод должно быть согласовано с предприятием изготовителем 4
- Таблица 1 4
- Технические характеристики 4
- Быстрый ввод в эксплуатацию преобразователя частоты типа innovert 5
- Последовательность настройки 5
- Пуск подачей напряжения питающей силовой сети 5
- Градирни имеют прямоугольную форму с нижним боковым расположением вентиляторов градирни с грд 4 по грд 16 см рис и 2 состоят из неразъемного корпуса 1 осевого вентилятора с электроприводом 2 бака для слива охлажденной воды 3 расположенного в нижней части корпуса 1 оросителя 4 каплеуловителя 5 водораспределительного коллектора с форсунками 6 входного 7 и выходного сливного 8 водяных патрубков градирни с грд 24 по грд 350 см рис 3 7 являются составными из блока 1 и бака 3 далее как у грд4 16 узел нагнетания воздуха градирни грд 350 имеет отличную от остальных градирен конструкцию и состоит из отдельно установленных вентиляторов соединенных с корпусом градирни брезентовыми вставками рукавами рис 7 это позволяет исключить влияние вибрации вентиляторов на конструкцию бака градирни особенно в зимнее время при несимметричном обмерзании лопастей вентиляторы монтируются на виброопорах корпус градирни выполнен либо из нержавеющей стали грд н либо из углеродистой стали с покраской грд у вентилято 6
- Или особых условий эксплуатации то в проекте должны быть предусмотрены резервные градирни и разработаны специальные мероприятия по поддержанию работоспособности системы для зимних режимов ответственность за выбор градирни и обеспечение ее работоспособности в зимних условиях несет проектант а в отсутствие проектанта заказчик 6
- Рекомендуемая схема подключения по п 1 приложения 1 и преобразователей 6
- Рис 12 рекомендуемые схемы подключения преобразователя частоты 6
- Типов р н3400рххххх и ivdxxxxxxx 6
- Устройство и принцип работы 6
- 1 1 2 или 7
- Градирня 4 кип 2 теплообменный аппарат 5 бак ресивер 3 циркуляционный насос 6 фильтр 7
- Рекомендуемая схема подключений по п 2 приложения 1 7
- Рис 0а одноконтурная схема подключения рис 0б двухконтурная схема подключения перекрестная рис 10в двухконтурная схема подключения параллельная 7
- Рис 10а рис 0б 7
- Рис 10в 7
- Рис 11 ориентация градирен при их групповом размещении 7
- Другое оборудование по согласованию с заказчиком 8
- Рис 7 грд 350 10
- Возможные отклонения от нормальной работы градирни и неисправности приведены в табл 12
- Рис 5 грд 100 12
- Схема расположения болтов для крепления бака к фундаменту 12
- Таблица 3 12
- Рис грд 24 грд 32 14
- Рис 1 грд 4 грд 8 16
