Инструкция для установщика

190

6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ

Следующая операция требует выполнения каменных и/или столярных

работ и поэтому должна осуществляться квалифицированным мастером.

Установка возможна на различные материалы, такие, как кирпичная

кладка, металл, крупноразмерный или ламинированный пластиком

деревянный массив, с условием их жаростойкости (90°С).

6.1 Крепление к опорной конструкции

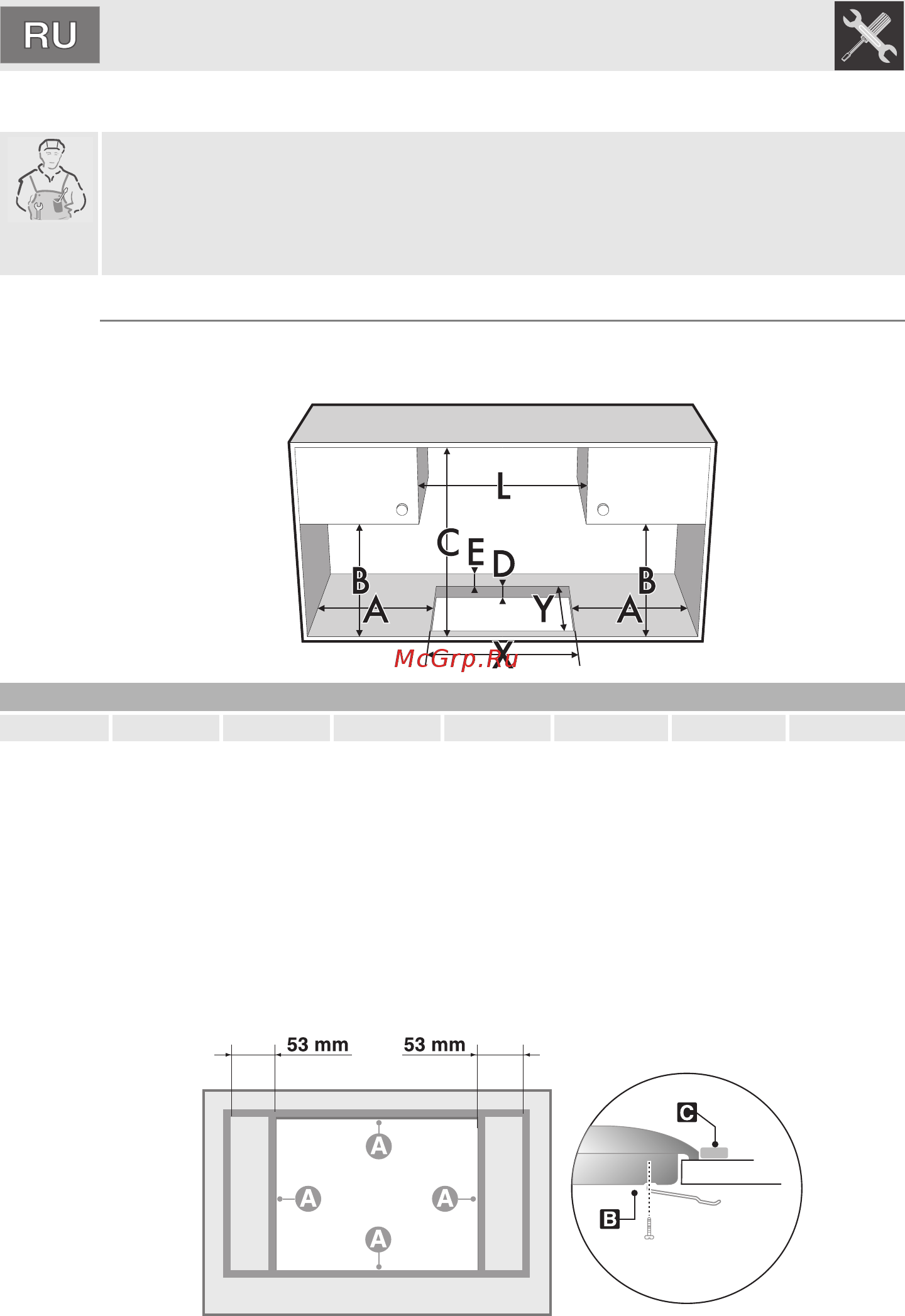

Вырежьте в поверхности рабочего стола (столешнице) проем с

указанными на рисунке размерами.

A (мм) B (мм) C (мм) D (мм) E (мм) L (мм) X (мм) Y (мм)

min 145 min 460 min 750 20÷40 min 50 690 555÷560 478÷482

Точно установите изолирующую прокладку из комплекта поставки по

внешнему периметру вырезанного проема в столешнице, как показано на

приведенном ниже рисунке, слегка обжав ее по всей поверхности рукой.

Ссылаться на размеры высот, указанные на рисунке, учитывая, что

стороны A должны касаться изделия. Прикрепите варочную панель к

шкафу посредством специальных скоб B в оснастке.

Аккуратно обрежьте лишнюю часть C прокладки по кромке. Показанные

на приведенном ниже рисунке размеры относятся к проему с внутренней

стороны прокладки.
