Подключение интерактивной доски к компьютеру 23
ПРИМЕЧАНИЕ. Если операционная система Windows не найдёт подходящий драйвер,
вставьте в дисковод компакт-диск с операционной системой Windows 98/2000/Me/XP и
установите USB HID-драйвер с этого диска. USB HID (Human Interface Device) – это
подкласс USB-устройств, драйверы устройств этого подкласса не всегда включаются в
состав установки по умолчанию. Если на компьютере не установлены эти драйверы,
USB-кабель
не будет распознаваться правильно.
3. После того как драйвер будет найден и установлен, нажмите кнопку Готово.
Индикатор готовности сначала начнёт светиться красным цветом, а затем будет мигать
зелёным – это означает, что контроллер получает электропитание по USB-кабелю и
работает в режиме мыши HID.
Как установить программное обеспечение SMART Board
1. Вставьте компакт-диск с программным обеспечением
SMART Board в дисковод и
следуйте инструкциям, которые будут появляться на экране.
ПРИМЕЧАНИЕ. Если на компьютере уже установлено программное обеспечение
SMART Board, воспользуйтесь этой возможностью. чтобы установить более новую
версию программного обеспечения и обеспечить совместимость.
Сразу после установки программного обеспечения SMART Board индикатор готовности
на лотке для перьев перестанет мигать зелёным цветом и начнёт светиться зелёным
постоянно. Это означает, что интерактивная доска SMART Board обменивается данными
с программным обеспечением SMART Board, поэтому можно пользоваться
инструментами из лотка для перьев.
2. Если панель инструментов SMART Board не открывается автоматически, нажмите
кнопку Пуск > Все программы > Программное обеспечение SMART Board >
Средства SMART Board, или дважды щёлкните ярлык Средства SMART Board на
рабочем столе.
В правой части панели задач появится значок SMART Board. Теперь
можно взять из
лотка перо и писать на проецируемом изображении, а также записывать заметки в
приложение, поддерживающее ввод рукописных данных. Такие приложения
перечислены в Руководстве пользователя программного обеспечения SMART Board.
USB-кабели удлинители и концентраторы
Прилагаемый к интерактивной доске USB-кабель длиной 5 метров соответствует
требованию стандарта USB 2.0 по максимальной длине кабеля. Если длины прилагаемого
USB-кабеля не хватает, можно использовать активные удлиняющие USB-кабели, USB-
удлинители или концентраторы.

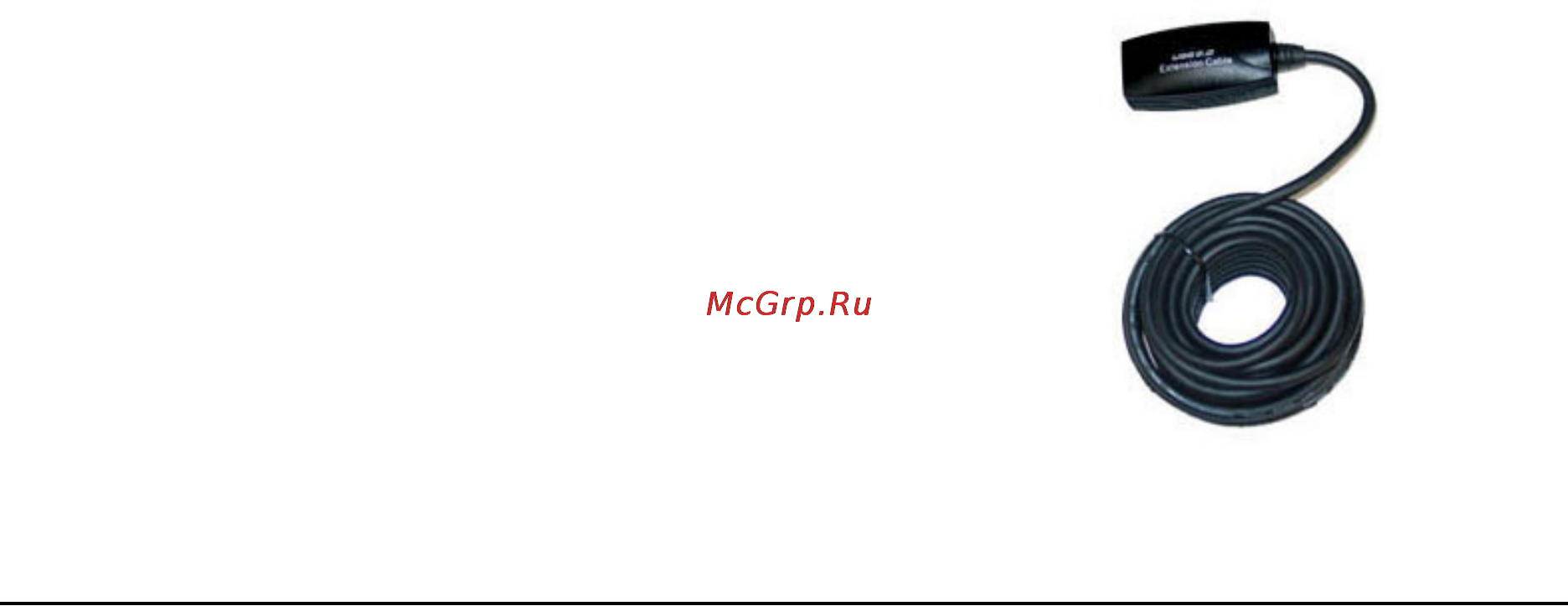

На рисунке показан активный удлиняющий USB-
кабель компании SMART (код USB-XT). Обычно
можно последовательно соединить до четырёх
кабелей, чтобы увеличить общую длину до 25
метров, что
является пределом по спецификации
USB. Пассивные удлиняющие USB-кабели не
поддерживаются.
ПРИМЕЧАНИЕ. Некоторые компьютеры содержат
внутренние активные концентраторы, которые
позволяют увеличить количество USB-гнёзд.
Операционная система компьютера может
воспринимать эти внутренние концентраторы как
внешние устройства, что ограничивает количество USB-удлинителей.
