Supra stm-75 [5/22] Порядок установки и извлечения проигрывателя
![Supra stm-75 [5/22] Порядок установки и извлечения проигрывателя](/views2/1187046/page5/bg5.png)

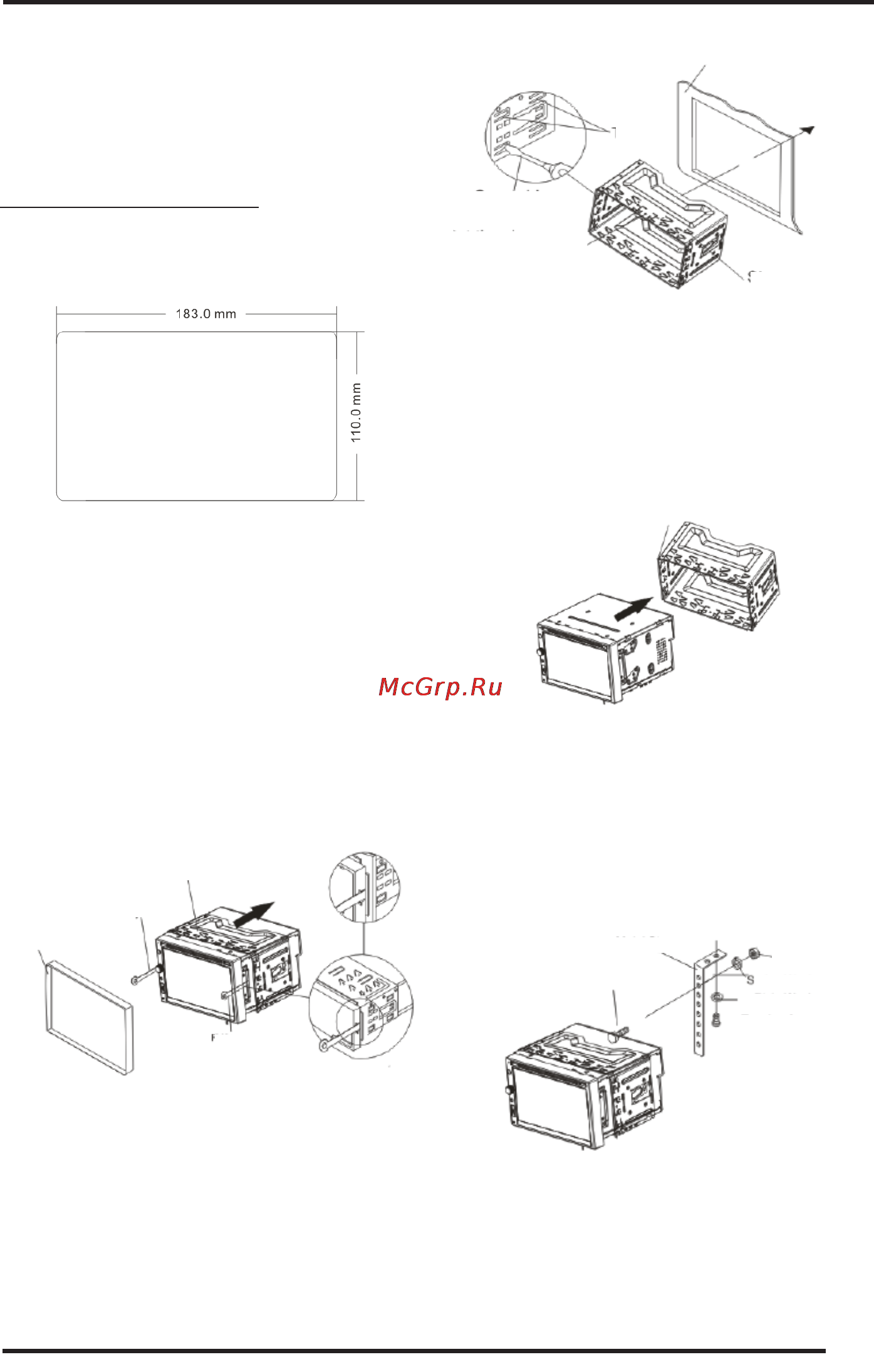

Порядок установки аппарата
Существует два метода установки: стандартный
монтаж на передней панели и установка с помо-
щью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.
Фронтальный монтаж (метод 1)
Для правильной установки устройства отсек при-
борной панели должен соответствовать следую-
щим размерам:
Перед началом установки устройства проверьте
правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоеди-
ните провод от «-» клеммы аккумулятора авто-
мобиля.
2. Отсоедините провода и антенну, если она ис-
пользовалась для пробного включения.
3. Снимите обрамление.
4. Вставьте до упора ключи, входящие в комплект
поставки ресивера, в пазы на боковых поверх-
ностях передней панели. Извлеките ресивер из
монтажной рамы.
Монтажная рама
Ключ
Ключ
Обрамление
5. Вставьте монтажную раму (без ресивера) в отсек
приборной панели и отогните «язычки» при по-
мощи отвертки. Не все «язычки» подходят под
размер приборной панели автомобиля, выбери-
те наиболее подходящие.
Монтажная рама
Приборная панель
Отвертка
Языки
6. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты.
7. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при этом
за положением подключенных проводов, чтобы
случайно не повредить их.
Приборная панель
8. Закрепите тыловую часть ресивера при помощи
монтажного болта, металлической скобы, гайки
и пружинной шайбы, другую часть монтажной
скобы закрепите с помощью самореза, как по-
казано на рисунке. При необходимости изогните
скобу. Обратите внимание, что короткий конец
крепежного болта должен быть направлен к ре-
сиверу, а длинный – к приборной панели.
Крепежный болт
Металлическая скоба
Гайка
Пружинная шайба
Шайба
Саморез
9. Подсоедините провод к «-» клемме автомо-
бильного аккумулятора. Установите обрамле-
ние.
5
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
