СВЕТОДИОДНЫЕ ИНДИКАТОРЫ / ПОДКЛЮЧЕНИЯ

СВЕТОДИОДНЫЕ ИНДИКАТОРЫ

Если горит светодиодный индикатор POWER, это зна-

чит, что усилитель включён и работает нормально.

Если горит светодиодный индикатор PROTECT, это

значит, что возникла неполадка или перегрев и сра-

ботала схема защиты. В таком случае необходимо

выключить систему и дождаться охлаждения ап-

парата или устранить неполадку перед повторным

включением.

ПОДКЛЮЧЕНИЯ

Усилитель работает от сети постоянного тока с напря-

жением 10-16 В. Перед установкой с помощью воль-

тметра убедитесь, что электрическая система Вашего

автомобиля соответствует данным характеристикам.

Сначала проверьте напряжение на клеммах акку-

мулятора при выключенном зажигании, вольтметр

должен показать не менее 12 В. Затем проверьте

напряжение на клеммах аккумулятора при включён-

ном двигателе с частотой вращения от 1500 до 2000,

вольтметр должен показать от 13,5 до 14,5 В. Если Вы

получили другие показатели, обратитесь в автомо-

бильный сервисный центр за помощью в установке.

Если полученные показатели удовлетворяют требо-

ваниям, Вы можете приступить к установке.

Клемма +12V

Это клемма предназначена для подачи (+) питания

на усилитель. Соедините с (+) клеммой аккумуля-

тора автомобиля при помощи кабеля сечением 4

GAUGE. Установите в эту цепь предохранитель вбли-

зи аккумулятора.

Примечание: Это соединение делается по-

следним при установке усилителя (для пре-

дотвращения повреждений).

Клемма GND

Клемма предназначена для подачи (-) питания на

усилитель. Соедините напрямую с кузовом авто-

мобиля при помощи кабеля сечением 4 GAUGE. С

помощью металлической щетки или наждачной

бумаги очистите краску, чтобы обеспечить лучший

контакт заземления. На конце провода установи-

те глухой полюсный наконечник и закрепите его к

очищенной металлической поверхности металли-

ческим винтом М8. Убедитесь, что подключение

выполнено прочно, по окончанию работы обрабо-

тайте винт и очищенный метал силиконом, чтобы

предотвратить появление ржавчины.

Примечание: Это соединение делается пер-

вым при установке усилителя.

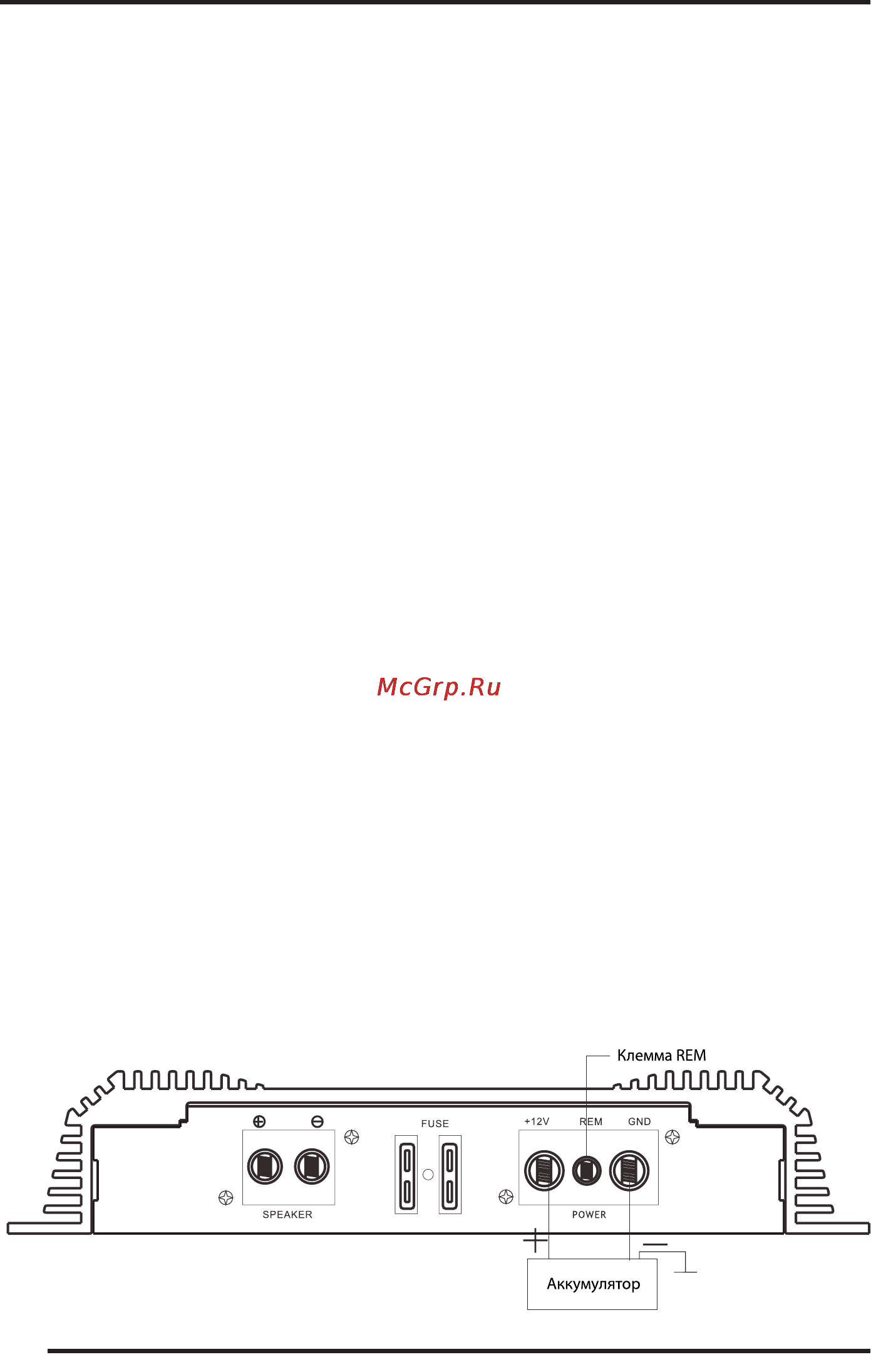

Клемма REM

Клемма предназначена для включения/выключе-

ния усилителя путём подачи на эту клемму +12В.

Обычно этот сигнал появляется на выходе включён-

ного головного устройства, предназначенного для

управления активной антенной или другим обо-

рудованием. При отсутствии такого сигнала под-

ключите эту клемму к цепи ACC замка зажигания

автомобиля.
