10
4 Монтаж
uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 15010
4.7.2 Присоединение устройства постоянной
индикации состояния анода к vrnetDIALOG

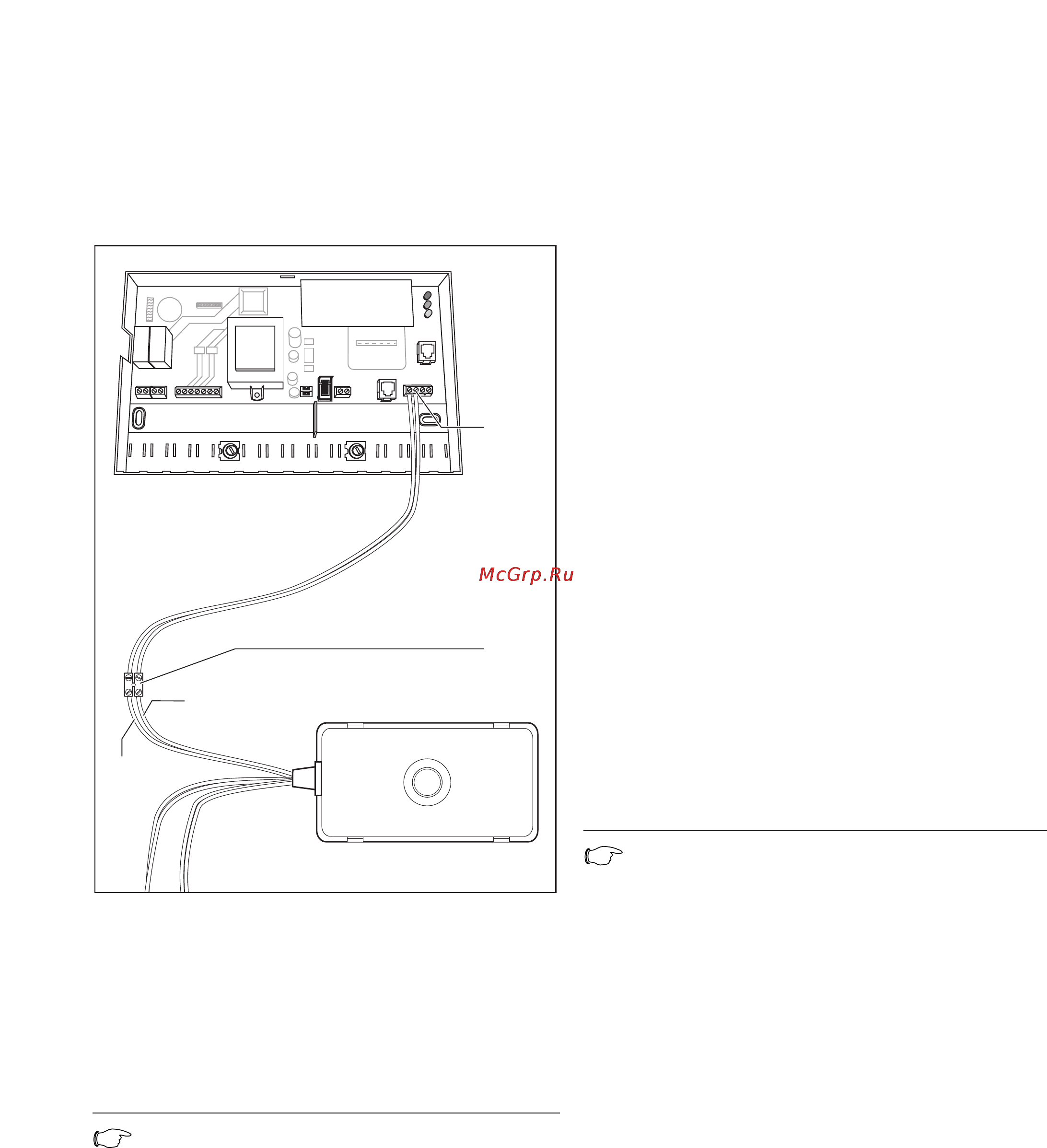

Рис. 4.7 Подключение постоянной индикации состояния
анода к сети
Подсоедините к зажиму (1) на устройстве
постоянной индикации состояния анода
двухжильный кабель (мин. 0,3 мм2).
Проложите кабель к устройству связи vrnetDIALOG.
Соедините жилы кабеля с одним из двух входов 24
В (2).
Указание!
Не прокладывайте кабель параллельно
сетевым проводам. Соблюдайте
полярность!
При длине кабеля более 20 м
воспользуйтесь экранированным кабелем.
1
blau (ground)
rot (+)
2
После монтажа проверьте следующее:
Наполнен ли аппарат VIH Q/CQ водой?
Правильно ли подсоединен зажим 8, 9 на
нагревательном приборе?
Включен ли нагревательный прибор?
Правильно ли выполнено соединение с анодом?
После подключения выполните с помощью
пробника замер напряжения между жилами (на
устройстве связи)
- горит зеленый светодиодный индикатор VIH: > 5
Вольт (обычно 8 В)
- горит красный светодиодный индикатор на VIH:
< 1 Вольт (обычно 0,2 В) (посредством
отсоединения штекера на диоде).
Если Вы в результате замера получили
вышеуказанные значения напряжения, значит,
устройство постоянной индикации состояния анода
подсоединено правильно.
Выполните настройку следующих параметров для
устройства связи:
- 24 В вход № 1 или 2 (как подсоединено)
- за пределами область
- факс, электронная почта, система передачи
коротких сообщений
- область
мин: 512
макс: 1020
Указание!
Выполните действия по настройке этих
параметров согласно инструкции по
монтажу устройства связи.
