Глава 4. Установка и подключение IP-камеры

Руководство по подключению IP-камеры B2720RVQ

4.4. Проводное подключение камеры к сети

Используя соединительный кабель с разъемом RJ-45, подключите IP-камеру к

локальной сети (к LAN-интерфейсу маршрутизатора).

В случае необходимости, соединительный кабель можно приобрести отдельно или,

при наличии необходимых материалов, инструментов и опыта, изготовить самостоятельно.

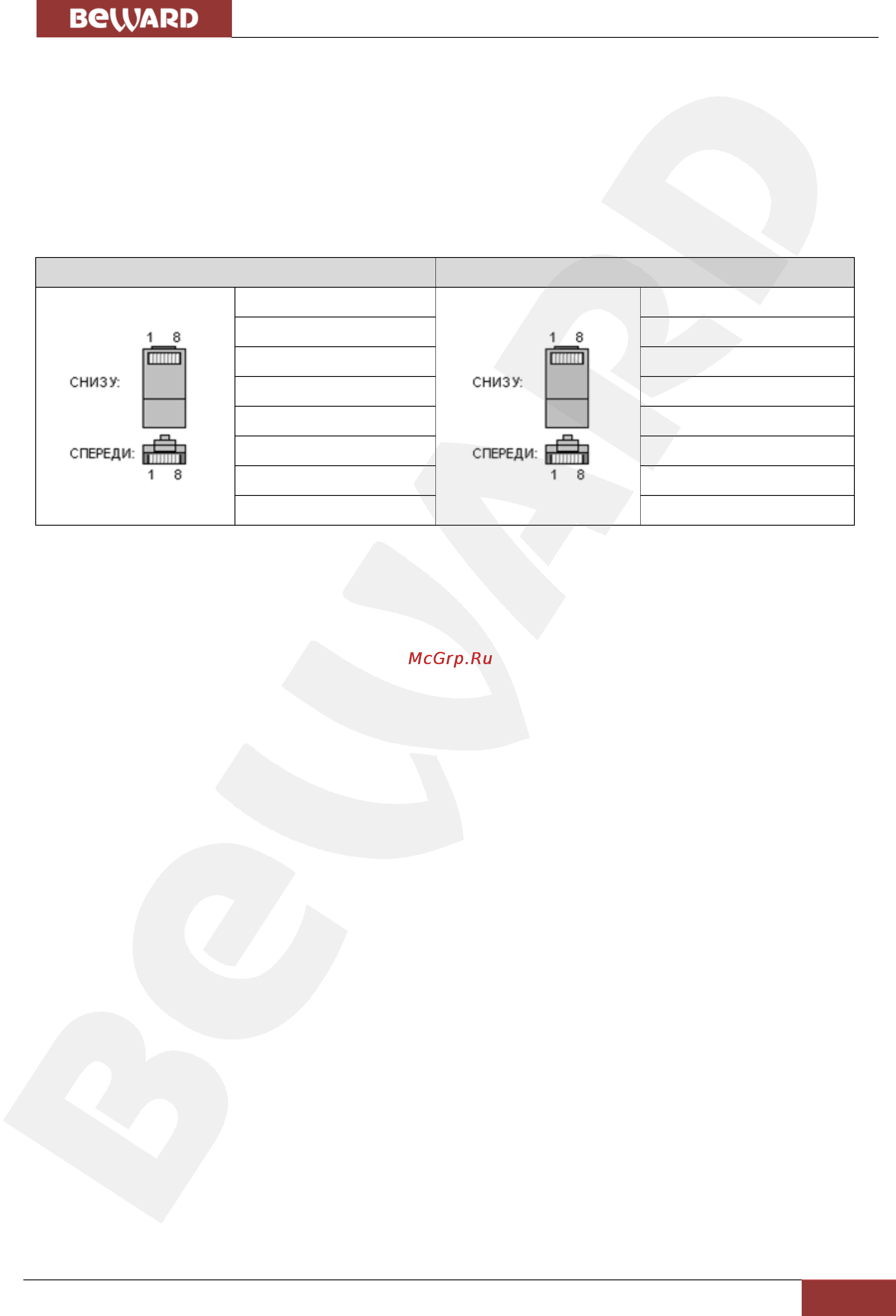

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45

С одной стороны

С другой стороны

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP (витая пара категории

5e или выше), два разъема RJ-45 и устройство для обжима разъемов (кримпер).

При таком порядке подключения пар (указанном в таблице) обеспечиваются

гарантированные производителем величина и распределение задержек распространения

сигнала, а следовательно, и заявленная скорость передачи данных 100 Мбит/с.
