Глава 4. Установка и подключение IP-камеры

Руководство по подключению IP-камеры B1710

Для упрощения процессов установки направления и угла обзора камеры, а также

фокусировки, Вы можете подключить портативный монитор (если таковой есть в наличии) к

разъему аналогового видеовыхода на задней панели камеры (см. Рис. 3.3).

4.5. Проводное подключение камеры к сети

Используя соединительный кабель с разъемом RJ-45, подключите IP-камеру к

локальной сети (к LAN-интерфейсу маршрутизатора).

В случае необходимости соединительный кабель можно приобрести отдельно или,

при наличии необходимых материалов, инструментов и опыта, изготовить самостоятельно.

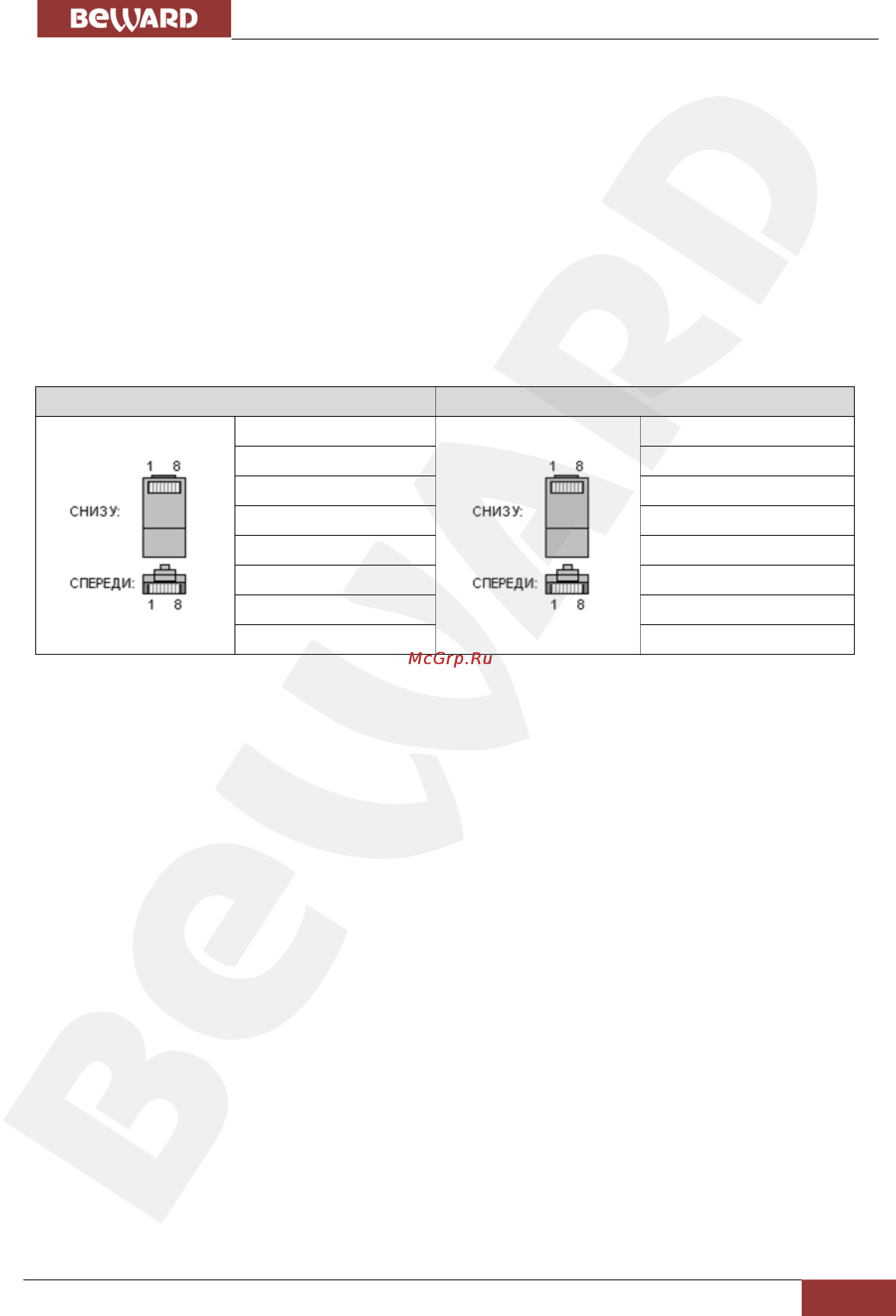

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45

С одного конца

С другого конца

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP (витая пара категории

5e или выше), два разъема RJ-45 и устройство для обжима разъемов (кримпер).

При таком порядке подключения пар (указанном в таблице) обеспечиваются

гарантированные производителем величина и распределение задержек распространения

сигнала, а следовательно, и заявленная скорость передачи данных 100 Мбит/с.

В случае использования оборудования с поддержкой технологии PoE достаточно

подключить камеру с помощью кабеля типа «витая пара». При этом использовать

дополнительный источник питания не нужно.

Если Вы не используете оборудования с поддержкой технологии PoE, подключите IP-

камеру к источнику питания 12 В, рекомендованному BEWARD.
