Глава 4. Установка и подключение IP-камеры

Руководство по подключению IP-камеры B1210DM

Разверните карту контактами к поверхности основания камеры и к слоту и вставьте в

слот до щелчка.

Для извлечения карты памяти нажмите на ее торец до щелчка, и пружинный

механизм вытолкнет карту из слота.

Соберите и подключите камеру, выполнив шаги 7-9 пункта 4.3.

4.5. Проводное подключение камеры к сети

Используя соединительный кабель с разъемом RJ-45, подключите IP-камеру к

локальной сети (к LAN-интерфейсу маршрутизатора).

ВНИМАНИЕ!

Прокладка кабеля типа «витая пара» в ПВХ изоляции при температуре ниже -10°С – недопустима!

В противном случае, целостность изоляции кабеля может быть нарушена.

В случае необходимости, соединительный кабель можно приобрести отдельно или,

при наличии необходимых материалов, инструментов и опыта, изготовить самостоятельно.

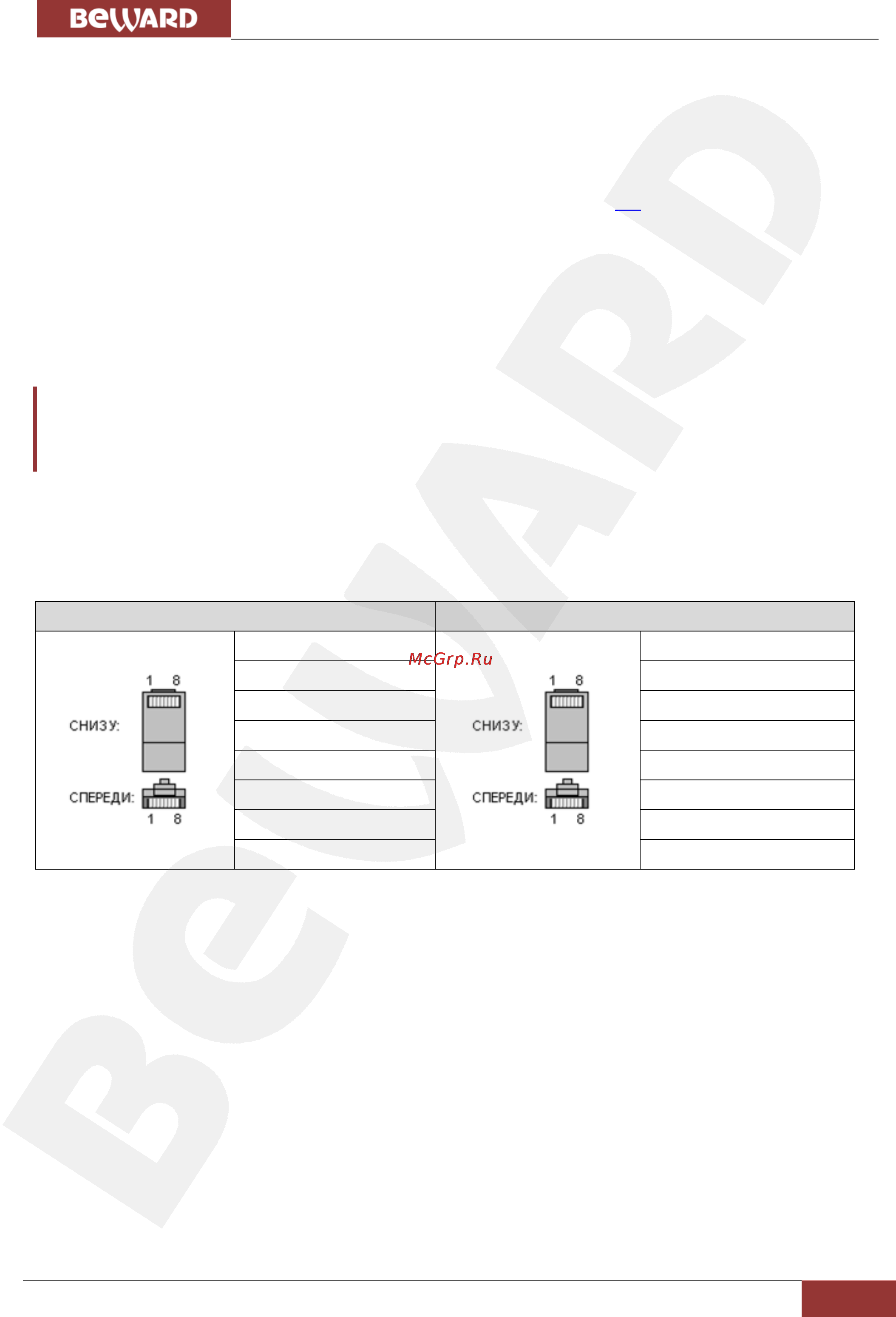

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45

С одного конца

С другого конца

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP (витая пара категории

5e или выше), два разъема RJ-45 и устройство для обжима разъемов (кримпер).

При таком порядке подключения пар (указанном в таблице) обеспечиваются

гарантированные производителем величина и распределение задержек распространения

сигнала, а следовательно, и заявленная скорость передачи данных 100 Мбит/с.

В случае использования оборудования с поддержкой технологии PoE достаточно

подключить камеру при помощи кабеля типа «витая пара». При этом использовать

дополнительный источник питания не нужно.

Если вы не имеете оборудования с поддержкой технологии PoE, дополнительно

подключите IP-камеру к источнику питания 12 В рекомендованному BEWARD.
