Глава 3. Размеры и основные элементы устройства
Руководство по подключению IP-камеры B2710DM
7
Глава 3. Размеры и основные элементы устройства

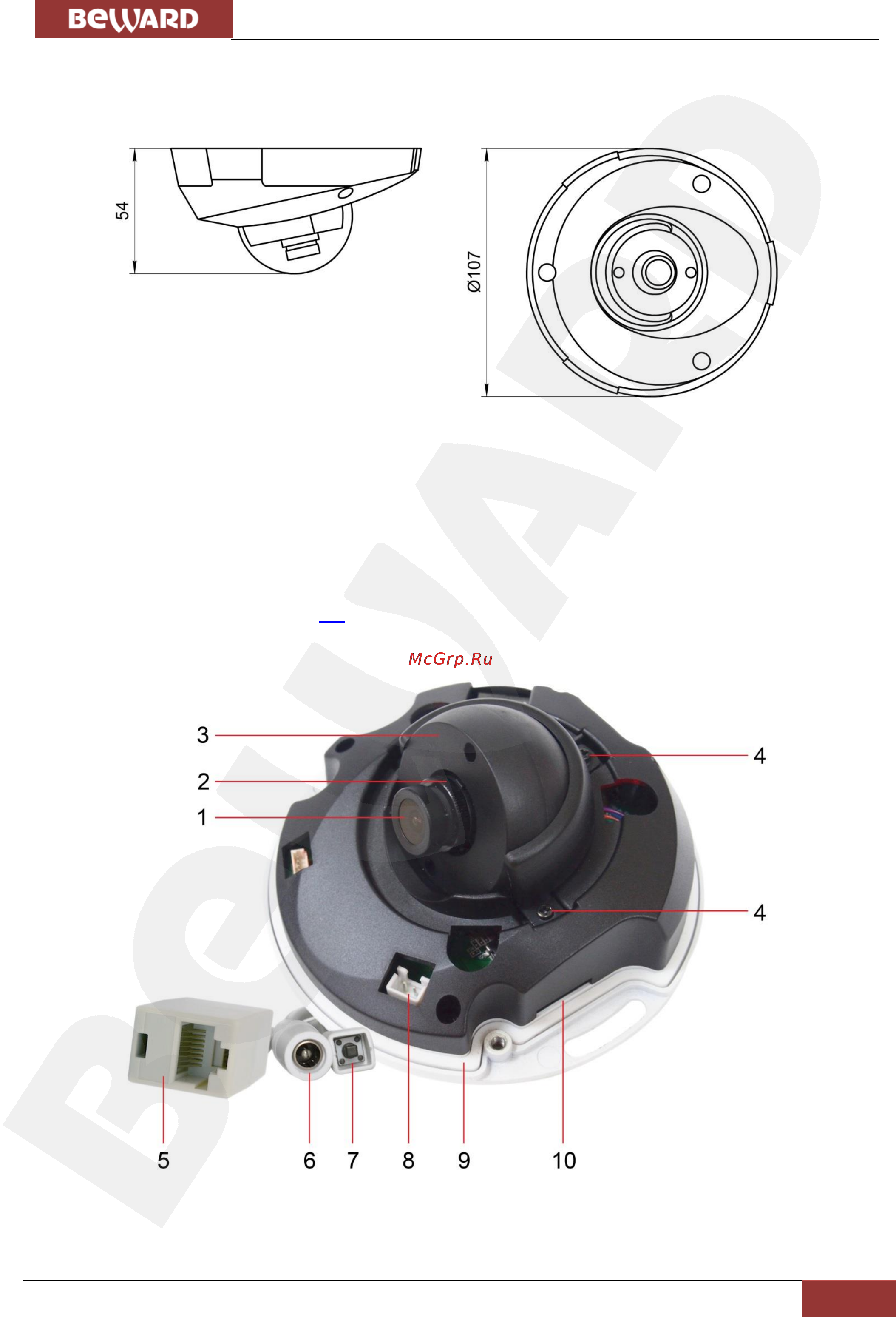

3.1. Размеры IP-камеры B2710DM
Рис. 3.1
Размеры указаны в миллиметрах.
3.2. Основные элементы
Для доступа к внутренним частям IP-камеры BEWARD B2710DM необходимо
открутить ключом из комплекта поставки три винта с антивандальным шлицом TORX и снять
металлический кожух (см. пункт 4.3).
Камерный модуль без крышки корпуса показан на рисунке ниже:
Рис. 3.2
