Глава 4. Установка и подключение IP-камеры
Руководство по подключению IP-камеры B2710DMR
17
4.4. Установка / извлечение карты памяти
Отключите питание. Снимите защитный кожух, выполнив «Шаг 2» пункта 4.3.

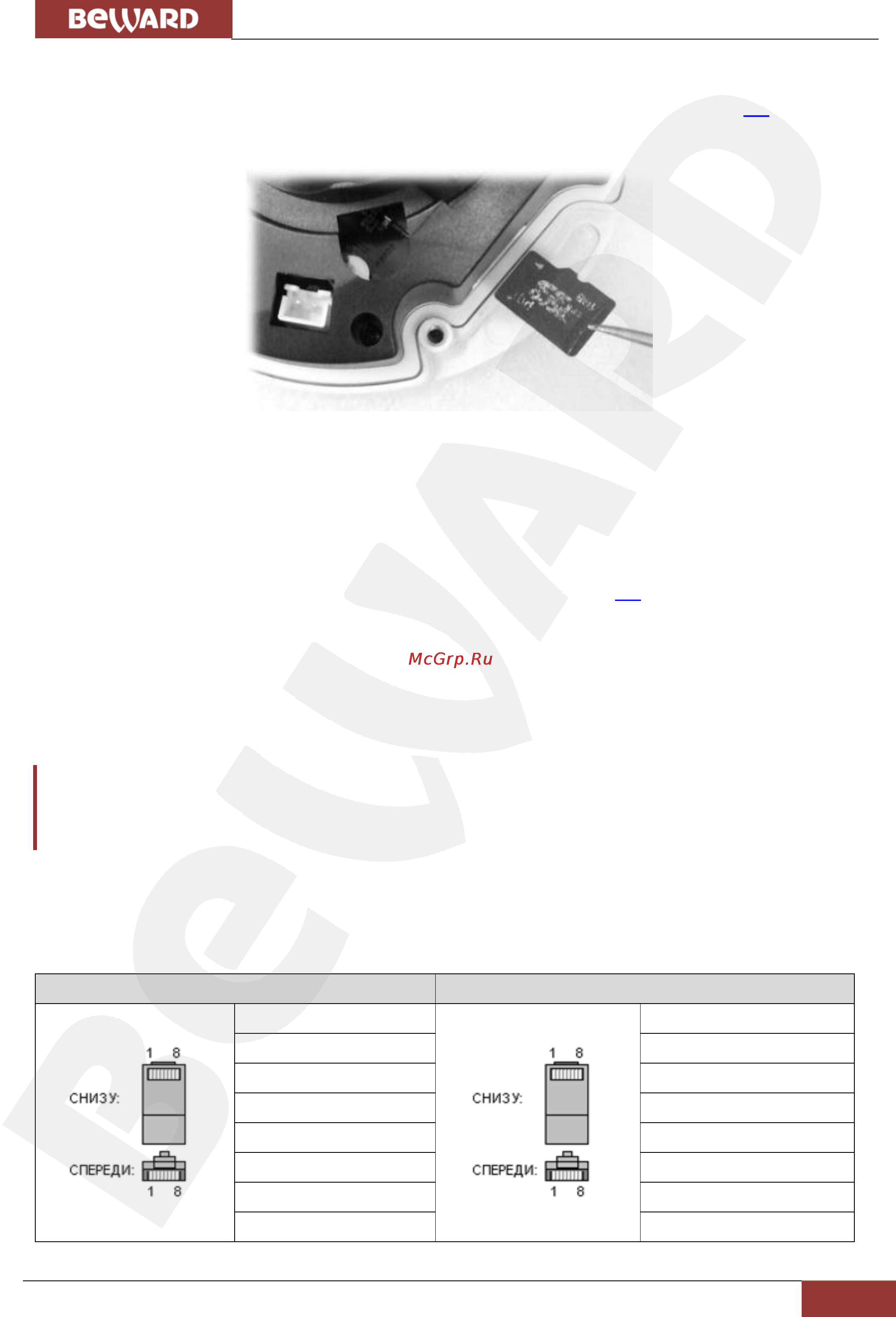

Установите карту памяти MicroSD/SDHC в слот, как показано на Рисунке 4.8.
Рис. 4.8
Разверните карту контактами к основанию камеры и к слоту и вставьте в слот до
щелчка.
Для извлечения карты памяти нажмите на ее торец до щелчка, и пружинный
механизм вытолкнет карту из слота.
Соберите и подключите камеру, выполнив шаги 7-9 пункта 4.3.
4.5. Проводное подключение камеры к сети
Используя соединительный кабель с разъемом RJ-45, подключите IP-камеру к
локальной сети (к LAN-интерфейсу маршрутизатора).
ВНИМАНИЕ!
Прокладка кабеля типа «витая пара» в ПВХ изоляции при температуре ниже -10°С – недопустима!
В противном случае, целостность изоляции кабеля может быть нарушена.
В случае необходимости соединительный кабель можно приобрести отдельно или,
при наличии необходимых материалов, инструментов и опыта, изготовить самостоятельно.
Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45
С одного конца
С другого конца
1: Бело-оранжевый
1: Бело-оранжевый
2: Оранжевый
2: Оранжевый
3: Бело-зелёный
3: Бело-зеленый
4: Синий
4: Синий
5: Бело-синий
5: Бело-синий
6: Зелёный
6: Зелёный
7: Бело-коричневый
7: Бело-коричневый
8: Коричневый
8: Коричневый
