Глава 4. Установка камеры и подключение кабеля

Руководство по подключению IP-камеры BD5260, BD3270, BD3170,

BD3270Z18, BD3730M

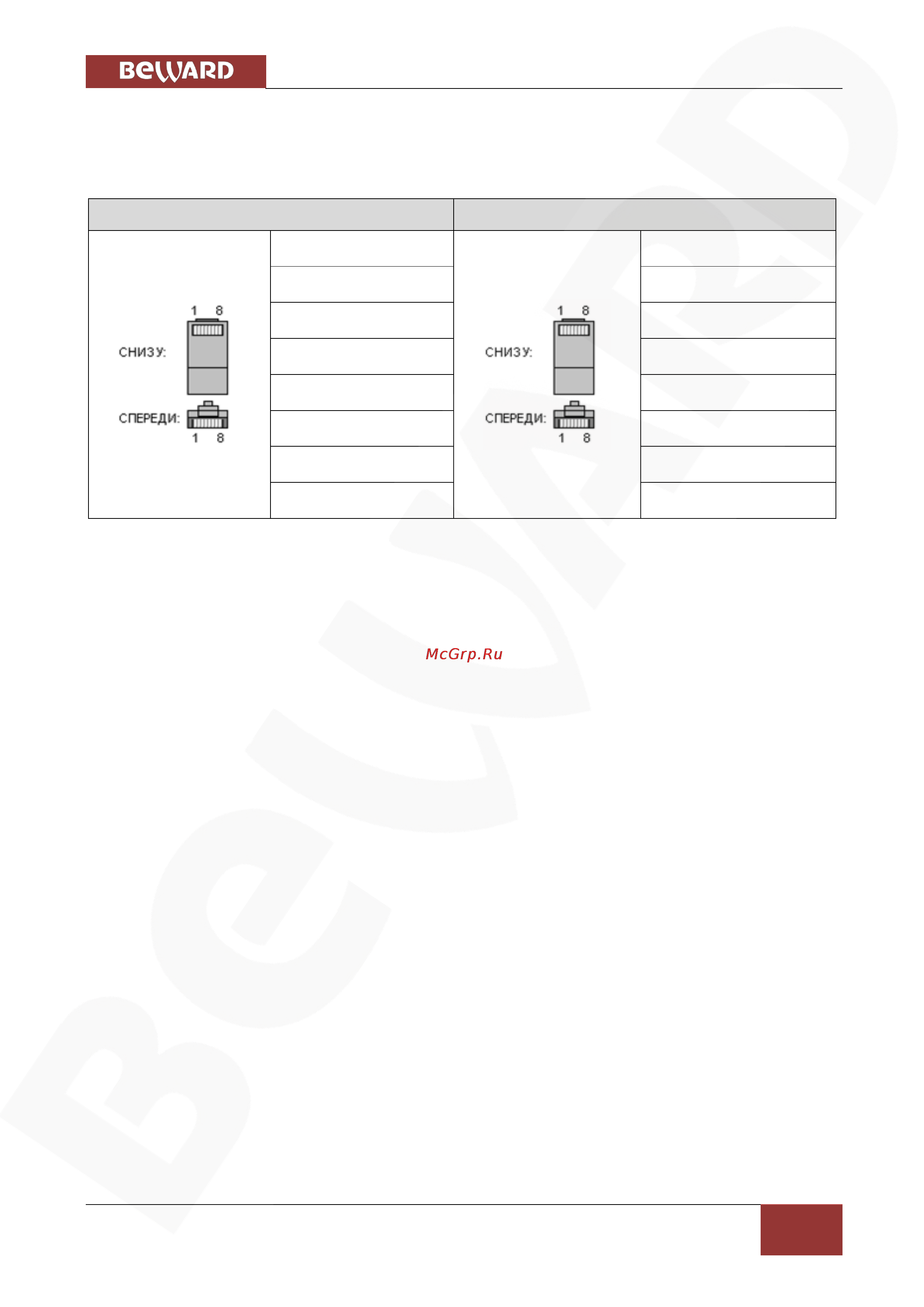

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45

Коммутационный шнур для соединения с ПК или сетевым коммутатором.

С одной стороны

С другой стороны

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP или FTP (категории 5e или

выше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).

При таком порядке подключения пар, указанном в таблице, обеспечивается максимально

возможная скорость передачи данных до 100 Мбит/сек.
