Глава 3. Внешний вид, монтаж, настройка
Руководство по подключению IP-камеры BEWARD BD4330DS, BD4330DM,
BD3570D, BD3570DM
10

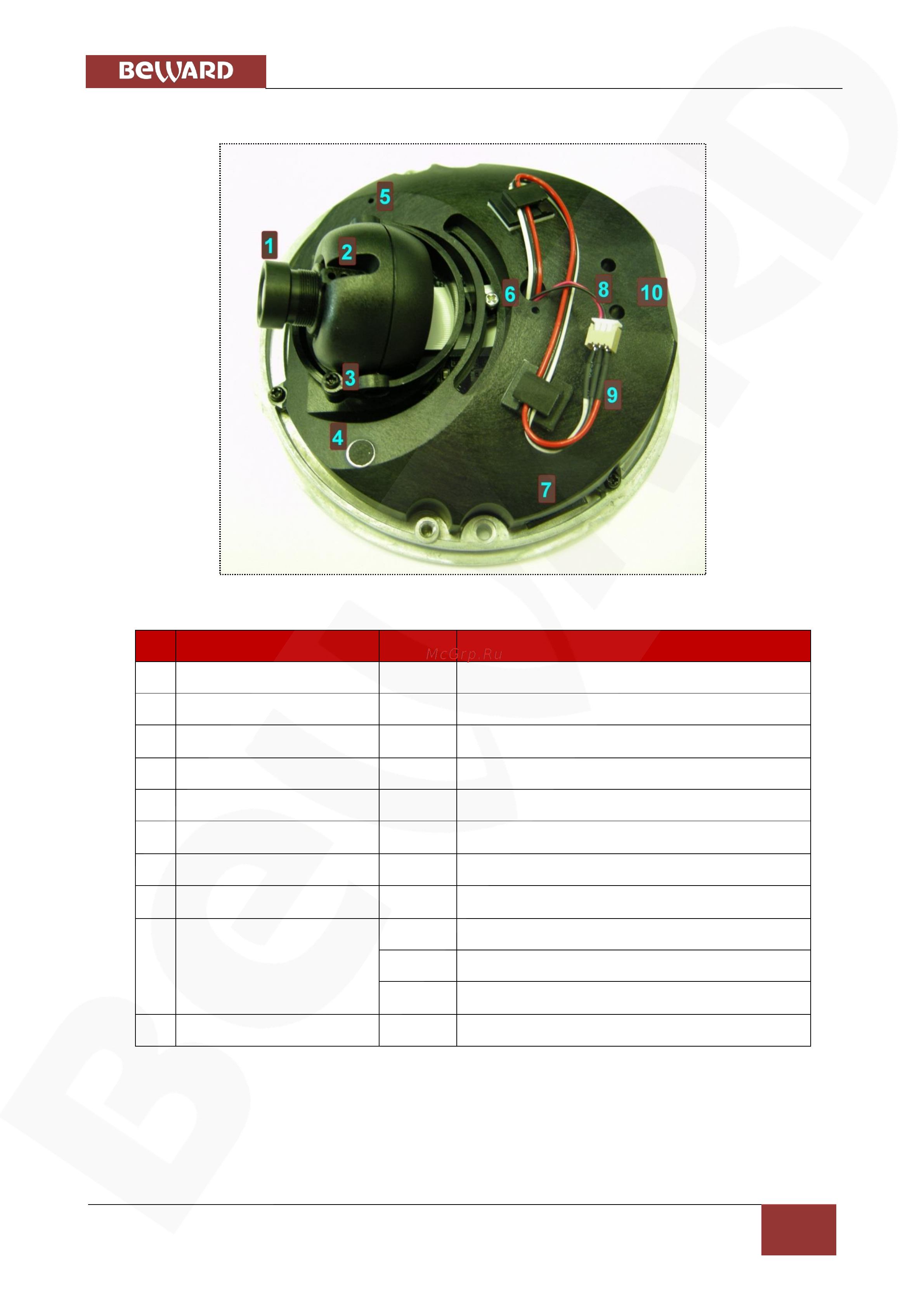

3.2. Основные элементы
№
Элемент
Контакт
Назначение
1
Сменный объектив
-
Крепление под объективы М12, настройка фокуса
2
Винт фиксации объектива
-
Фиксирует объектив
3
Винт фиксации поворотного
механизма
-
Фиксирует поворотный механизм
4
Встроенный микрофон
-
Встроенный микрофон
5
Сброс
-
Перезагрузка камеры/Сброс в заводские настройки
6
Винт фиксации поворотного
механизма
-
Фиксирует поворотный механизм
7
Слот для карты памяти
-
Поддержка карт памяти microSD/SDHC
8
Выход со встроенного
микрофона
-
Подключение встроенного микрофона
9
Вход для подключения
микрофона/Выход 12В (Для
BD4330DS, BD3570D)
Белый
Вход для подключения микрофона
Черный
Общий, земля
Красный
Выход +12В (для подключения питания внешнего
активного микрофона)
10
RJ-45 разъем с индикацией
-
Подключение кабеля Ethernet / PoE питание
