Глава 3. Установка камеры и подключение кабеля

Руководство по подключению IP-камер BEWARD BD4680DRZ, BD4680DRV, BD4680DV,

BD4680DVZ, BD4640DR

3.5 Проводное подключение камеры к сети

Шаг 1: подключите IP-камеру к источнику питания постоянного тока 12 В, или переменного

тока 24 В, или по технологии PoE. Максимальная потребляемая мощность камеры с

включенным обогревом и ИК-подсветкой до 17 Вт.

Шаг 2: используя сетевой кабель с разъемом RJ-45, подключите IP-камеру к сети (разъем

LAN-маршрутизатора) либо к коммутатору с технологией PoE.

ВНИМАНИЕ!

При одновременном подключении от источника питания 12 В (24 В) и по технологии

PoE питание будет производится от 12В (24В)!

В случае необходимости сетевой (коммутационный) кабель можно приобрести отдельно

или при наличии необходимых материалов и инструментов изготовить самостоятельно.

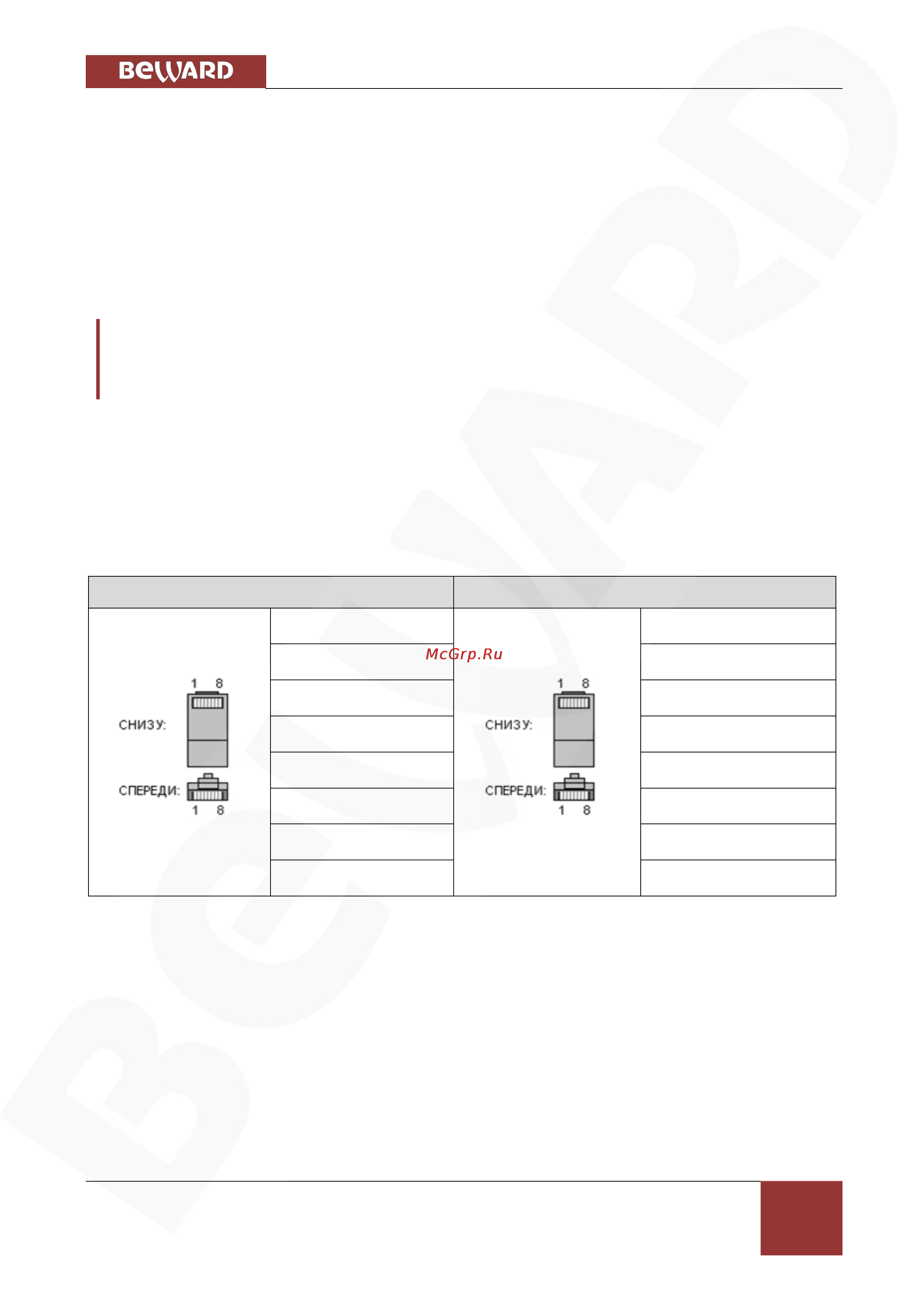

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45

Коммутационный шнур для соединения с ПК или сетевым коммутатором.

С одной стороны

С другой стороны

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP или FTP (категории 5e или

выше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).

При таком порядке подключения пар, указанном в таблице, обеспечивается максимально

возможная скорость передачи данных до 100 Мбит/сек.
