Глава 4. Установка камеры и подключение кабеля

Руководство по подключению IP-камеры BD3570RC(V), BD3570RCV2,

BD4630RC, BD4630RCV2

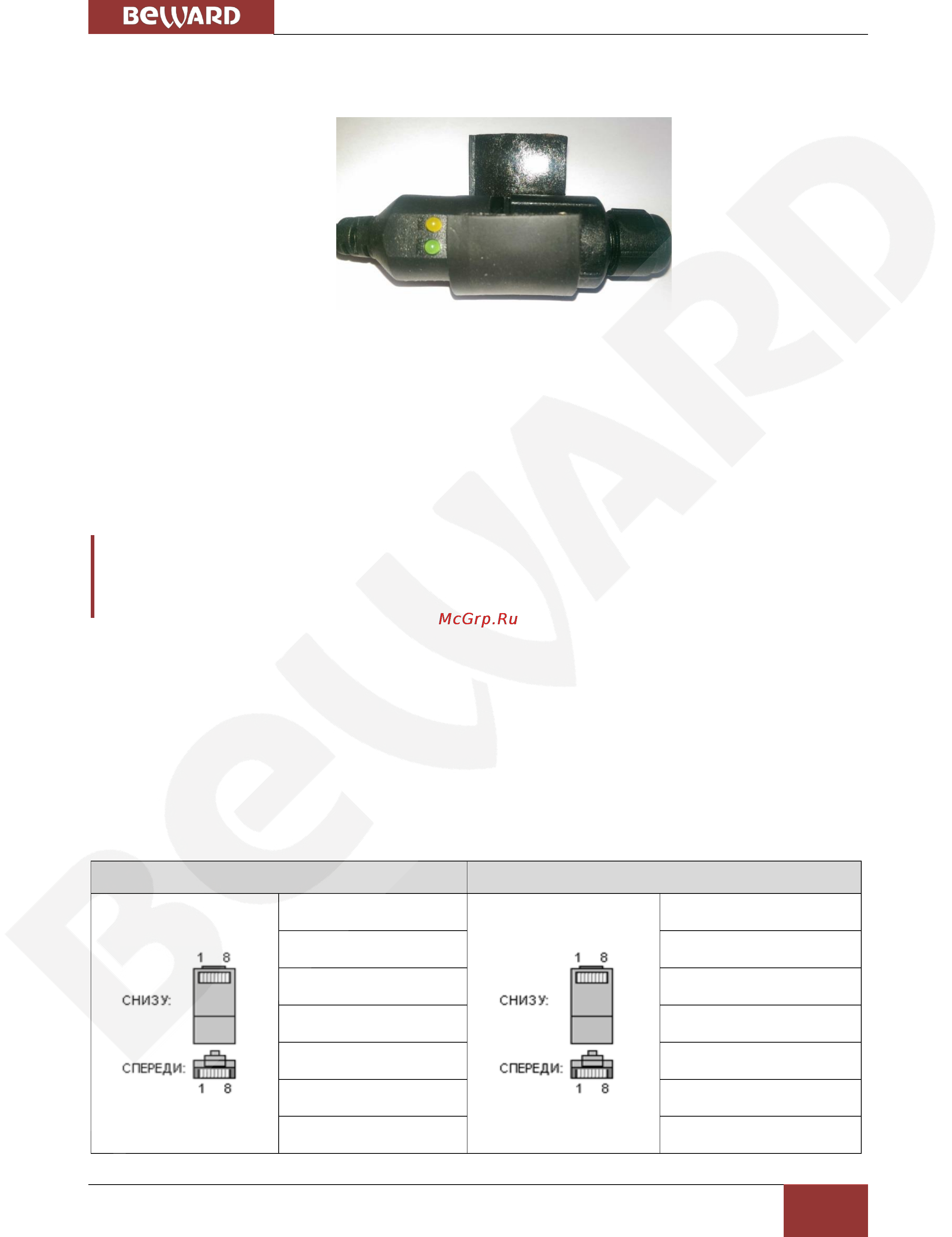

Шаг 4: После подсоединения кабеля и закручивания разъема необходимо

заизолировать резиновым скотчем, идущем в комплекте, место стыка.

4.4. Проводное подключение камеры к сети

Шаг 1: Используя сетевой кабель со штекером RJ-45, подключите IP-камеру к сети

(разъем LAN-маршрутизатора) либо к коммутатору с технологией PoE. Так же для камер

BD3570RCV2 и BD4630RCV2 в исполнении PDC питание камеры может осуществляться через

DC разъем 5,5*2,1 мм 12 В.

ВНИМАНИЕ!

При монтаже и подключении камеры кабель с разъемами необходимо поместить в распаячную

коробку IP66.

В случае необходимости сетевой (коммутационный) кабель можно приобрести

отдельно или при наличии необходимых материалов и инструментов изготовить

самостоятельно.

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45

Коммутационный шнур для соединения с ПК или сетевым коммутатором.

С одной стороны

С другой стороны

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый
