BEWARD N1250 [13/125] Проводное подключение камеры сети

Глава 4. Установка камеры и подключение кабеля

Руководство по подключению IP-камеры N1250

Шаг 3: закрепите камеру на кронштейне, настройте угол наклона камеры и

зафиксируйте её.

4.4. Проводное подключение камеры сети

Шаг 1: подключите IP-камеру к источнику питания 5 Вольт 1 Ампер из комплекта

поставки.

ВНИМАНИЕ!

Несмотря на наличие у IP-камеры BEWARD N1250 беспроводного Wi-Fi интерфейса,

первоначально необходимо подключить ее к локальной сети или ПК при помощи кабеля Ethernet,

произвести необходимые настройки, настроить подключение по Wi-Fi, и лишь после этого

возможно подключение камеры по беспроводному интерфейсу и отключение проводного Ethernet-

интерфейса.

Шаг 2: используя сетевой кабель с разъемом RJ-45 (входит в комплект поставки),

подключите IP-камеру к сети (разъем LAN-маршрутизатора).

В случае необходимости сетевой (коммутационный) кабель можно приобрести

отдельно или при наличии необходимых материалов, инструментов и опыта изготовить

самостоятельно.

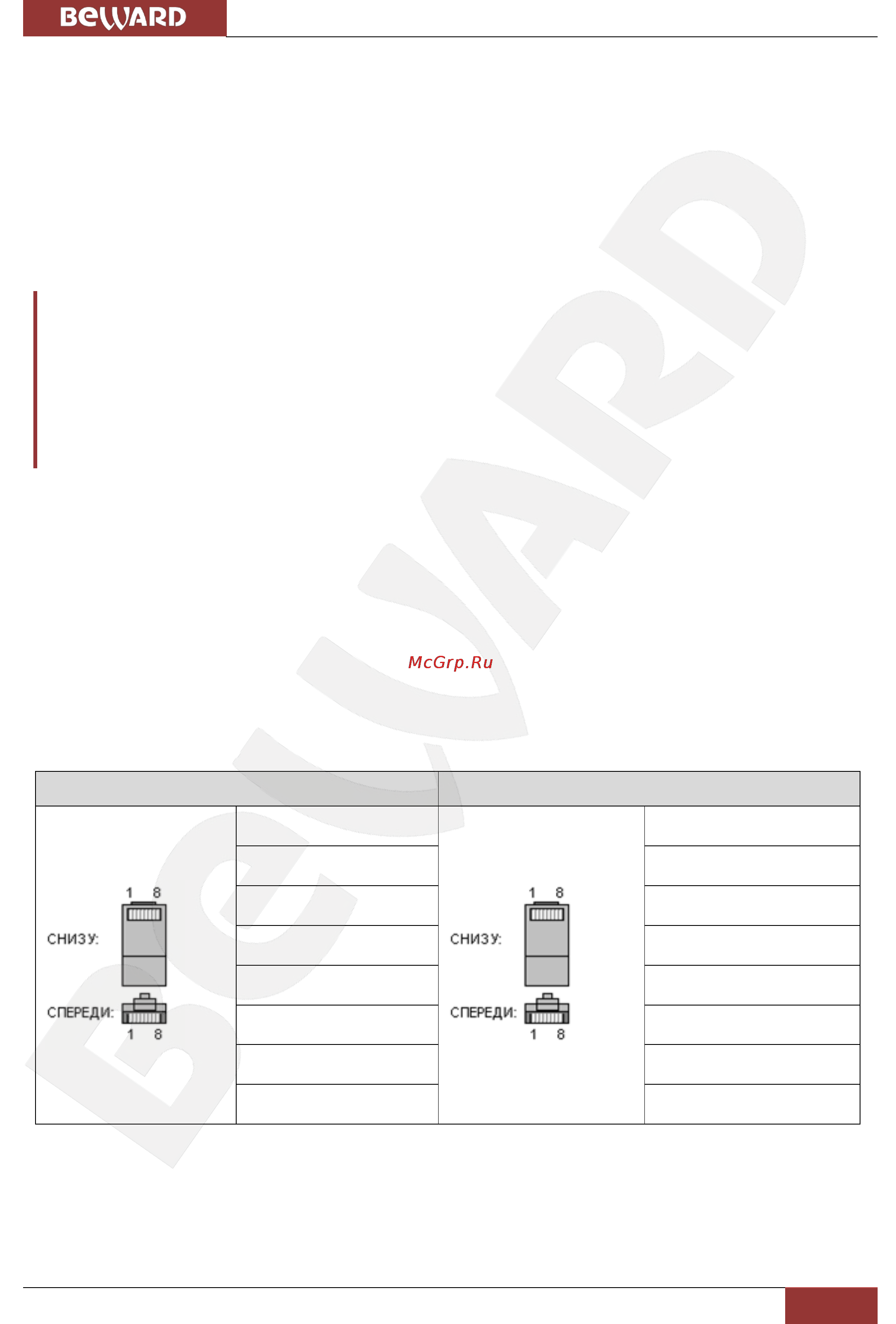

Вариант «прямого» кабеля (UTP категории 5е) разъемом RG-45

Коммутационный шнур для соединения с ПК или сетевыми коммутаторами.

С одной стороны

С другой стороны

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP (категории 5e или

лучше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).
