BEWARD N100 [12/84] Монтаж устройства

Глава 4.Установка и подключение IP- камеры

Руководство по подключению IP-камеры N100

 Неэкранированные витопарные кабели должны прокладываться на расстоянии не

менее 1.5 метров от источников сильных электромагнитных помех, образующих

напряженность электрического поля свыше 3 В/м.

 Распределительные устройства с заделанными неэкранированными витопарными

кабелями должны располагаться на расстоянии не менее 3-х метров от источников

сильных электромагнитных помех, образующих напряженность электрического

поля свыше 3 В/м.

 Прокладка витой пары между точками подключения должна производиться целыми

кусками, при этом направление трассы следует заранее продумать так, чтобы её

протяжённость была как можно меньше.

 Минимальный радиус изгиба для кабеля – четыре диаметра кабеля (или 1

дюйм=2,5 см), но существуют рекомендации размещать кабель таким образом,

чтобы обеспечивать изгиб радиусом 2 дюйма (5 сантиметров).

 Максимальная длина сегмента должна быть не более 100 метров.

4.3. Монтаж устройства

Шаг 1: прикрепите кронштейн к поверхности, используя отверстия в основании.

Шаг 2: ослабьте винтовое соединение фиксатора кронштейна, чтобы иметь

возможность поворачивать камеру для выбора необходимой зоны наблюдения.

Шаг 3: закрепите камеру на кронштейне, настройте угол наклона камеры и

зафиксируйте её (Рис. 4.2).

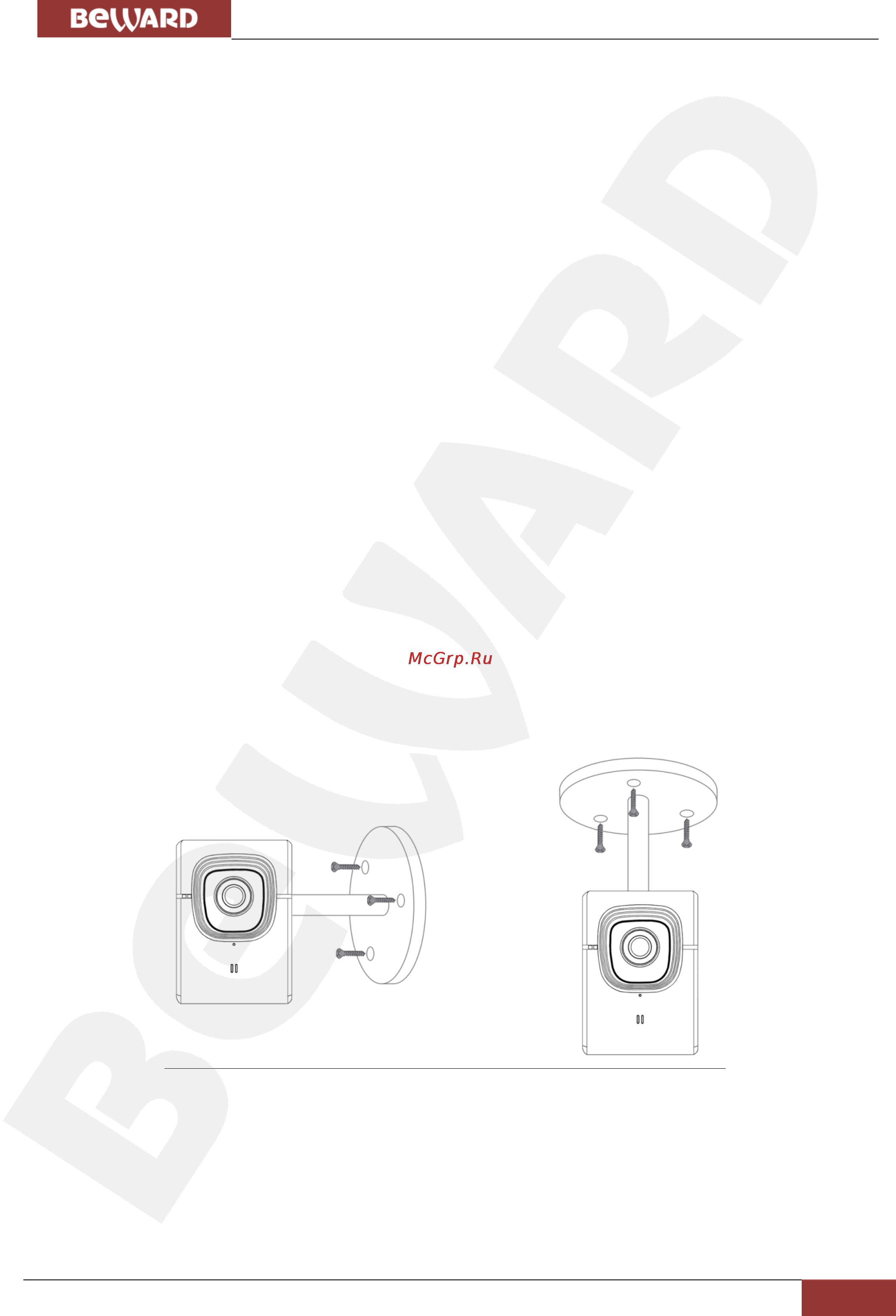

Рис. 4.2
