BEWARD N630 [14/86] Проводное подключение камеры к сети

Глава 4.Установка и подключение IP- камеры

Руководство по подключению IP-камеры N630

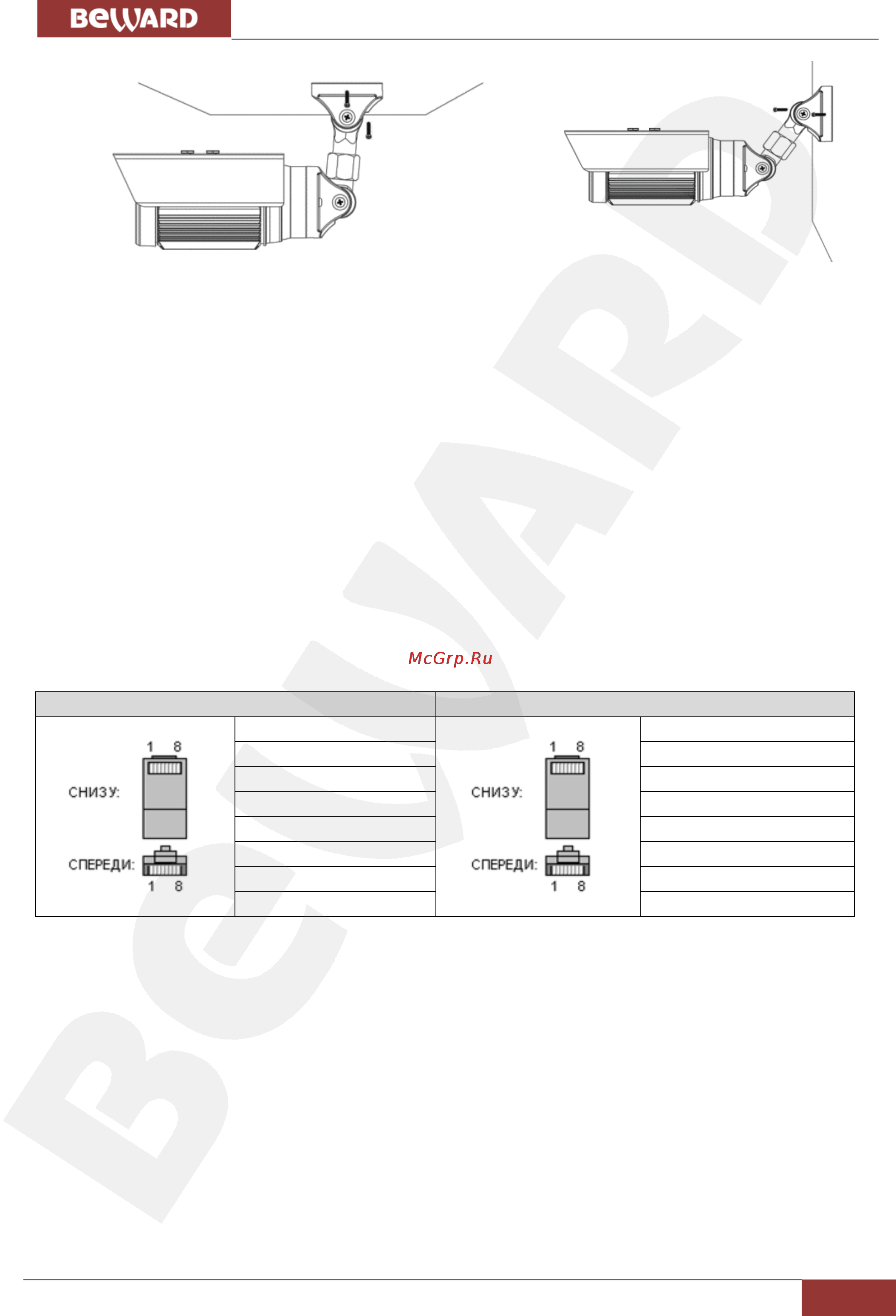

Рис. 4.2

После установки камеры на несущую поверхность, необходимо поместить

соединительные провода в недоступное для попадания влаги место или в монтажную

коробку со степенью влагозащиты не менее IP54. Например: ТУСО 67051, с размерами

120х80х50 мм.

4.4. Проводное подключение камеры к сети

Шаг 1: подключите IP-камеру к источнику питания 12В из комплекта поставки.

Шаг 2: используя соединительный кабель с разъемом RJ-45 (входит в комплект

поставки), подключите IP-камеру к локальной сети (разъем LAN-маршрутизатора).

В случае необходимости соединительный кабель можно приобрести отдельно или

при наличии необходимых материалов, инструментов и опыта изготовить самостоятельно.

С одной стороны

С другой стороны

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP (витая пара категории

5e или лучше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).

При порядке подключения пар указанном в таблице, обеспечиваются

гарантированные производителем величина и распределение задержек распространения

сигнала, а, соответственно, и заявленная скорость передачи данных 100 Мбит/сек.

IP-камера BEWARD N630 имеет возможность передачи питания по кабелю «витая

пара» одновременно с данными (поддержка технологии PoE).

Данная технология предназначается для IP-телефонии, точек доступа беспроводных

сетей, IP-камер, сетевых концентраторов и других устройств, к которым нежелательно или

невозможно проводить отдельный электрический кабель.
