Глава 1. Внешний вид
Руководство по подключению IP-камер BEWARD BD133(P), BD135(P), BD75-
5P, BD134P, BD136P, BD137P
11

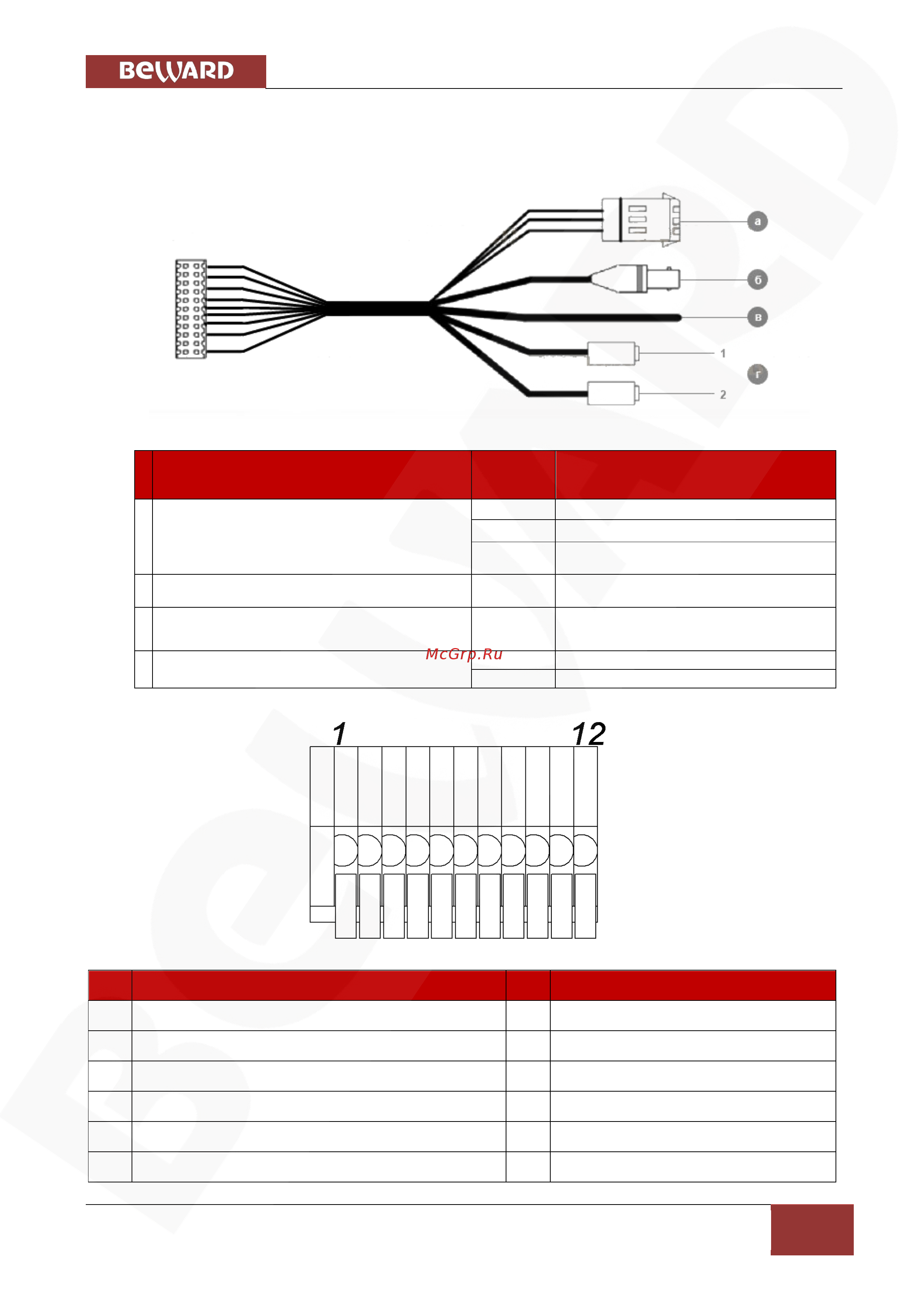

1.2 Назначение разъемов
Рис. 1.3
№
Разъем
Контакт
Назначение
а
Питание
(3-контактный терминальный разъем)
1
AC 24B - 1
2
GND
3
AC 24B - 2
б
BNC-разъем
-
Аналоговый выход
в
Тревожный разъем
8 шт
Тревожные контакты (Входы, Выходы)
г
Аудио разъем
1 (Розовый)
Линейный/Микрофонный вход
2 (Зеленый)
Линейный выход
Рис. 1.4
Pin
Назначение
Pin
Назначение
1
Тревожный выход 1 – нормально открытый
7
Тревожный выход 2 – общий
2
Тревожный выход 1 – нормально замкнутый
8
GND
3
Тревожный выход 1 – общий
9
Тревожный вход 4
4
GND
10
Тревожный вход 3
5
Тревожный выход 2 – нормально открытый
11
Тревожный вход 2
6
Тревожный выход 2 – нормально замкнутый
12
Тревожный вход 1
