Supra sfd-95u [5/15] Порядок установки подсоединение

ПОРЯДОК УСТАНОВКИ / ПОДСОЕДИНЕНИЕ

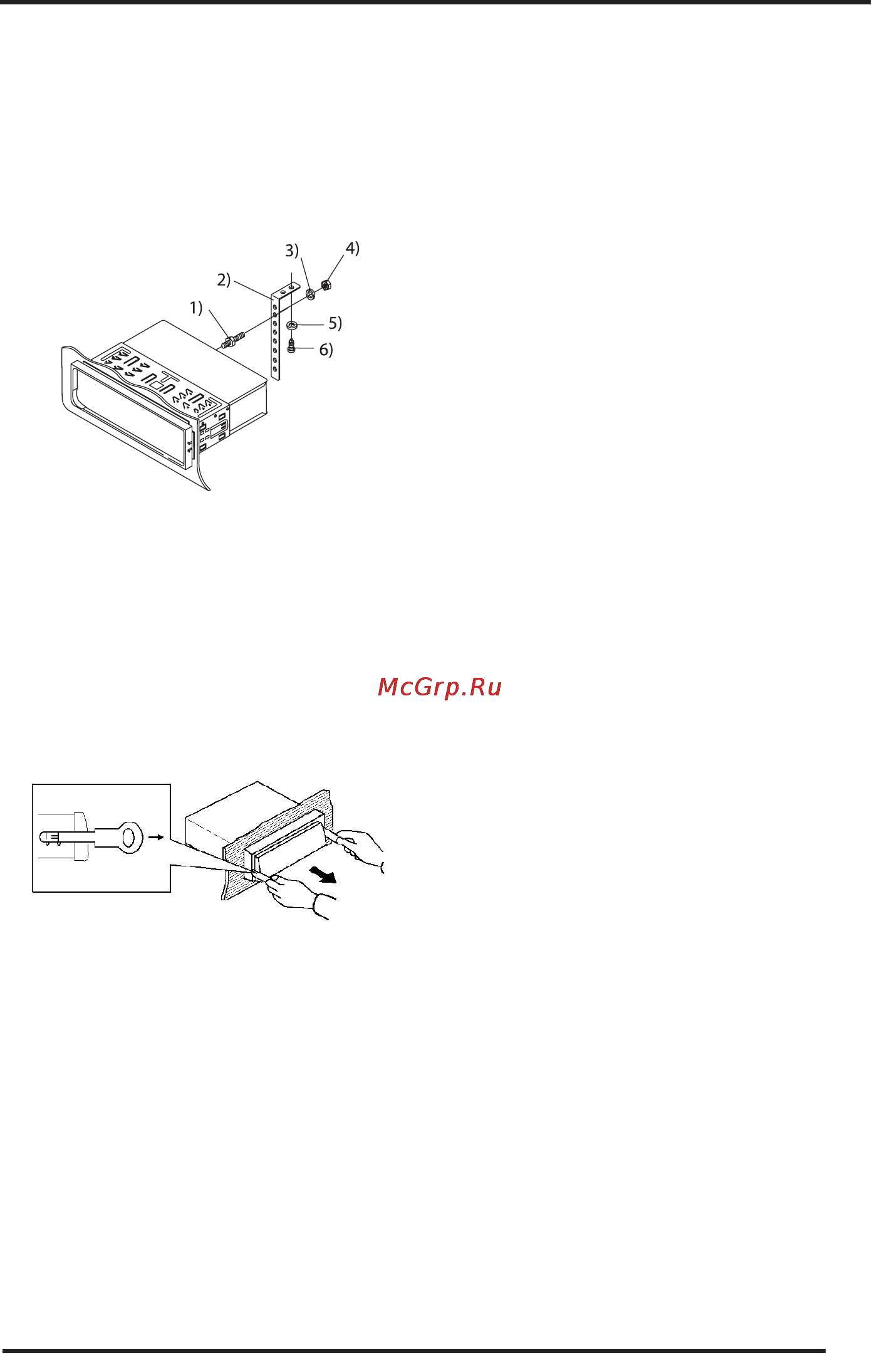

7. Закрепите тыловую часть прибора при помощи

монтажного болта, металлической скобы, гайки

5 мм и пружинной шайбы, другую часть мон-

тажной скобы закрепите с помощью винта 5х25

мм, как показано на рисунке. При необходимо-

сти изогните скобу. Обратите внимание, что ко-

роткий конец крепежного болта должен быть

направлен к проигрывателю, а длинный – к

приборной панели.

1. Крепежный болт (Mounting Bolt)

2. Металлическая скоба (Metal Strap)

3. Пружинная шайба (Spring Washer)

4. Гайка (Hex Nut)

5. Шайба плоская (Plain Washer)

6. Саморез (Tapping Screw)

8. Подсоедините провод к «-» клемме автомобиль-

ного аккумулятора. Установите обрамление.

Порядок извлечения аппарата

1. Убедитесь, что зажигание выключено. Отсоедините

провод от «-» клеммы аккумулятора автомобиля.

2. Снимите металлическую скобу с задней стенки

устройства (если она устанавливалась ранее).

3. Аккуратно снимите обрамление, потянув его на себя.

4. Вставьте до упора ключи, входящие в комплект

поставки проигрывателя, в пазы на боковых

поверхностях прибора и извлеките его из рам-

ки, потянув на себя.

ВНИМАНИЕ:

Многие автомобили оборудованы ISO разъемами,

которые находятся за приборной панелью, что де-

лает выполнение подсоединений проще. Другие

подсоединения находятся также в приборной пане-

ли. Если в вашем автомобиле отсутствует ISO разъ-

ем, рекомендуется приобрести его дополнительно,

для этого проконсультируйтесь с вашим дилером.

• Если подсоединения выполнены неправильно,

это может вызвать повреждение изделия, в

таком случае прибор не подлежит ремонту по

гарантии.

• Выполняйте присоединения в точном соответ-

ствии со схемой присоединений. В случае воз-

никновения сомнений в правильности присо-

единения – обратитесь за консультацией в

сервисный центр производителя.

• Тщательно изолируйте все неиспользованные

провода.

• Провода (и «+» и «-»), идущие на громкогово-

рители должны быть изолированы как от кор-

пуса автомобиля, так и от источника +12В.

• Не соединяйте между собой провода, идущие

на громкоговорители разных каналов.

• Соблюдайте полярность присоединения к

громкоговорителям.

• Суммарное сопротивление громкоговорите-

лей, подключенных к одному каналу должно

быть не менее 4 Ом.

• Не присоединяйте несколько громкоговорите-

лей к выходу одного канала.

• Провод питания радиоантенны (Синий) нельзя

подключать к цепям с суммарным током по-

требления более 100мА (0.1А). Не соединяйте

этот провод с корпусом автомобиля.

• Убедитесь, что в вашем автомобиле использу-

ется электрическая система с номинальным

напряжением +12 В с «минусом» на корпусе. В

противном случае вам появится конвертор.

• Перед выполнением подсоединений отключи-

те питание цепи аудиосистемы (радио), удалив

соответствующий предохранитель из коробки

предохранителей автомобиля.

• Выполните подсоединения в соответствии со

схемой, представленной ниже.

• Не подавайте питающее напряжение на прои-

грыватель до тех пор, пока не завершите все

остальные подключения.
