Подключение IP-камеры CD100

Руководство по подключению IP-камеры CD100

Сторона №1

Сторона №2

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления кабеля необходимы: кабель UTP (витая пара категории 5e или

лучше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).

При порядке подключения пар, указанном в таблице, обеспечиваются

гарантированные производителем величина и распределение задержек распространения

сигнала, а, соответственно, и заявленная скорость передачи данных 100 Мбит/сек.

5.3. Подключение при помощи ADSL модема

Подключите кабель к сетевому разъему IP-камеры CD100 и порту ADSL

маршрутизатора.

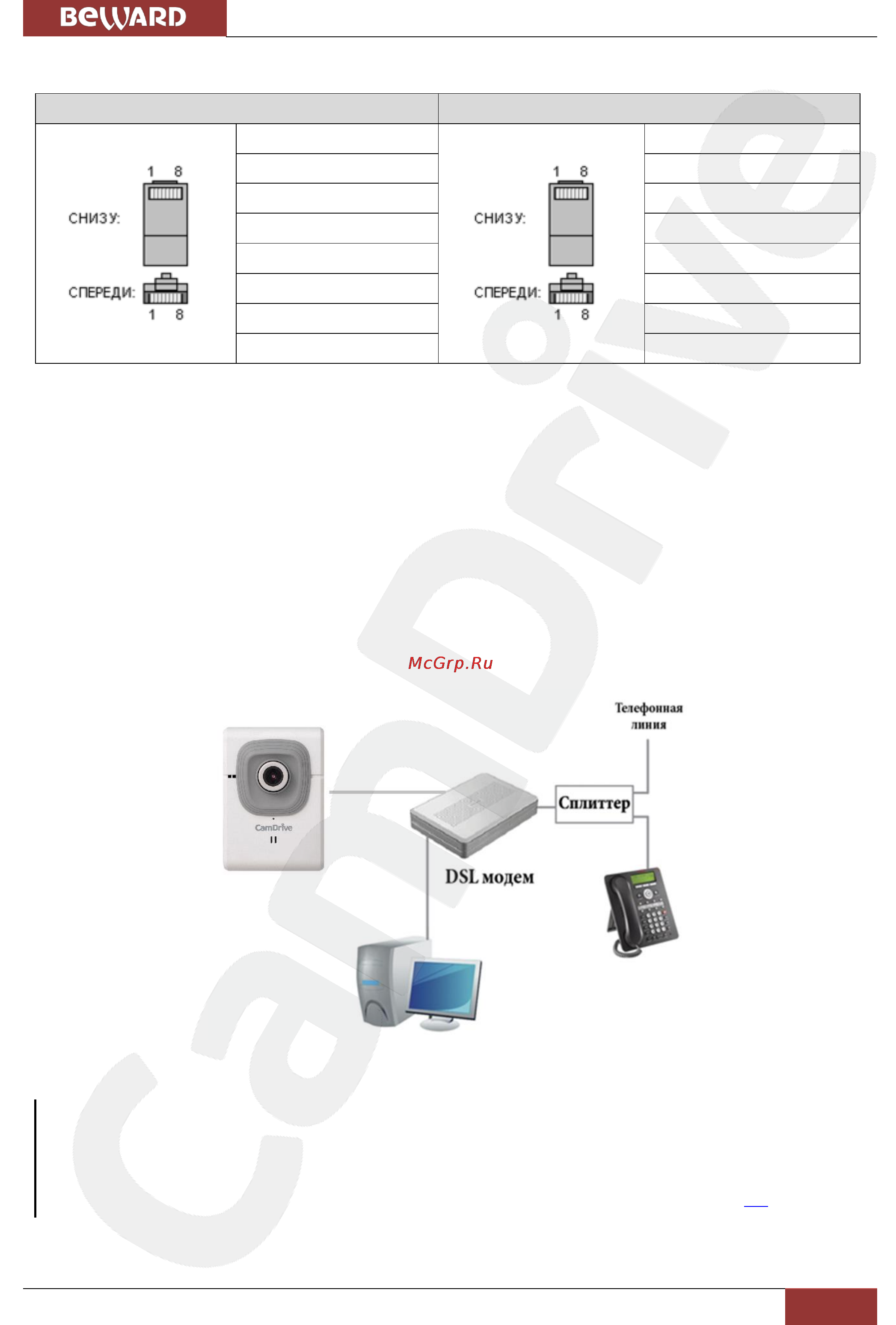

Рис. 5.1

ПРИМЕЧАНИЕ!

Перед подключением, убедитесь заранее в том, что для ADSL модема (маршрутизатора) включена

раздача сетевых параметров по DHCP. Если такой режим работы не поддерживается, то

предварительно необходимо задать сетевые параметры IP-камере вручную (см. пункт 6.2.).
