Подключение IP-камеры CD600

Руководство по подключению IP-камеры CD600

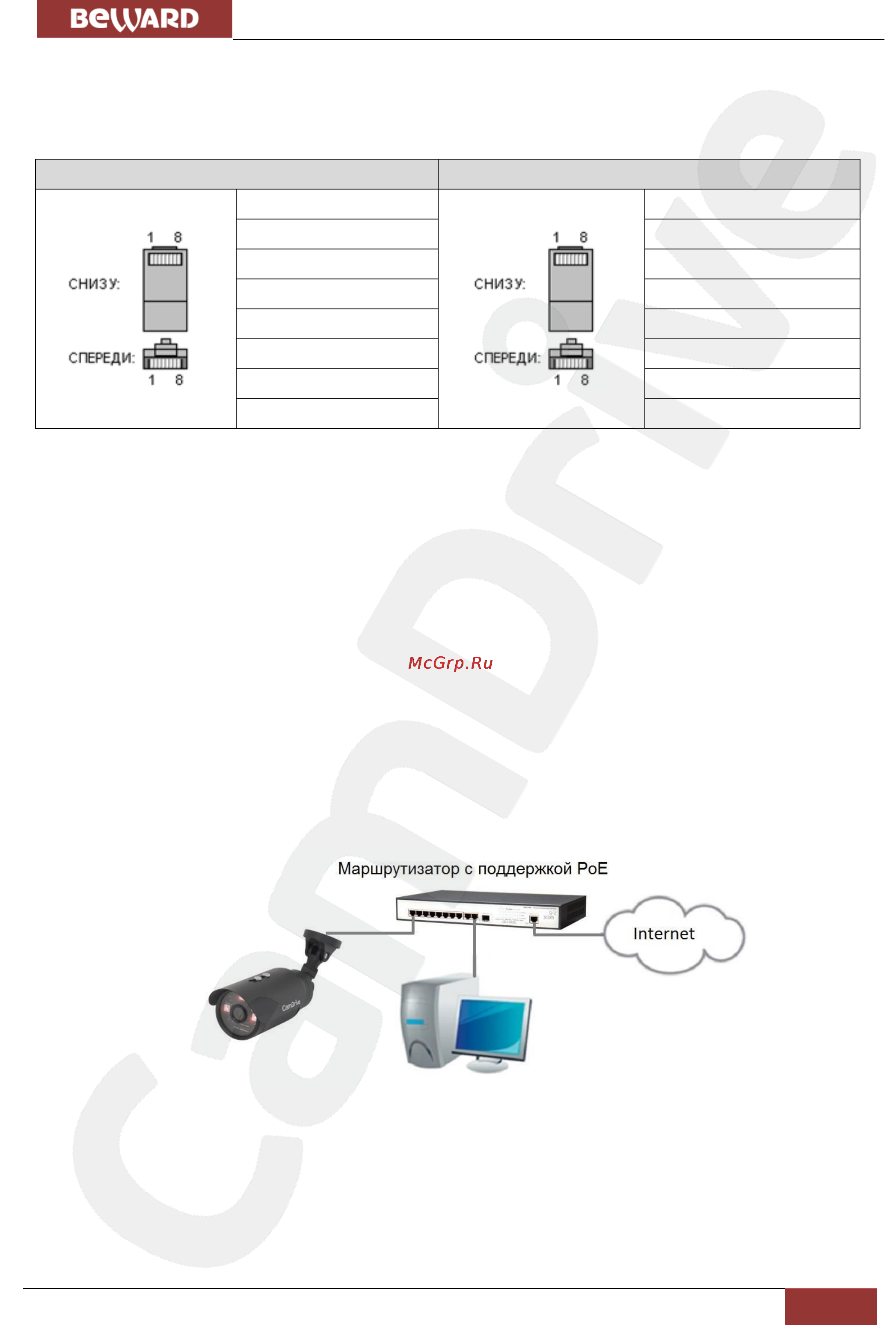

Ниже приведена схема коммутации соединительного кабеля (UTP категории 5е) для

соединения IP-камеры с локальной сетью (или роутером, коммутатором и т.д.).

Сторона №1

Сторона №2

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления кабеля необходимы: кабель UTP (витая пара категории 5e или

лучше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).

При таком порядке подключения пар, указанном в таблице, обеспечиваются

гарантированные производителем величина и распределение задержек распространения

сигнала, а, соответственно, и заявленная скорость передачи данных 100 Мбит/сек.

5.3. Поддержка технологии PoE

IP-камера CamDrive CD600 имеет возможность передачи питания по кабелю «витая

пара» одновременно с данными (поддержка технологии PoE).

Данная технология предназначается для IP-телефонии, точек доступа беспроводных

сетей, IP-камер, сетевых концентраторов и других устройств, к которым нежелательно или

невозможно проводить отдельный электрический кабель.

Рис. 5.1

Для подключения камеры при использовании оборудования с поддержкой технологии

PoE достаточно только подключить камеру при помощи кабеля витая пара, при этом

использовать дополнительный источник питания не нужно.
