Глава 4. Установка и подключение IP-камеры

Руководство по подключению IP-камеры CD630

ВНИМАНИЕ!

Монтажная коробка НЕ ВХОДИТ в комплект поставки камеры и приобретается отдельно.

Шаг 6: с помощью кабеля «патч-корд» подключите IP-камеру к коммутатору/

маршрутизатору с поддержкой технологии PoE (либо через PoE-инжектор).

Если Вы не используете подачу питания по технологии PoE, то, кроме подключения

IP-камеры кабелем «патч-корд» к коммутатору или маршрутизатору, к разъему питания IP-

камеры необходимо подключить блок питания постоянного тока напряжением 12 В.

Во избежание поломки оборудования, используйте только комплектующие,

рекомендованные BEWARD.

ВНИМАНИЕ!

Если корпус камеры был вскрыт в условиях окружающей среды, отличных от условий в

производственном цехе ООО «НПП «Бевард», то в процессе дальнейшей эксплуатации возможно

образование конденсата на поверхности стекла передней крышки. Чтобы предотвратить

образование конденсата, при каждом вскрытии камеры рекомендуется производить замену пакетов

силикагеля на новые (см. Приложение A2).

4.4. Проводное подключение камеры к сети

Используя соединительный кабель с разъемом RJ-45, подключите IP-камеру к

локальной сети (к LAN-интерфейсу маршрутизатора).

В случае необходимости, соединительный кабель можно приобрести отдельно или,

при наличии необходимых материалов, инструментов и опыта, изготовить самостоятельно.

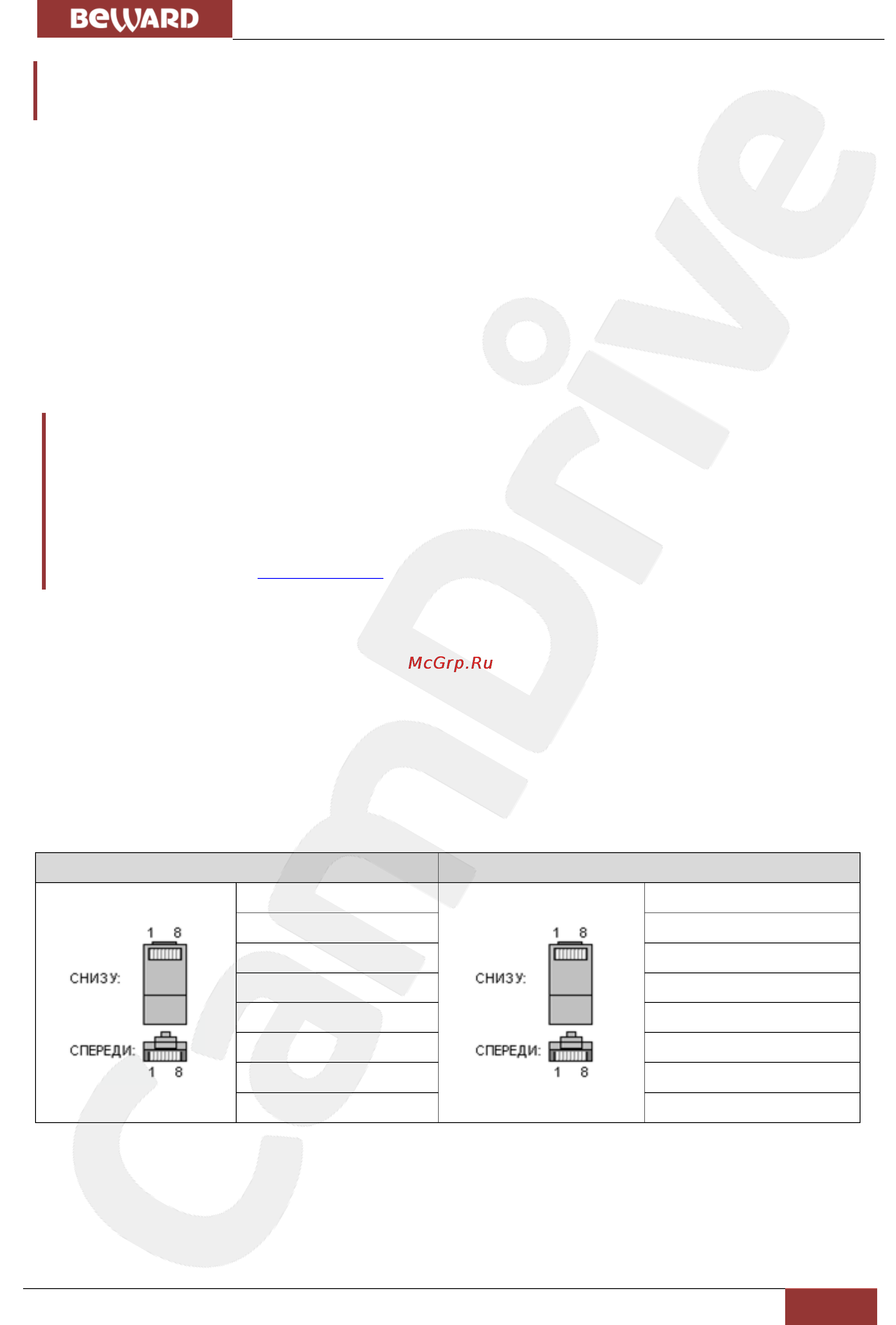

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45

С одного конца

С другого конца

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP (витая пара категории

5e или выше), два разъема RJ-45 и устройство для обжима разъемов (кримпер).
