Глава 3. Размеры и основные элементы устройства

Руководство по подключению IP-кодера B101S(W)

Глава 3. Основные элементы устройства

3.1. Основные элементы IP-кодера

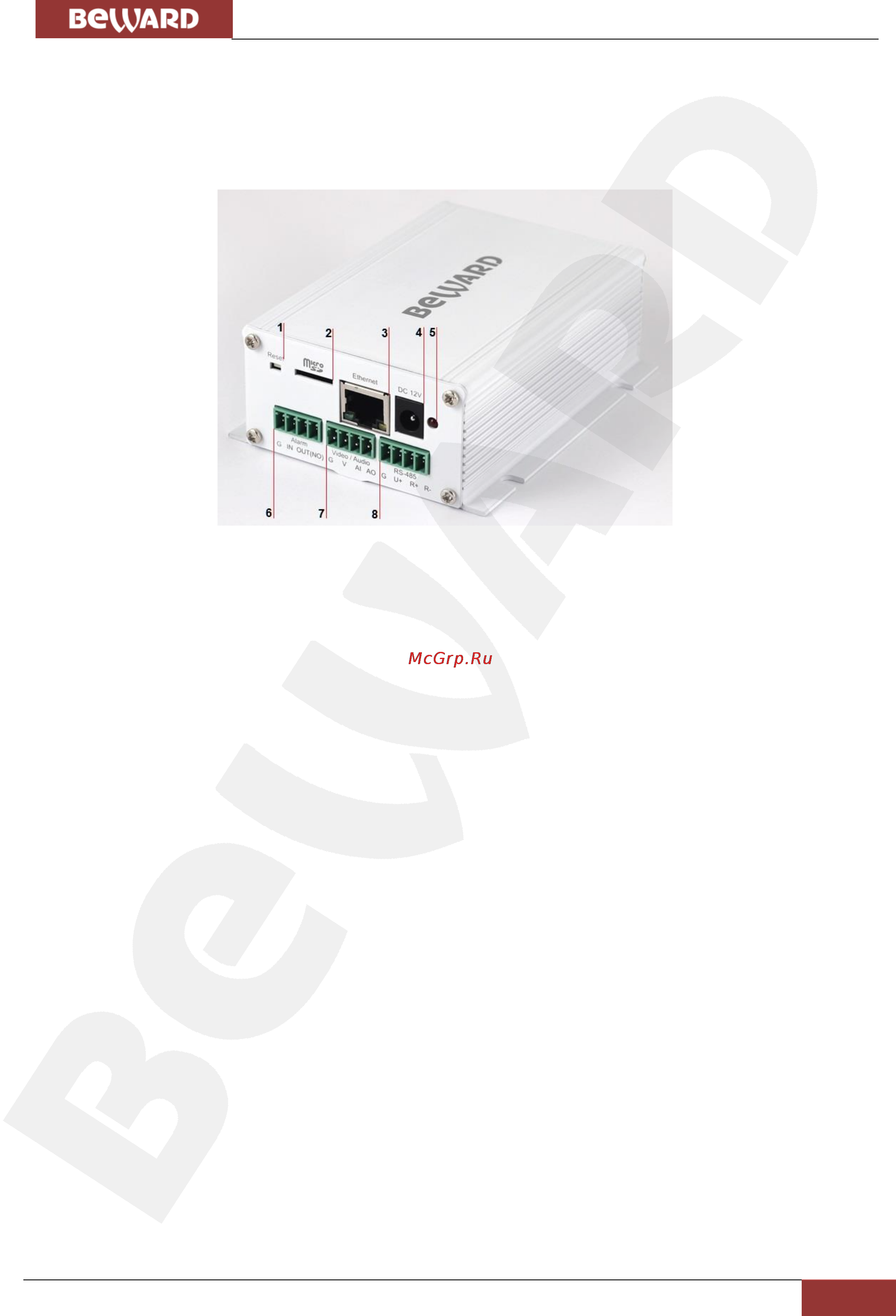

На нижней панели устройства находятся следующие элементы (Рис. 3.1)

Рис. 3.1

1 – кнопка Reset: в случае утери пароля, IP-адреса или имени пользователя, IP-

портал можно вернуть к заводским установкам. Для сброса настроек необходимо в течение

десяти секунд нажать кнопку сброса три раза с промежутками более 1 секунды между

нажатиями.

2 – Micro SD: слот для установки карты памяти MicroSD объемом до 32 гб.

3 – Ethernet: гнездо RJ45 для подключения IP-портала к сети Ethernet.

4 – DC 12V: разъем для подключения блока питания постоянного напряжения 12

вольт и мощностью не менее 12 Вт.

5 – Индикатор наличия питания устройства: светится красным цветом при наличии

питания на устройстве.

6 – разъем Alarm: разъем тревожного входа и выхода.

7 – разъем Video/Audio: разъем для подключения аналоговой видео камеры,

микрофона с АРУ и усилителя для громкоговорителя.

8 – разъем RS-485: разъем для подключения шины RS-485 PTZ камеры, а так же

питания микрофона с АРУ.
