Глава 4. Установка и подключение IP-видеодомофона

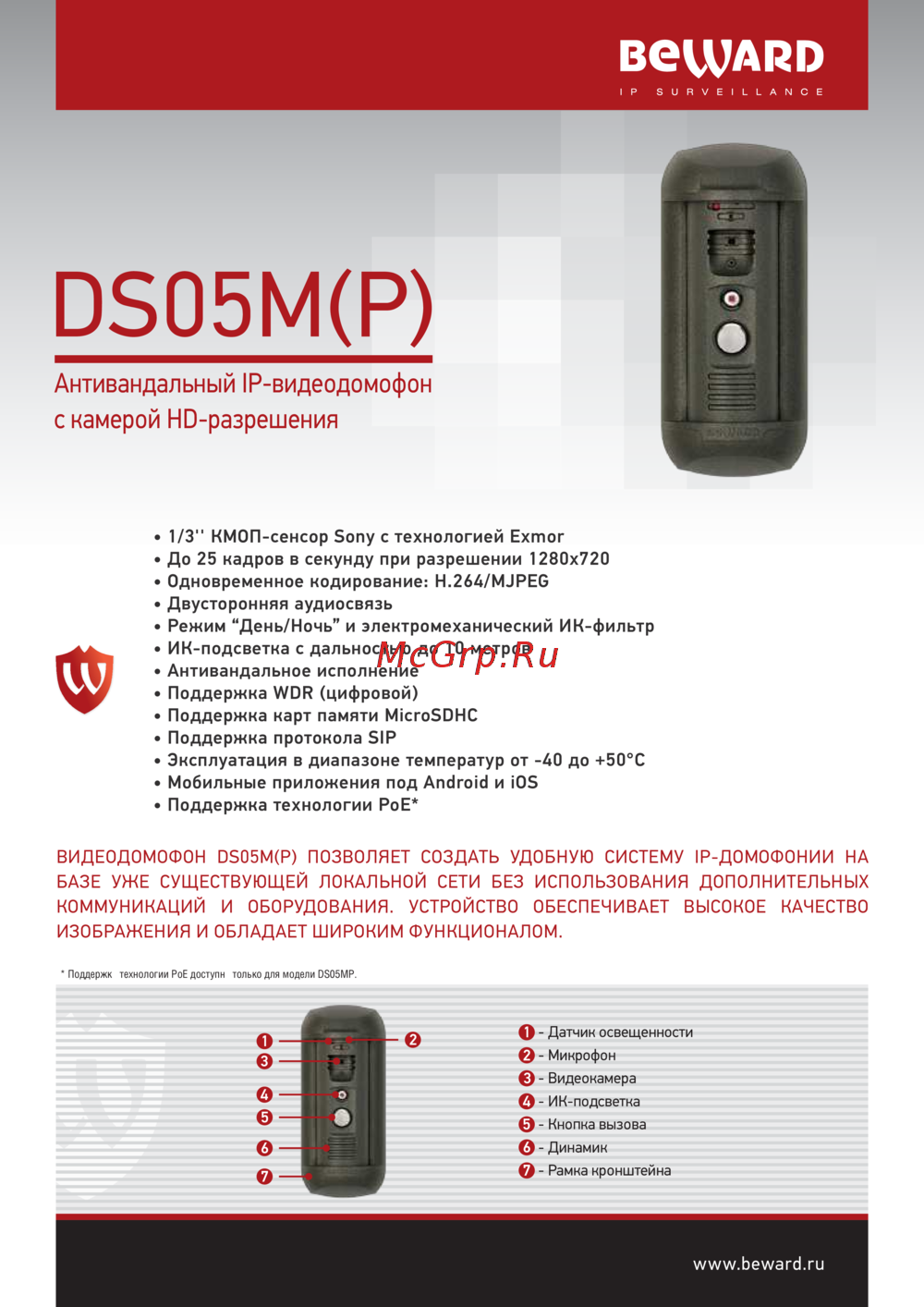

Руководство по монтажу IP-видеодомофона DS05M(P)

ВНИМАНИЕ!

Кабель типа «витая пара» (категории 5е UTP/FTP) для соединения вызывной панели и

контроллера вызывной панели должен иметь «прямую» обжимку, то есть положение проводников

в разъемах с обеих сторон должно быть одинаково.

Поломка устройства в результате применения кабеля с обжимкой, отличной от «прямой», не

является гарантийным случаем.

Шаг 12: Подключите обжатый конец кабеля к разъему RJ45 (ETHERNET)

контроллера вызывной панели NC101 / NC101P / NC301P2 (Рис. 3.5, 3.6).

Шаг 13: подключите контроллер замка к терминальному разъему контроллера

вызывной панели. Рекомендуемые схемы подключения приведены ниже.

ПРИМЕЧАНИЕ!

На схемах 2, 3 (Рис. 4.9, 4.10) изображен контроллер вызывной панели NC101P. Для контроллера

NC301P2 подключение выполняется аналогично.

1. Схема подключения без подачи питания по PoE (комплектация DS05M)

выглядит следующим образом:

Рис. 4.8

В данном случае, питание вызывной панели, контроллера замка и самого замка

осуществляется от внешнего источника напряжением 12 В.
