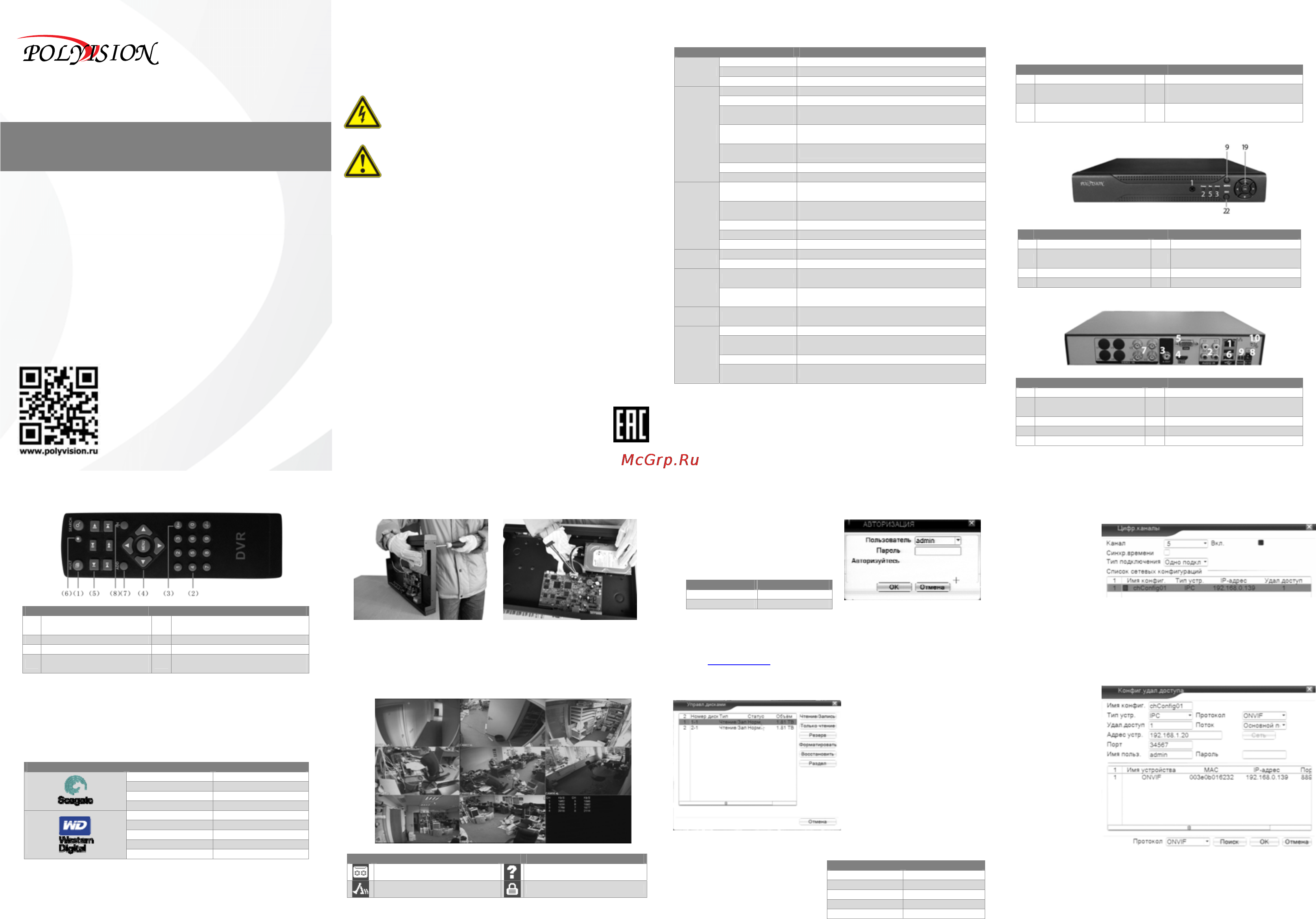

1
КРАТКАЯ ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
PVDR-04FDS2 rev.D
(от 1.06.2015)
4 канальный AHD/8 канальный IP
видеорегистратор
2
Условия безопасной эксплуатации
ВНИМАНИЕ!
Перед тем, как начать использовать изделие, внимательно прочитайте
данное руководство по эксплуатации.
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Предупреждение о наличии внутри корпуса изделия
неизолированных электрических цепей, которые могут
представлять опасность для человека. Для снижения риска
поражения электрическим током не разбирайте устройство.
ВНИМАНИЕ!
Ремонт и техническое обслуживание изделия должно
осуществляться только квалифицированным техническим
персоналом.
• Во избежание случаев поражения электрическим током и потери гарантии не
разбирайте устройство.
• Не подвергайте устройство ударам и сильным вибрациям.
• Не используйте источники питания, которые по характеристикам отличаются от
требуемого.
• Установка данного устройства должна
соответствовать всем требованиям
безопасности.
• Не используйте дополнительное оборудование, которое не совместимо и не
рекомендовано производителем.
• Технические характеристики и дизайн продукта могут быть изменены без
предварительного уведомления.
Производитель и сертификация
Производитель: HANGZHOU XIONGMAI TRADING CO., LTD 9th floor, building 9,
Yinhu innovation center, No.9 fuxian road, Yinhu street, Hangzhou, China.
Импортёр: ООО «Бизнес Центр Алгоритм», 350049, г.Краснодар, ул.
им.Тургенева, д.135/1, офис 515. Тел.: +7(861)201-52-41.
Срок гарантии: 12 месяцев от даты производства, указанной на этикетке.
Сведения о сертификации: запросите копию сертификата соответствия у
продавца.
3
1. Технические характеристики
МОДЕЛЬ PVDR-04FDS2 rev.D (от 01.06.2015)
Система
Тип ОС Embedded Linux
Функционал Пентаплекс
DSP-процессор Hisilicon Hi3520D
Входы/
выходы
Видеовходы 4 BNC
Видеовыходы 1 HDMI, 1 VGA (макс. 1920x1080)
Аудио
входы/выходы
4/1 RCA
Тревожные
входы/выходы
Нет
Послед.
интерфейсы
RS-485
USB-порты 2xUSB2.0
Сетевой интерфейс RJ-45, Ethernet 10/100 Мб
Запись
Компрессия
видео/аудио
H.264/G.711A
Поддерживаемые
камеры
4AHD-M/4AHD-L/2AHD-M+2IPx720p/
8IPx1080p/8IPx720p/4IPx1080p
Одновр.воспр. 4/4/2/2/8/4
Скорость зап. До 25 к/с
Режимы записи Постоянно/По расписанию/По движению
Архив
Жёсткие диски 1 SATA (до 6ТБ)
Архивация USB, по сети
Сеть
Протоколы
ONVIF, Cloud(P2P), TCP/IP, HTTP, DHCP, PPPoE,
FTP, DDNS, NTP, RTSP, SMTP, ARSP, DAS, PMS
Удалённый доступ
Web-интерфейс; ПО для Windows, MacOS,
Android, iOS, Blackberry, Symbian, Windows Phone
Прочее Управление
USB-мышь, Пульт ДУ, Кнопки на передней
панели, По сети
Эксплу-
атация
Питание DC 12В (2А)
Температура
эксплуатации
-10...+55°С
Материал Металл, Пластик
Габаритные
размеры
255x225x45 мм
4
2. Описание
2.1 Комплектация
2.2 Передняя панель
2.3 Задняя панель
№ НАИМЕНОВАНИЕ № НАИМЕНОВАНИЕ
1 Видеорегистратор 4 Внешний блок питания DC 12В(2А)
2 USB-мышь 5
Винты для крепления жёстких
дисков
3 Пульт ДУ 6
CD-диск и краткая инструкция по
эксплуатации
№ ОПИСАНИЕ № ОПИСАНИЕ
1 ИК-приёмник 9 Кнопка «Главное меню»
2 Световой индикатор питания 19
Навигационные кнопки, Кнопка
«Ввод»
3 Световой индикатор тревоги 22 Кнопка «Выход/Отмена»
5 Световой индикатор записи
№ ОПИСАНИЕ № ОПИСАНИЕ
1 Сетевой разъём RJ-45 6 USB порты
2
Аудиовходы RCA для
микрофонов
7
BNC-разъёмы для подключения
видеокамер
3 Аудиовыход RCA 8 Гнездо питания DC12В
4 HDMI видеовыход 9 Послед. интерфейс RS-485
5 VGA видеовыход 10 Винт для заземления
5
2.4 Пульт ДУ
3. Установка жёстких дисков
!!! Жесткие диски не входят в комплект и приобретаются отдельно.
!!! Лучше использовать специальные жёсткие диски из списка рекомендуемых.
Это может помочь избежать множества проблем и увеличить ресурс их работы в
составе системы видеонаблюдения.
ПРОИЗВОДИТЕЛЬ МОДЕЛЬ ЁМКОСТЬ
SV35.5 ST1000VX000 1 ТБ
SV35.5 ST2000VX000 2 ТБ
SV35.5 ST3000VX000 3 ТБ
SV35.5 ST4000VX000 4 ТБ
WD10PURX 1 ТБ
WD20PURX 2 ТБ
WD30PURX 3 ТБ
WD40PURX 4 ТБ
WD60PURX 6 ТБ
Для установки жёстких дисков следуйте указаниям:
1) Убедитесь, что устройство обесточено.
2) Открутите винты, фиксирующие крышку.
3) Снимите крышку.
4) Установите жёсткий диск и зафиксируйте винтами
№ ОПИСАНИЕ № ОПИСАНИЕ
1
Кнопка переходов между
режимами деления экрана
5
Кнопки управления
воспроизведением
2 Кнопки с цифрами 6 Кнопка «Запись»
3 Кнопка «Выход» 7 Кнопка выбора ID регистратора
4
Навигационные кнопки,
Кнопка «Ввод»
8
Кнопка вызова вспомогательных
функций
6
5) Подключите жёсткий диск (DATA и питание).
6) Установите крышку обратно и зафиксируйте её винтами
После запуска устройства требуется отформатировать жёсткий диск.
4. Мониторинг
В данном режиме отображаются все каналы в реальном времени с индикацией
состояния каждого канала.
№ ОПИСАНИЕ № ОПИСАНИЕ
Идёт видеозапись Потеря сигнала
Сработка детектора движения Канал заблокирован
7
5. Авторизация в системе
После включения устройства, при
попытке входа в меню, устройство
предложит авторизоваться. Далее появится
окно, где необходимо будет выбрать
пользователя и ввести пароль с помощью
виртуальной клавиатуры.
ЛОГИН ПАРОЛЬ
admin без пароля
guest без пароля
!!! Для вашего удобства и безопасности измените пароли учётных записей.
!!! Если вы ввели 3 раза неправильно пароль, то регистратор будет
заблокирован до перезагрузки.
!!! Если вы забыли пароль, то для его восстановления зайдите в отдел «Сервис»
на сайте www.polyvision.ru
.
6. Управление жёсткими дисками
В случаях, если жёсткий диск не
поддерживается, неправильно
установлен, повреждён, не
отформатирован или заполнен,
система выдаст Вам сообщение.
Для форматирования жёсткого
диска нужно проделать следующее:
Главное меню -> Инструменты -
> Управление дисками ->
Форматировать.
После форматирования
установите диску атрибут
Чтение/Запись.
7. Сетевые настройки
Для настройки сетевых параметров
устройства выберите Главное меню -
> Система -> Сеть. Настройки по
умолчанию приведены в таблице.
ПАРАМЕТР ЗНАЧЕНИЕ
IP-адрес 192.168.1.10
Маска подсети 255.255.255.0
Шлюз 192.168.1.1
TCP порт 34567
Web порт 80
8
Включите DHCP для автоматического получения IP-адреса.
!!! Подключаемые IP-камеры должны иметь адреса в той же подсети. Например,
если регистратор имеет
IP-адрес 192.168.1.10, то
камеры должны иметь
адреса 192.168.1.11,
192.168.1.12,
192.168.1.13 и т.д.
8. Управление каналами
Данные регистраторы имеют несколько режимов работы (см. ТХ
«Поддерживаемые камеры»).
Для установки нужного режима работы выберите Главное меню -> Система -
> Цифровой -> Тип канала.
!!! Обратите внимание, что для каждого режима разное количество каналов в
режиме
воспроизведения.
Для добавления и
подключения IP-камер
выберите Главное
меню -> Система ->
Цифровой ->
Цифр.каналы.
Канал:
выбор
канала.
Активировать/Вкл.
: вкл./выкл. канал.
Синхр. времени:
тип синхронизации
времени.
Декодир.: тип
декодирования канала.
Тип подключения: Одно подключение – к регистратору можно подключить
только одно устройство для мониторинга. Мультиподключение – к регистратору
можно подключить несколько устройств, изображение с которых будет
чередоваться на одном канале.
Для подключения камеры нажмите
кнопку Добавить.
