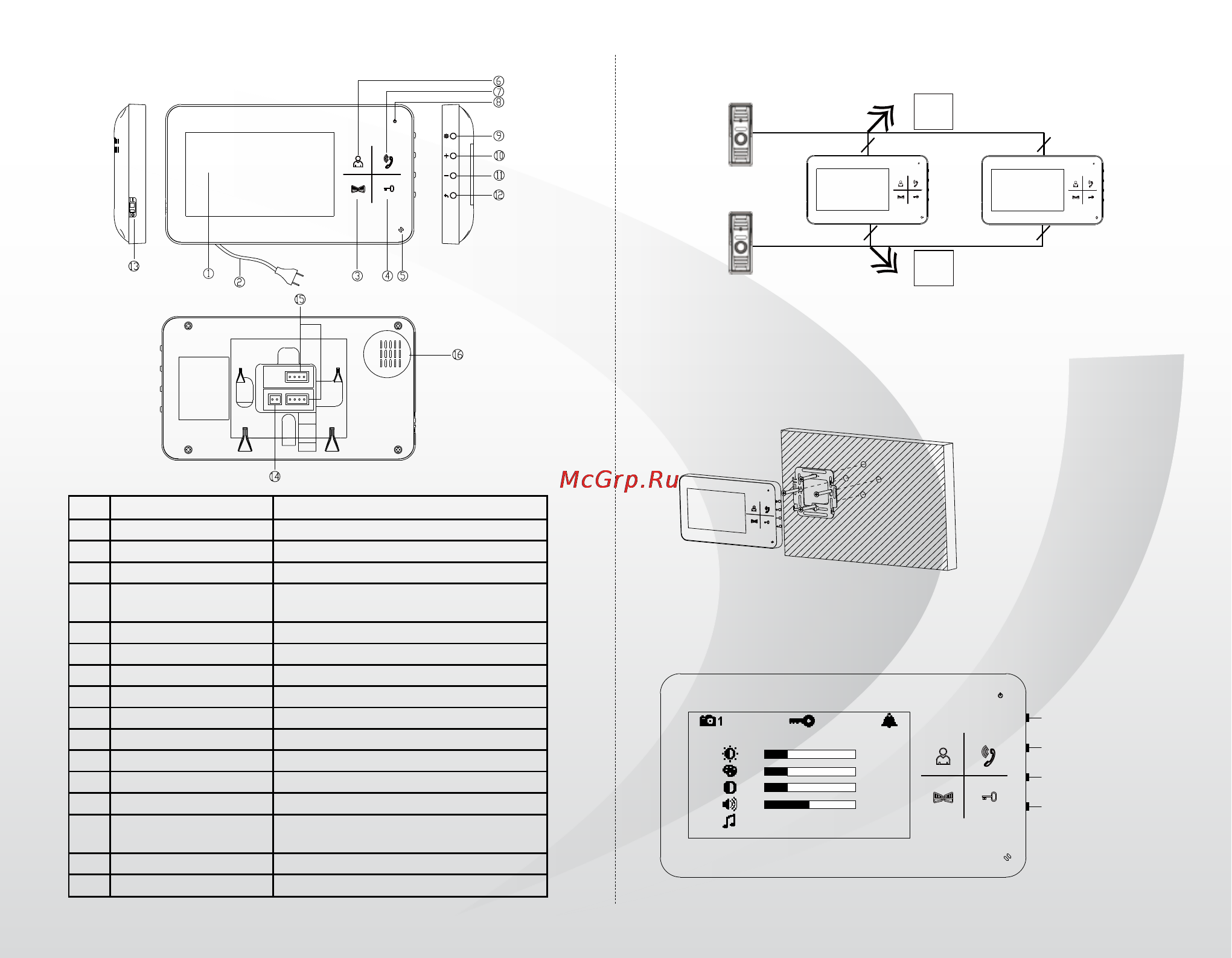

• Описание

№

Элемент

Описание

1 Дисплей ЖК дисплей 4.3’’

2 Кабель питания Кабель с вилкой питания

3 Кнопка «Мониторинг» Кнопка для мониторинга 2-ой панели

Кнопка «Открыть

замок»

Кнопка для открывания замка.

5 Микрофон

6 Кнопка «Мониторинг» Кнопка для просмотра 1-ой панели

7 Кнопка «Разговор» Кнопка для разговора с посетителем

8 Индикатор питания Горит при наличии питания

9 Кнопка «Настройки» Кнопка для входа в меню настрек

10 Кнопка «Увеличить» Кнопка для увеличения параметра

11 Кнопка «Уменьшить» Кнопка для уменьшения параметра

12 Кнопка «Выход»

Кнопка «Питание»

Разъем питания для

внешнего БП

Разъем для подключения внешнего

блока питания

15 Разъёмы для панелей Разъёмы для подключения панелей

Динамик

ВИДЕО2

+12В 2

ОБЩИЙ

АУДИО2

ВИДЕО1

+12В 1

ОБЩИЙ

АУДИО1

Стандартная высота для установки монитора около 1500 мм.

Для установки данного домофона металлический кронштейн должен

быть на высоте 1450 мм от пола.

1) Снимите кронштейн с

домофона.

2) Зафиксируйте кронштейн

на стене шурупами.

3) Подключите кабели,

руководствуясь схемой

подключения.

4) Установите монитор на

настенный кронштейн.

5) Подключите источник

питания к монитору,

включите питание.

• Схема подключения

• Установка

•

Описание операции

Кнопка для выхода из меню

Динамик для воспроизведения звука

Переключение

Увеличить параметр

Уменьшить параметр

Выход из меню
