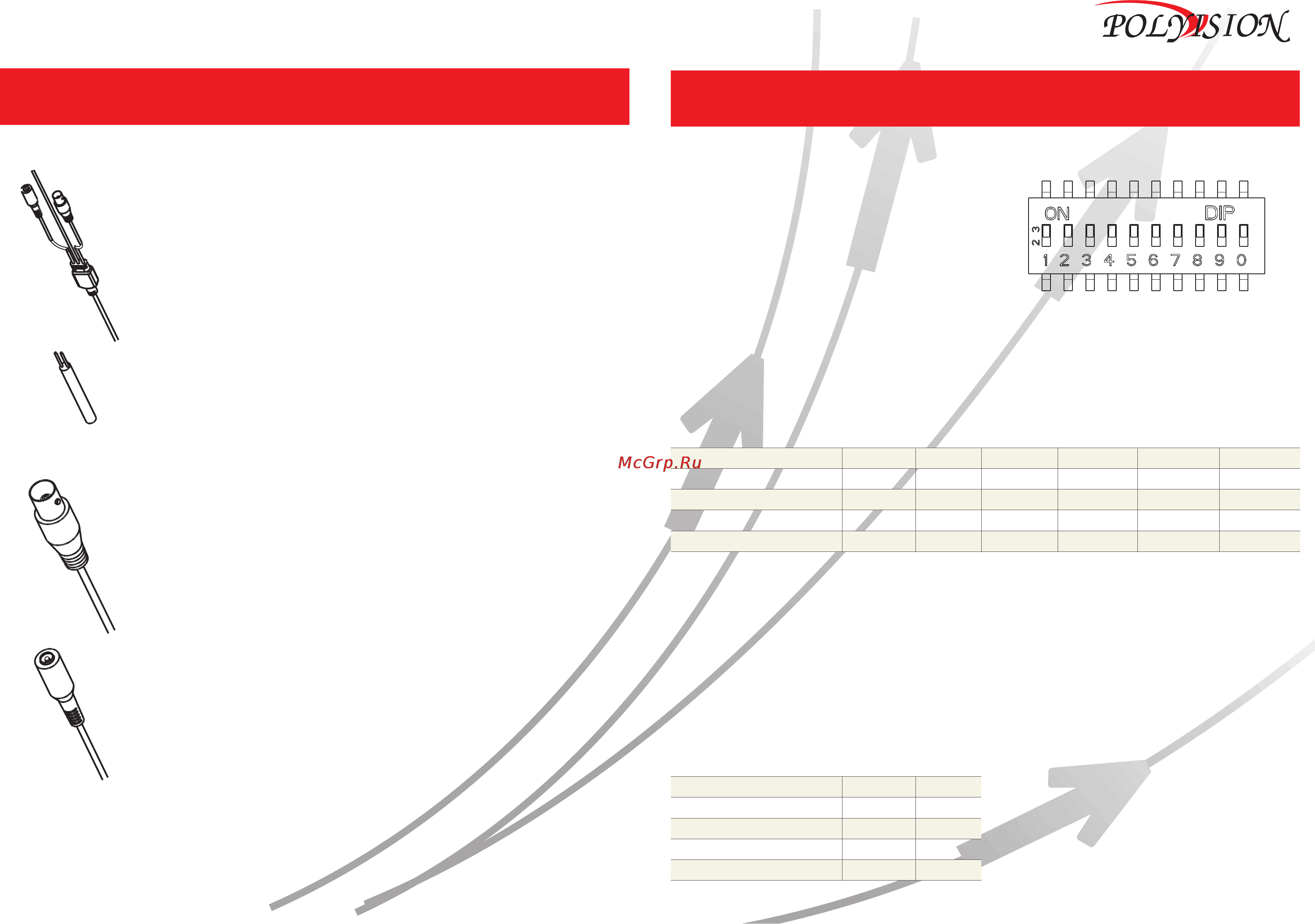

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ PS1-CH-Z10N
2. Подключение
Коммутационный кабель
Данный кабель включает в себя: кабель питания,
интерфейсный кабель RS-485 и видеокабель .
Интерфейсный кабель RS-485
Кабель, предназначенный для передачи управляющих
сигналов по протоколу RS-485.
Красный или Зелёный - 485 А/+
Белый - 485 B/-
Видеокабель
Композитный видеовыход 75 Ом, 1В.
Кабель питания
Кабель питания постоянным током +12В.
3. Настройка параметров соединения
Перед использованием видеокамеры
необходимо настроить параметры соедине-
ния с управляющим устройством, таких
скак: адрес, скорость и протокол.
Настройка производится с помощью
DIP-переключателей и по интерфейсу RS-485.
Колодка DIP-переключателей находится
внутри корпуса камеры и представлена на
рисунке справа.
Настройка адреса (DIP-переключатели 1-6)
Адрес (ID) камеры выставляется с помощью бинарных чисел.
Примеры установки адресов для протокола Pelco-D представлены в таблице.
(вкл.)
DIP-переключатель
Значения
ID=1
ID=5
ID=10
1
2 3
4 5
6
1
2 4
8
16
32
вкл.
вкл.
вкл.
вкл. вкл.
Для управления определённой камерой по протоколу Pelco-D выберите её ID
в настройках видеорегистратора или пульта управления.
Адрес устройства может принимать значения от 0 до 64.
Примечание: Для протокола Pelco-P на устройстве управления ID камеры
необходимо выставлять с поправкой на +1.
Настройка скорости
(DIP-переключатели 7, 8)
DIP-переключатель
7
8
вкл.
вкл.
вкл.
вкл.
9600 бод
4800 бод
2400 бод
1200 бод
Настройка протокола
(DIP-переключатель 9)
Вкл. - Pelco-P, Выкл. - Pelco-D
Режим настройки
(DIP-переключатель 0)
Вкл. - DIP-переключатели
Выкл. - RS-485
