ПАСПОРТ ВИДЕОКАМЕРЫ

PN7-M2-V12IR

УЛИЧНАЯ HD-SDI ВИДЕОКАМЕРА 1080р С ИК-ПОДСВЕТКОЙ

на базе DSP NextChip и КМОП-матрицы Panasonic

www.polyvision.ru

www.polyvision-cctv.ru

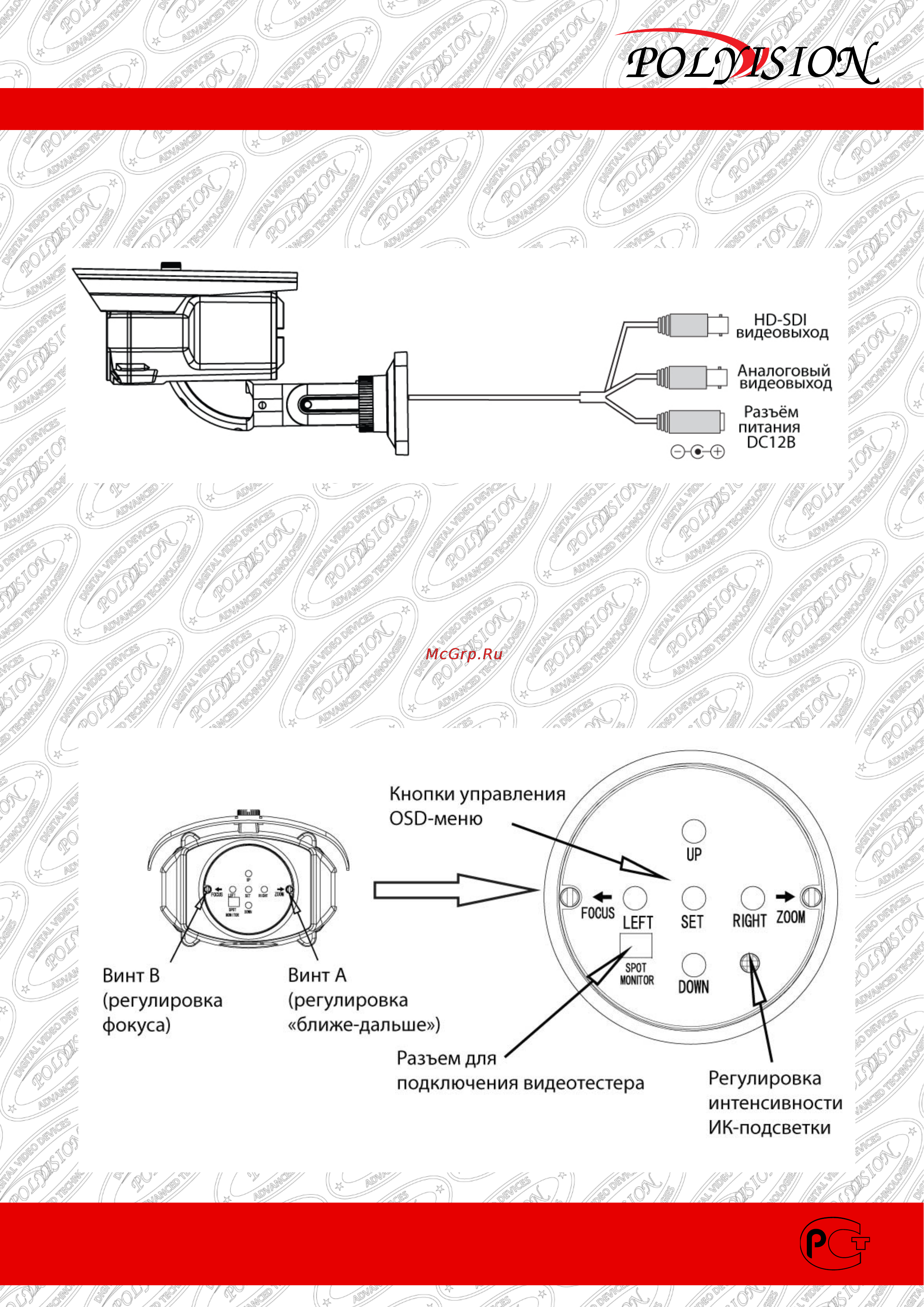

Подключение видеокамеры

Произведите подключение видеокамеры согласно схеме, представленной выше. При подключении питания строго соблюдайте полярность и

используйте только требуемый источник питания. Аналоговый выход видеокамеры обычно используется для подключения видеотестера для

настройки параметров OSD-меню и регулировки объектива.

Настройка видеокамеры

После подключения видеокамеры к устройству регистрации и подачи питания можно приступить к настройкам устройства. Для этого

необходимо выкрутить крышку на торце видеокамеры. Выкручивать крышку нужно по направлению стрелки «OPEN».

После съёма крышки будет доступна панель управления настройками камер. Для настройки камеры удобнее всего использовать специальный

видеотестер (CCTV tester), подключив его к аналоговому выходу камеры.

Сначала необходимо отрегулировать объектив. Для этого с помощью шлицевой отвёртки, входящей в комплект, отрегулируйте винты A и B

(см.схему ниже). После настройки объектива настройте параметры OSD-меню с помощью кнопок управления. Также с помощью отвёртки можно

отрегулировать интенсивность ИК-подсветки.
