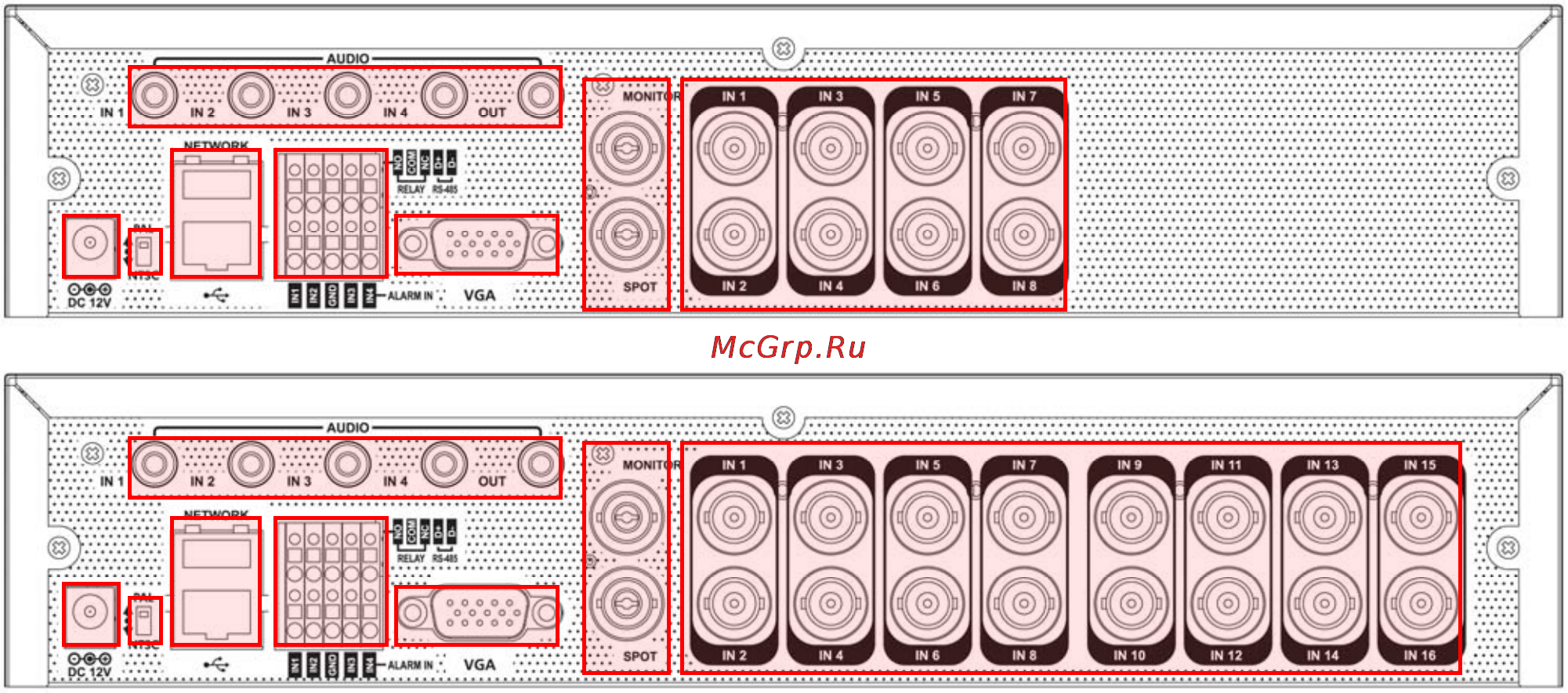

2. Описание задней панели
A. ВИДЕО ВХОДЫ : Подключение до 8 /16 камер.
B. МОНИТОР: Главный монитор с BNC-разъемом.
SPOT : Монитор с BNC-разъемом, с выходом на дополнительный монитор.
C. АУДИОВХОДЫ И ВЫХОДЫ:
При необходимости можно подключить до 4 аудиовходов и один аудиовыход.
D. PAL / NTSC: Смена стандарта.
E. ТРЕВОЖНЫЕ ВХОДЫ:
Можно подключить и конфигурировать в качестве входных сигналов датчики Н.О. или Н.З. типа до 4
входов с общим заземлением.
ВЫХОД РЕЛЕ:
В качестве входного сигнала можно подключить и конфигурировать 1 выход сигнализации с общим
заземлением.
RS485: Подключение камеры PTZ.
F. LAN: Подключение сети LAN к маршрутизатору или к внутренней сети.
G. VGA: Подключение главного монитора или плазменного экрана.
H. ПИТАНИЕ: Подключение адаптера 12В / 3.33A.
A.
E.
H.
D.
F.
G.
C.
B.
H.
G.
F.
E.
D.
C.
B. A.
