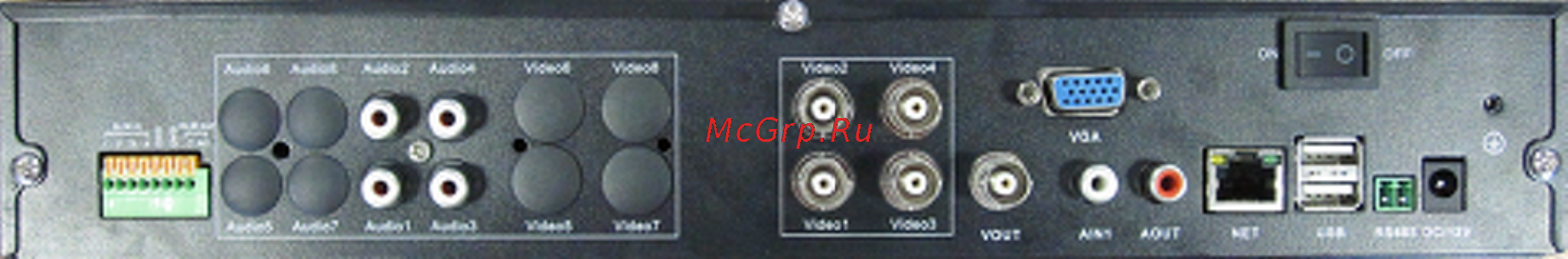

Polyvision PVDR-0477 [10/52] Разъемы аудио и видео

(1) видео входы

(3)

видео выходы

(4)

(7)

USB-интерфейсы

(6)

Сетевой интерфейс LAN RJ-45

(8)

интерфейс RS-485

(9)

разъем питания

(2)

VGA выход

2.6 Разъемы аудио и видео.

2.6.1 Вход видео.

• Входной видеосигнал подается на разъемы BNC, позиция №1 рисунка 2.

• Требование к входящему видеосигналу: PAL/NTSC, BNC1.0, VP-P 75Ω.

• Сигнал видео должен соответствовать национальному стандарту, иметь высокое

соотношение «сигнал/шум», низкий уровень искажений, отсутствие помех; изображение

должно быть четким, без деформации, цвет естественный, яркость и контраст приемлемые

для просмотра.

• Выходной видеосигнал подается на разъемы BNC и VGA позиция №2 и №3 рисунка 2.

2.6.2 Аудиоразъемы.

Позиция №4,5 рисунка 2.

2.7 Стабильность и надежность видеосигнала видеокамеры:

• Видеокамеру необходимо установить таким образом, чтобы избежать встречного

источника света, низкой освещенности, или применить для видеокамеры компенсирующее

встречное освещение.

(1) Video input

(2) VGA output

(3) Video output

(4) Audio input

(5) Audio output

(6) Network

(7) USB port

(8) RS-485

(9) Power supply

(5) аудио выход

аудио вход
