Polyvision PVDR-1677 [10/83] Задняя панель
![Polyvision PVDR-1677 [10/83] Задняя панель](/views2/1189108/page10/bga.png)
SHIFT Этот индикатор загорается, когда
задействована кнопка SHIFT
15 CD/DVD-RW Дисковод SATA CD/DVD-RW
(дополнительно)
16 Включение/выключение
питания
Включение/выключение питания
(DVR выключается, если эта кнопка
удерживается в нажатом состоянии
в течение 3 с.)

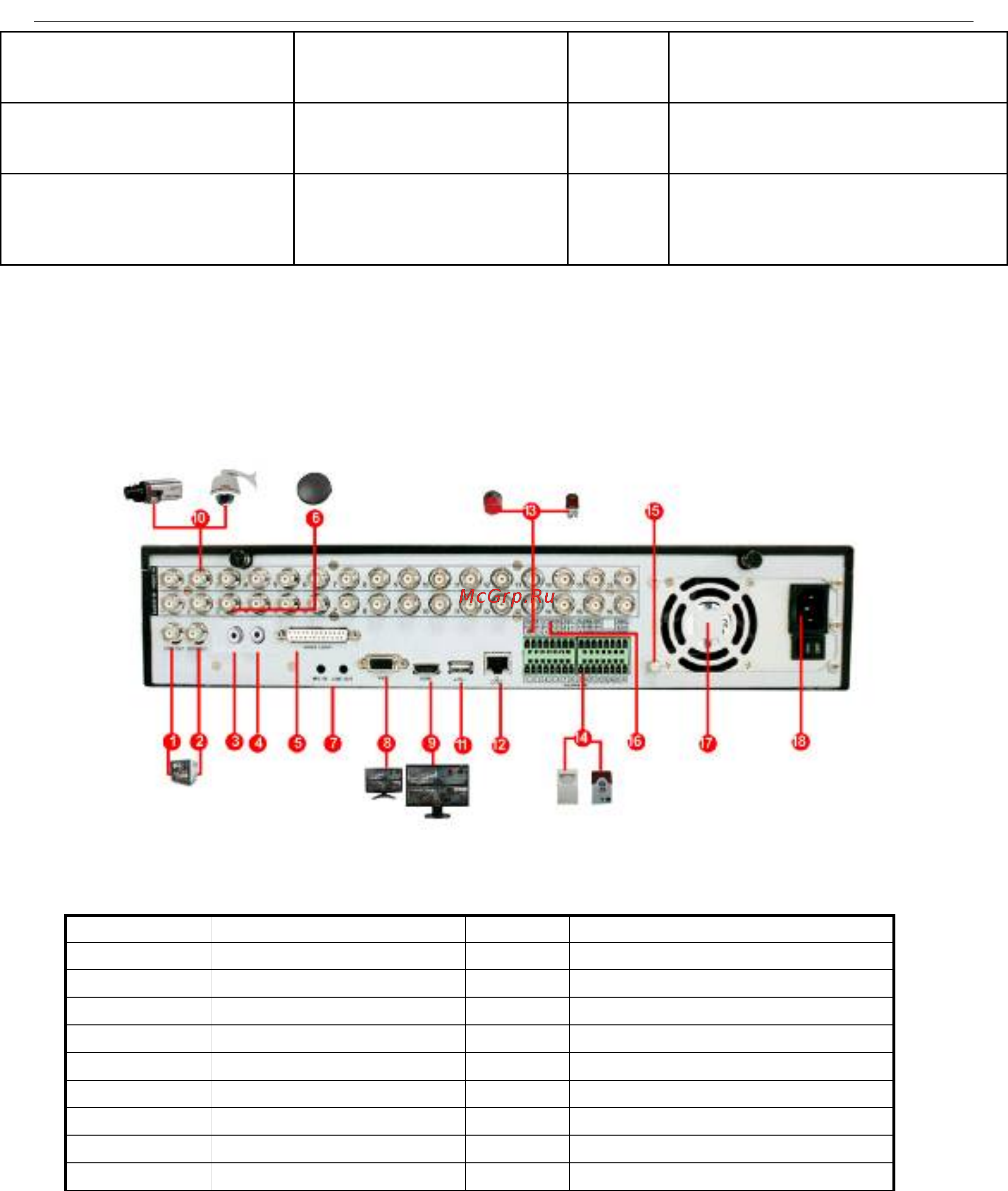

2.4 Задняя панель 1677, 1677L
Руководство пользователя PVDR-0877,1677,1677L
10
No.
1 CVBS выход 10 BNC входы
2 SPOT выход 11 USB
3 Аудио выход 12 LAN
4 Линейный вход 13 Трев. вых
5 Аудио входы 14 Трев. вх.
6 Сквозные каналы 15 GND
7 Микрофон вх./вых. 16 RS-485
8
VGA выход
17 Кулер
9 HDMI выход 18 Питание
