Polyvision PVDR-08HDF3 [6/14] Передняя панель



5.2 Передняя панель

Передние панели разных моделей могут отличаться.

ЭЛЕМЕНТ ОПИСАНИЕ ЭЛЕМЕНТ ОПИСАНИЕ

POWER Кнопка включения/отключения питания BACKUP Кнопка для вызова меню архивации

1-10 Кнопки набора цифр/выбора канала INFO Кнопка для вызова информации об устройстве

0_ _ Цифра 0/Выбор каналов с 11 по 16 SEARCH Кнопка вызова меню поиска

СТРЕЛКИ Перемещение курсора/Управление PTZ PLAY/PAUSE Кнопка воспроизведения/паузы

ENTER Подтверждение выбора REW Кнопка перемотки назад

Backup Световой индикатор архивации данных FF Кнопка перемотки вперёд

Network Световой индикатор подключения по сети EXIT Кнопка выхода из меню

HDD Световой индикатор работы дисков SCREEN MODE Кнопка выбора режима деления экрана

REC Световой индикатор записи IR ИК-приёмник для пульта ДУ

Playback Световой индикатор воспроизведения USB USB-порт для подключения мыши/накопителя

MENU Кнопка для входа в главное меню

5.3 Задняя панель

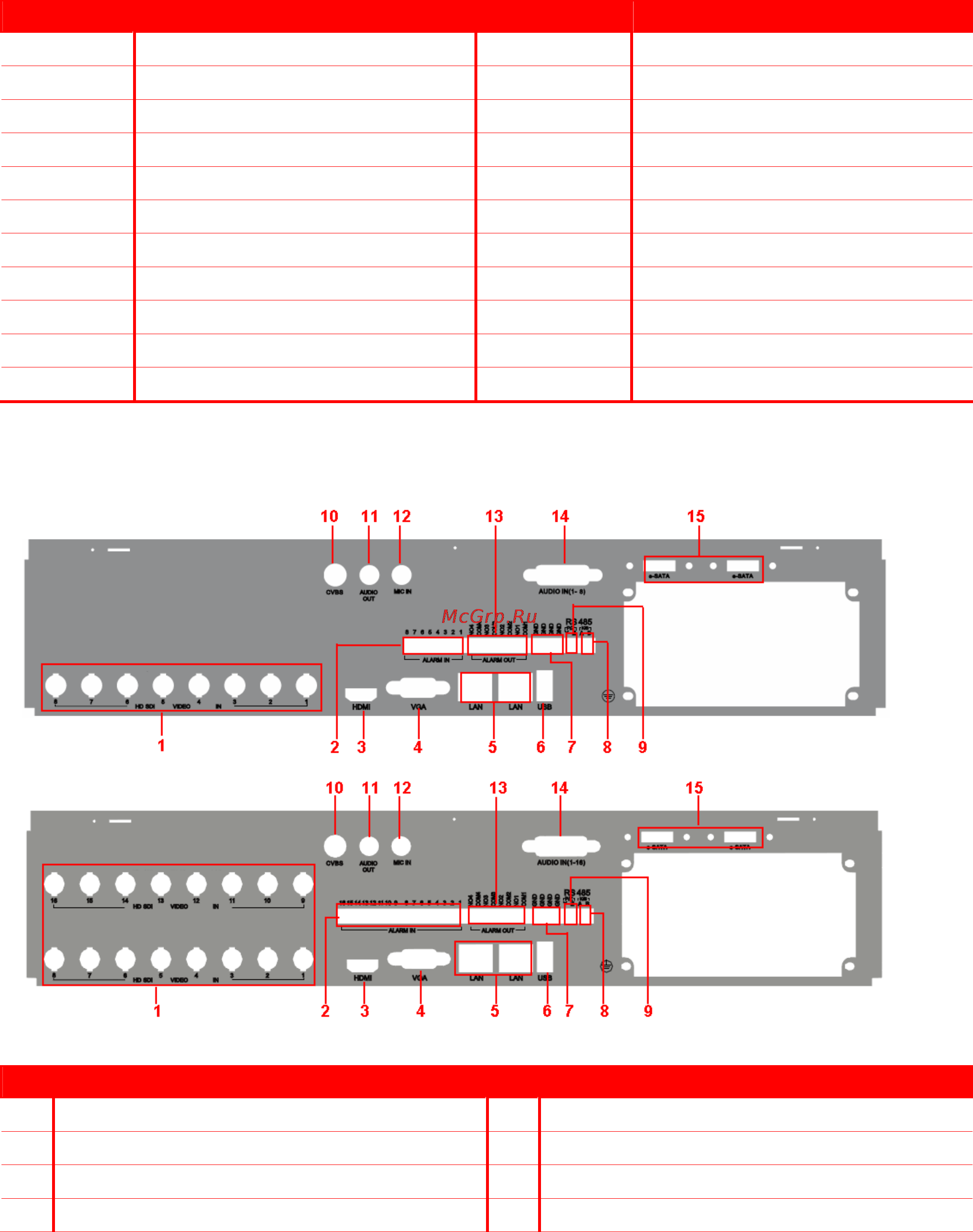

№ ОПИСАНИЕ № ОПИСАНИЕ

1 HD-SDI видеовходы (разъёмы BNC) 9 Разъём RS-485 для PTZ-камер (Y – TX+, Z – TX-)

2 Тревожные входы 10 CVBS видеовыход

3 HDMI видеовыход 11 Аудиовыход

4 VGA видеовыход 12 Аудиовход для микрофона
