Polyvision PVDR-1652 [8/30] Описание задней панели

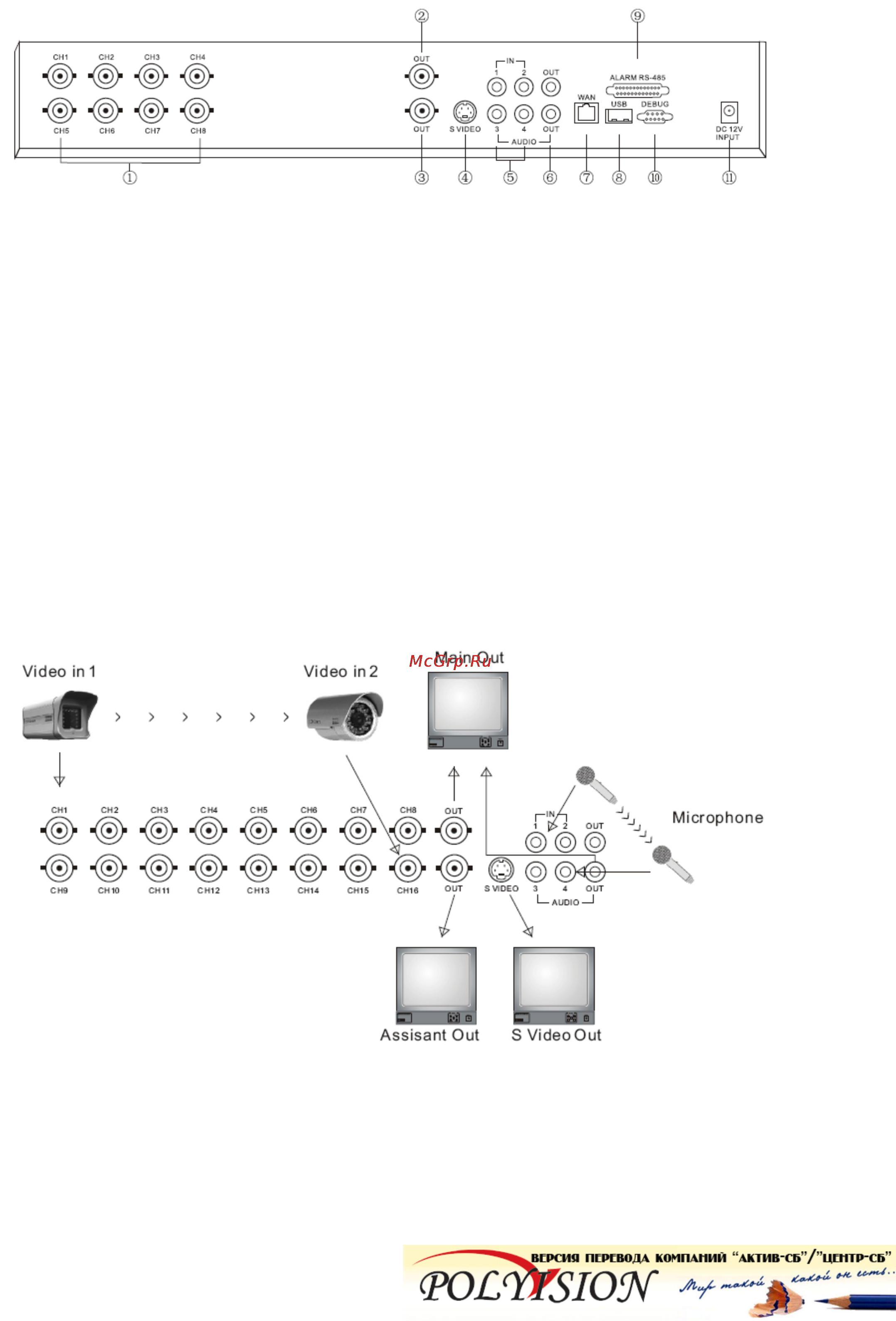

задняя панель 8-канального PVDR-0852

3.1 Описание задней панели

I. Видео вход BNC 1….(8)16

2. Выход BNC на основной монитор

3. Дополнительный BNC выход на монитор

4. Выход S-Video

5. Аудио вход

6. Аудио выход

7. Интерфейс сети RJ45

8. Порт USB

9. Панель интерфейса RS485

10. Разъем DEBUG для настройки и отладки DVR.

11. Питание

12. VGA-выход

3.2 Подключение и коммутация

Подключить 16-каналов видео можно через заднюю панель DVR. Подключить 4-канала аудио можно

через заднюю панель DVR. Внимание: система может воспроизвести одновременно только один

аудио канал.

3.3 Подключение сигнализации

Настоящий серийный DVR поддерживает 8/16 внешних датчиков и имеет один выход на внешнюю

сигнализацию.
