Polyvision PVDR-0854 [6/36] Описание задней панели

2.3 Описание задней панели

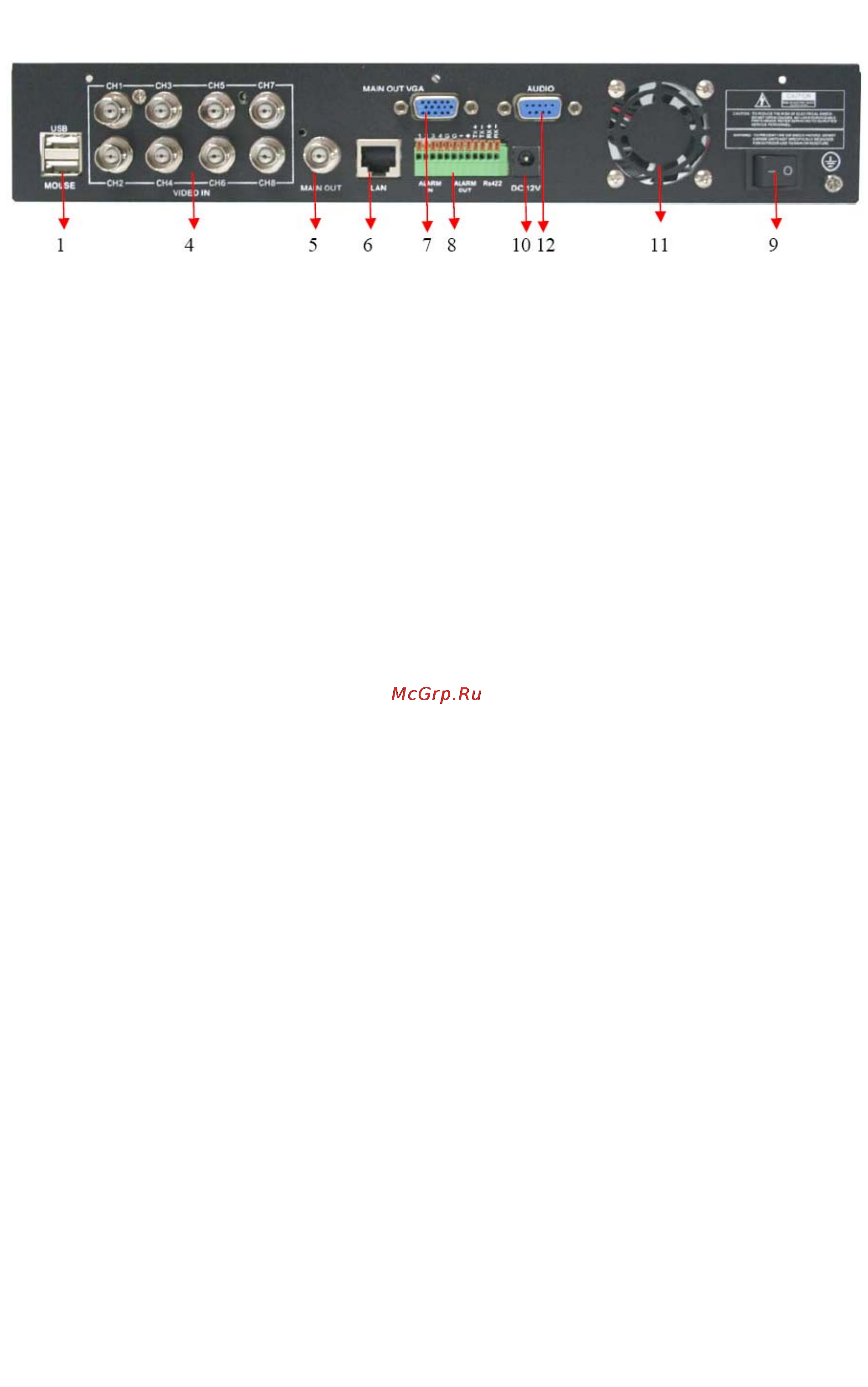

Схема 2-2 8-канальная схема задней панели.

1. Интерфейс USB2.0: поддерживает мышку USB, внешние устройства USB.

4. Видео входы: для подключения внешних камер.

5. Видео выход BNC: аналоговый выход на монитор.

6. Сетевой интерфейс LAN: применяется для соединения по сети.

7. VGA: разъём DIN-15, доступные разрешение - 800х600,

1024х768,1280х1024

、

1440х900, 1920х1080.

8. Тревожные входы и выходы:

ALARM OUT: 2-канальный выход, характеристика реле 30VDC 1A, 125VAC 1A.

ALARM IN: 4 -канальный вход, тип Нормально закрыт/открыт.

G: заземление.

Интерфейс RS-485(RS422): дуплексный интерфейс для передачи и приема данных.

TX+: передача данных + интерфейс

TX-: передача данных - интерфейс

RX+: прием данных + интерфейс

RX-: прием данных – интерфейс

9. POWER: выключатель питания.

10. Вход питания: DC 12V / 5A

11. Кулер.

12. Аудио вход/выход: интерфейс DB9pin, переходник для подключения RCA 9.
