Polyvision PVDR-0853 [5/14] Пду



No. Значение No. Значение

1 USB порт 7 LAN порт

2 Аудио выход 8 Тревожные вх./ вых./RS-485

3 Аудио вход 4 RCA 9 Питание

4 Видео входы 4 BNC 10 Кнопка питания

5 Основной выход BNC 11 Кулер

6 VGA 12 Заземление

 Камеры

Подсоедините все выходы камер к разъемам видеовходов на задней панели DVR с помощью

соответствующих кабелей. Интерфейс видео входа стандартный разъем BNC, 1Vp -р, 75 Ω.

Пожалуйста, избегайте сильных электромагнитных и электрических помех в местах прокладки

кабеля.

 Подключение аудио

Аудио входы имеют стандартный интерфейс BNC или RCA .

Пожалуйста, избегайте сильных электромагнитных и электрических помех в

местах прокладки

кабеля.

 Монитор

Подключите основной разъем выхода на монитор или на экран телевизора. Используйте в случае

необходимости переходники с BNC на RCA, для работы с аудио/видео используйте качественный

кабель.

 Питание

Пожалуйста, используйте стабилизированный источник переменного тока 220 Вольт. Для

подключения DVR к сети используйте оригинальный из комплекта поставки кабель и

адаптер.

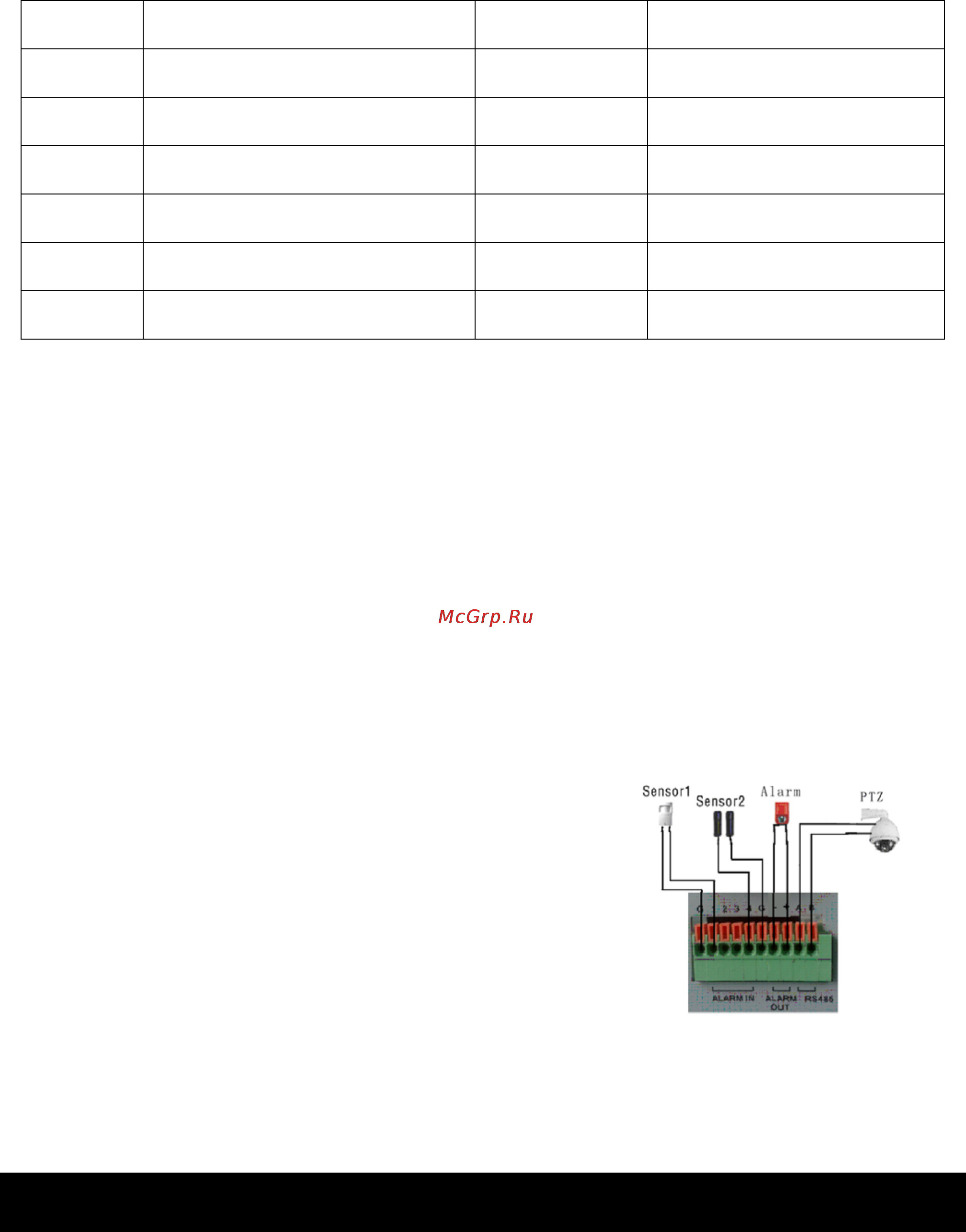

 Тревожные вх. / вых.

Подключите датчики к Тревожным входам 1-4 как Н. Р.

(Нормально Разомкнут) или Н.З. (Нормально Замкнут) и

заземление соответственно. На Тревожный выход

подключите устройство и заземление соответственно.

 Интернет

Для удаленного доступа к видео с камер через локальную сеть или Интернет, подключите

стандартный разъем

RJ -45 для витой пары, Ethernet кабель к разъему LAN.

 USB

Для подключения мыши, USB накопителя, USB DVD. Мышь USB – функция «горячей» замены.

6.ПДУ

Диапазон частот модуляции ИКПДУ - 36 кГц - 40кГц. Используется светодиод с длиной волны 950 нм.

Примерная потребляемая мощность 3-3,75 Вт от двух батареек типа AA (AAA). При передаче сигнала

используется коротковолновая область в указанном выше диапазоне частот 36-40 кГц.

Все кнопки на пульте дистанционного управления или на передней панели имеет одинаковые функции,

такие же как и управление мышкой
