Polyvision PVD-7M v.5.2 white [4/9] Схема подключения

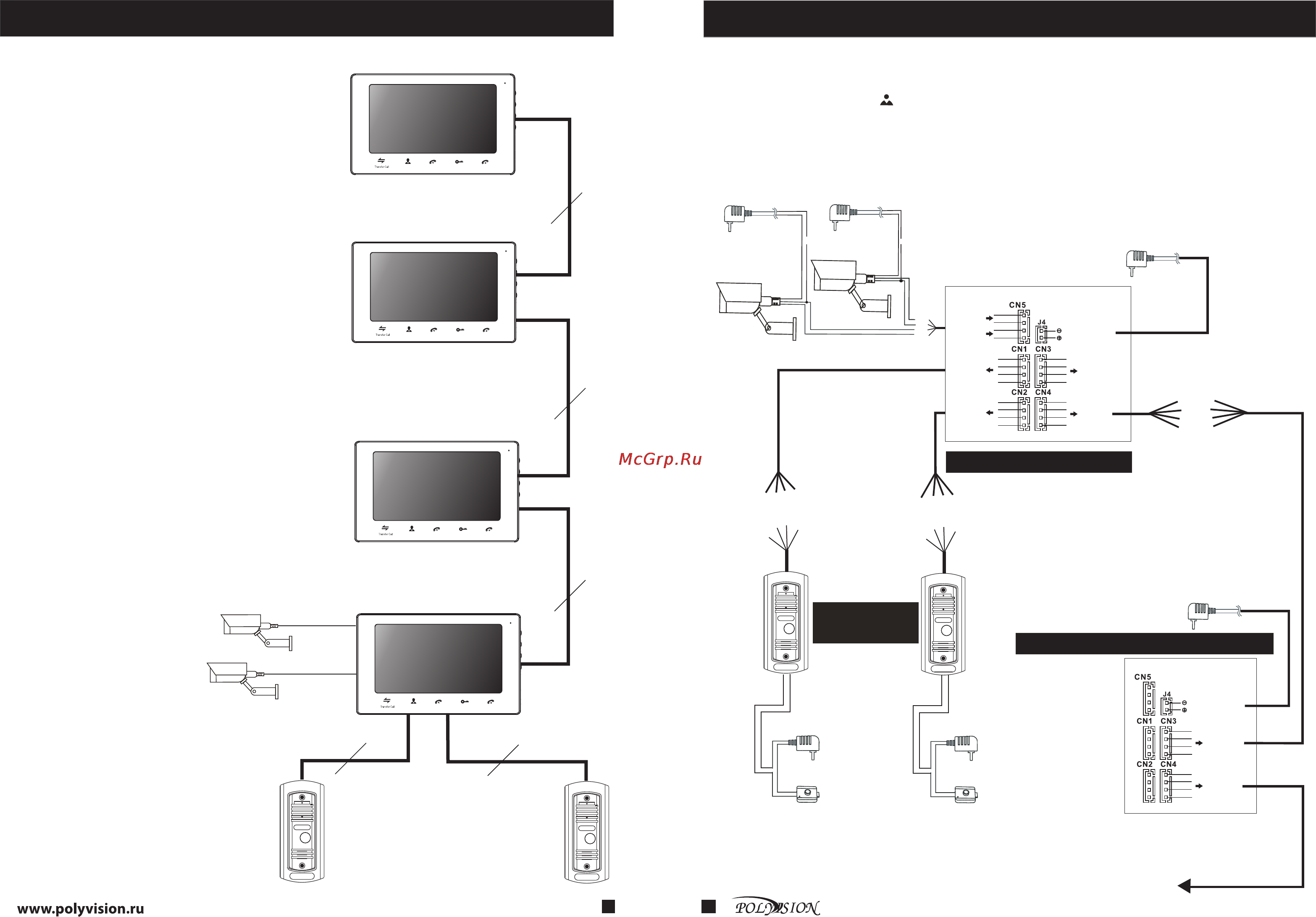

![Polyvision PVD-7M v.5.2 white [4/9] Схема подключения](/views2/1189333/page4/bg4.png)
5
6
СХЕМА СИСТЕМЫ
Если вы используете только одну вызывную панель, то подключать её необходимо к
разъёму с маркировкой CN1(DOOR1). Если Вы подсоедините её к разъёму CN2(DOOR2),
то при нажатии кнопки будет отображаться чёрный экран.
Распиновка разъёмов CN1(DOOR1) и CN2(DOOR2) для подключения вызывных панелей:
1. Красный: Питание +12В 2. Жёлтый: Аудио 3. Чёрный: Земля 4. Белый: Видео
Замок
(в комплект
не входит)
СХЕМА ПОДКЛЮЧЕНИЯ
4П
4П
4П
Вызывная
панель 1
Вызывная
панель 2
Главный
монитор
4П
4П
Второстепенный
монитор
Видеокамера
Видеокамера
Второстепенный
монитор
Второстепенный
монитор
Поддерживаемые
модели
видеодомофонов
для работы в парал-
лели:
PVD-40XC
PVD-70XC
PVD-1000C
PVD-70XCM32GB
PVD-7M v.5.2
PVD-4S v.5.1
PVD-4S v.5.3
Поддерживаемые
модели вызывных
панелей:
любая панель с
четырёхпроводной
системой.
ГЛАВНЫЙ МОНИТОР
ВТОРОСТЕПЕННЫЙ МОНИТОР
Блок питания
для замка
(в комплект
не входит)
Следующий монитор (CN3)
При использовании 4-х
домофонов в параллели
2 вызывные панели
подключаются только
к главному домофону.
Для главного домофона
в меню настроек должен
быть выбран режим -
основной, для второ-
степенных - дополнитель-
ный.
Подключение большего
количества вызывных
панелей не предусмотрено.
Подключение дополнительных
домофонов производится к
разъёмам CN3(IN) и CN4(OUT).
К разъёму CN3(IN) подключается
предыдущий домофон в цепи, а
к CN4(OUT) последующий.
Monitoring
Unlock
Hang up
Talk
Monitoring
Unlock
Hang up
Talk
Monitoring
Unlock
Hang up
Talk
Monitoring
Unlock
Hang up
Talk
Общий
Аудио
Общий
Данные
Видео
+DC12В
Аудио
Общий
Видео
+DC12В
Аудио
Общий
Видео
ВЫЗЫВНЫЕ
ПАНЕЛИ
(в комплект не входят)
Замок
(в комплект
не входит)
Блок питания
для замка
(в комплект
не входит)
Блоки питания для видеокамер
(в комплект не входят)
Общий
Опциональный внешний
блок питания DC12В
(в комплект не входит)
Опциональный внешний
блок питания DC12В
(в комплект не входит)
Видео
Общий
Общий
Видео
Первая
вызывная
панель
Вторая
вызывная
панель
Разъём для
подключения
опционального
БП
Предыдущий
домофон
(CN4)
Следующий
домофон
(CN3)
Предыдущий
домофон
(CN4)
Следующий
домофон
(CN3)
Разъём для
подключения
опционального
БП
+DC12В
Аудио
Общий
Видео
+DC12В
Аудио
Общий
Видео
Аудио
Общий
Данные
Видео
Аудио
Общий
Данные
Видео
Аудио
Общий
Данные
Видео
Аудио
Общий
Данные
Видео
Видео1
Общий
Общий
Видео2
Видео-
вход 1
Видео-
вход 2
