Polyvision PVD-407C silver [4/8] Описание индикаторов

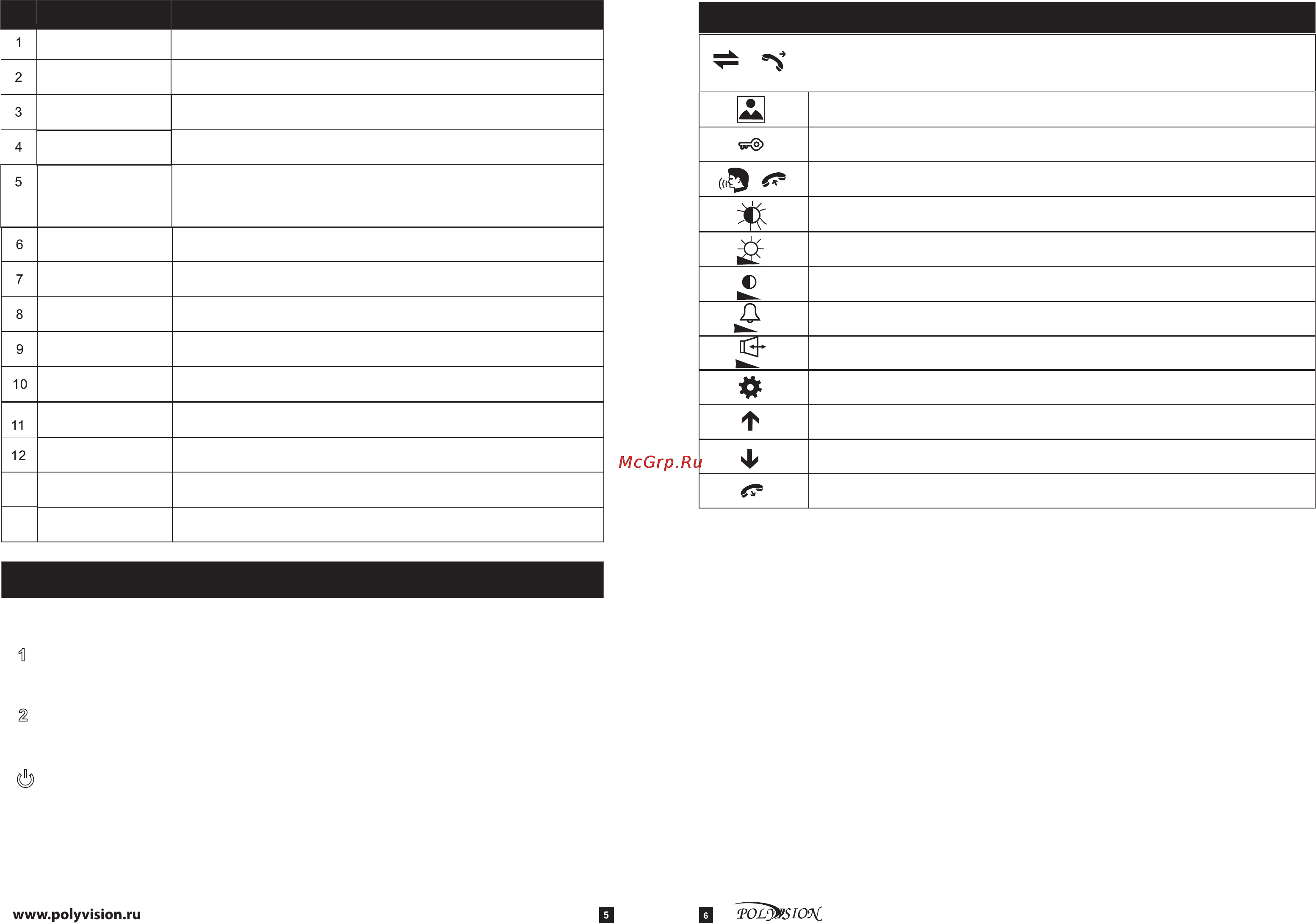

![Polyvision PVD-407C white [4/8] Описание индикаторов](/views2/1189334/page4/bg4.png)
Название
Описание
ЖК-дисплей
Динамик
Микрофон
Кнопка
«Мониторинг»
Кнопка «Замок»
Кнопка «Разговор»
Кнопка
«Переключение»/
«Наблюдение»
Регулятор
насыщенности
Регулятор
громкости вызова
Регулятор
гром-ти разговора
Регулятор
яркости
Индикаторы
состояния
Динамик для воспроизведения звука.
Микрофон для общения с посетителем.
Кнопка для открытия замка, подключенного к вызывной
панели.
Кнопка для начала/завершения разговора с посетителем при
вызове с панели или интеркома между домофонами.
Кнопка перевода вызова на параллельно подключенный
домофон и просмотра изображения с внешней камеры.
Регулировка громкости сигнала вызова.
Регулировка громкости разговора.
ЖК-дисплей для отображения видео.
Кнопка для просмотра видео и переключения на 2-ую
вызывную панель, если она подключена.
Регулировка насыщенности изображения.
Регулировка яркости ЖК-дисплея.
Индикаторы состояния работы видеодомофона.
ОПИСАНИЕ ИНДИКАТОРОВ
На лицевой стороне видеодомофона имеется 3 световых индикатора:
Индикатор 3
Когда данный световой индикатор постоянно горит, то это означает, что устройство подключено к
питанию. Если индикатор медленно мерцает, то это говорит о том, что устройство находится в
режиме интеркома с другим домофоном. Частое мерцание индикатора означает, что вызывные
панели работают с другим домофоном в параллели.
Индикатор 1
Свечение этого индикатора означает, что в данным момент домофон работает с первой вызывной
панелью.
Индикатор 2
Свечение этого индикатора означает, что в данным момент домофон работает со второй вызывной
панелью.
РАСШИФРОВКА СИМВОЛОВ
Кнопка перевода вызова на параллельно подключенный
домофон и просмотра изображения с внешней камеры.
Кнопка для просмотра видео и переключения на 2-ую
вызывную панель, если она подключена.
Кнопка для открытия замка, подключенного к вызывной панели.
Кнопка для начала/завершения разговора с посетителем при
вызове с панели или интеркома между домофонами.
Регулировка насыщенности ЖК-дисплея.
Регулировка яркости ЖК-дисплея.
Регулировка цветности ЖК-дисплея.
Регулировка громкости разговора.
Регулировка громкости сигнала вызова.
Кнопка для завершения разговора (для PVD-1000).
13
Кнопка «Завершить
разговор»
Кнопка для управления OSD-меню (для PVD-1000).
14
Кнопки для управ-
ления OSD
Навигация по меню настроек (для PVD-1000).
Вход/выход в/из меню настроек (для PVD-1000).
Кнопка для завершения вызова (для PVD-1000).
Навигация по меню настроек (для PVD-1000).
