ЧЁРНО-БЕЛЫЙ ВИДЕОДОМОФОН

PVD-404

www.polyvision.ru

Тип монитора ч/б 4’’ плоский кинескоп

Количество параллельно подключённых мониторов Макс. 4 шт.

Количество подключаемых вызывных панелей Макс. 2 шт.

Звонок Многотонный электронный сигнал

Звуковая система Дуплексная с помощью трубки

Максимальная длина линии связи 80 м (4х0,5 мм²)

Питание 110-220 В (50-60 Гц)

Токопотребление 800 мА

Рабочая температура: 0 … +50 °С

Габаритные размеры: 190 x 220 x 76 мм

Масса 1,3 кг

Закрепите металлическую скобу на ровной вертикальной поверхности с помощью шурупов (Крючки для монитора на

скобе направлены к себе и вверх). Установите монитор так, чтобы он плотно «сел» на крючки.

В случаи использования нескольких мониторов (максимум 4) необходимо произвести монтаж всего оборудования и

только после этого производить подачу питания и настройку.

CN1 CN2 CN3 CN4

Red (красный) 1 DC 12В A Аудио

Yellow (жёлтый) 2 Аудио B Общий

Black (чёрный) 3 Общий C Дата

White (белый) 4 Видео D Видео

CN1 и CN2 – для подключения вызывных панелей, CN3 и CN4 –

для подключения доп. мониторов (макс. 4 в параллели).

Пример параллельного подключения: CN4 – выход с первого и

подключение на CN3 второго и т.д.

Монитор 1 шт.

Трубка 1 шт.

Металлическая скоба для крепления 1 шт.

Шурупы для крепления скобы 4 шт.

Дюбеля пластиковые 4 шт.

Кабель коммутации 2 шт.

Инструкция 1 шт.

Упаковка 1 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

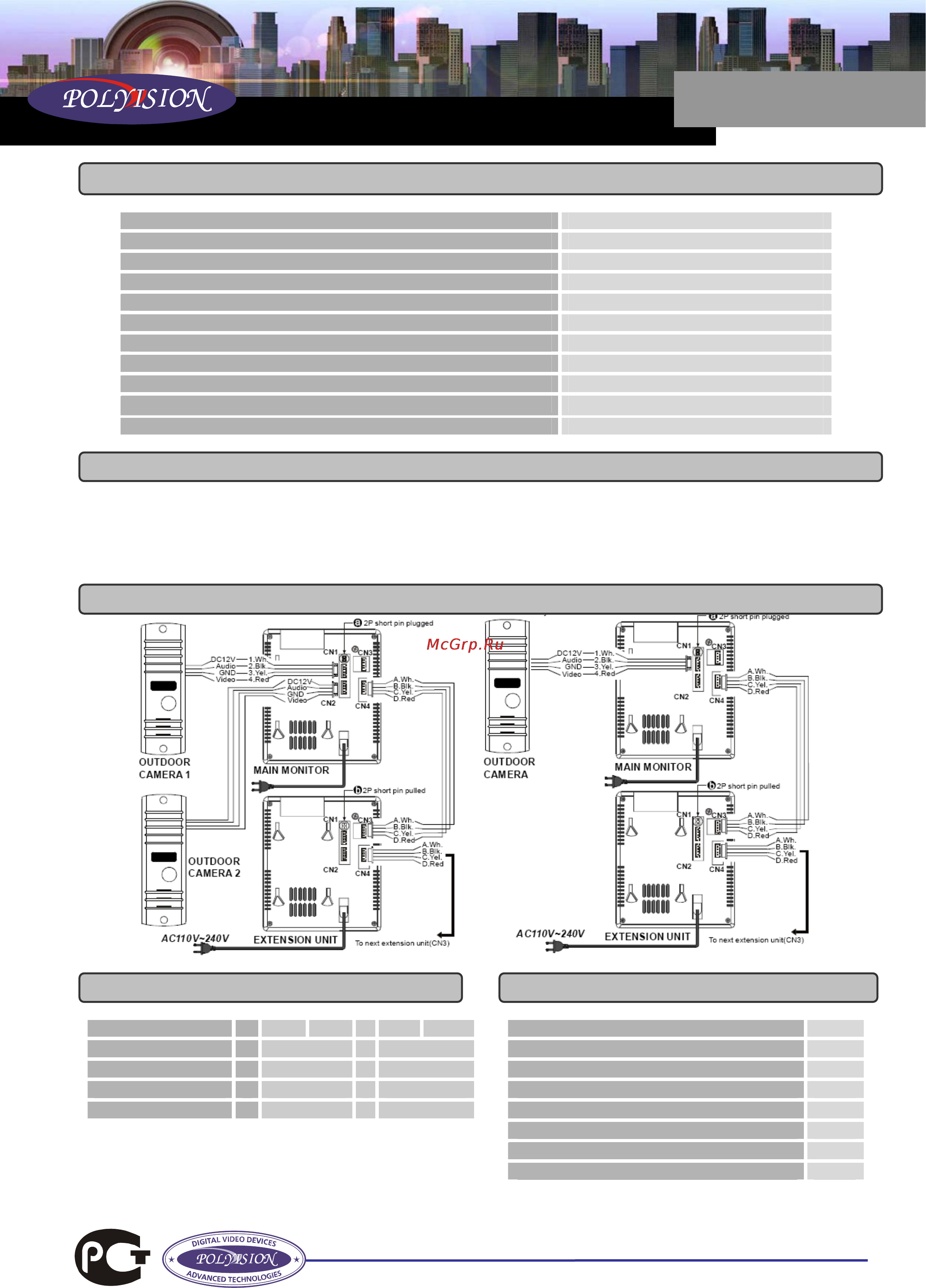

СХЕМА ПОДКЛЮЧЕНИЯ

НАЗНАЧЕНИЯ И ЦВЕТА ПРОВОДОВ КОМПЛЕКТ ПОСТАВКИ
