Polyvision PVD-402 [4/4] Работа с монитором

Руководство по эксплуатации PVD-402

4/4

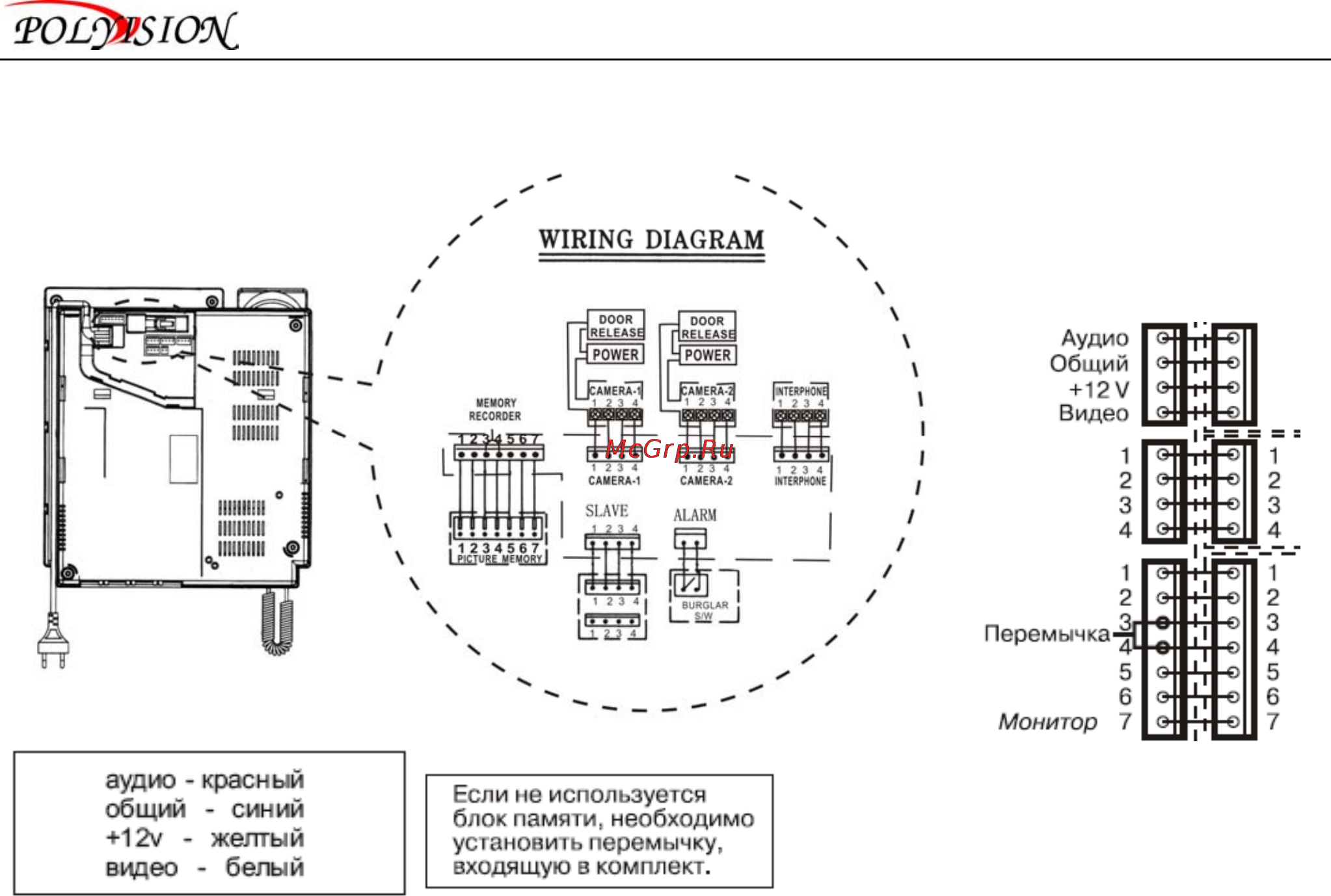

Схема подсоединения и комбинаций внешних устройств к монитору.

Работа с монитором.

При нажатии посетителем на кнопку внешней вызывной панели на экране монитора появится изображение и

раздастся звонок. После поднятия трубки Вы сможете вести двусторонний разговор с посетителем, наблюдая

его на экране. В случаи необходимости можно переключиться на вторую вызывную панель или камеру. После

того как вы положили трубку на место, экран отключится

. Возможно принудительное включение экрана с

помощью нажатия на кнопку МОНИТОР. Если Вы не положили трубку, то в течении 60 секунд – экран

погаснет самостоятельно.

Примечание: Если линия связи более 15 метров, то используйте для видео коаксиальный кабель.

Параллельно можно подключить только один дополнительный монитор.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание…………………………………………………………………110-240 В, 50/60 Гц;

Тип монитора.……………………………………………………….…ч/

б 4” плоский кинескоп;

Потребляемая мощность………………………………………….....8 Ватт;

Количество параллельно подключенных мониторов…………….1 шт.;

Количество подключаемых вызывных панелей…………………..2 шт.;

Звук звонка……………………………………………………………...многотоновый сигнал;

Звуковая система……………………………………………………...дуплексная с помощью трубки;

Максимальная длина линии связи……………………………........50 м (4x0.5мм

);

Рабочая температура………………………………………………...от 0С до + 40С градусов;

Вес………………………………………………………………………..1,16 кг.;

Размеры……………....................................................................…196х220х71 мм.
