STROPUVA “P” [5/30] Конструкция котла

ТЕХНИЧЕСКИЙ ПАСПОРТ, ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

2. КОНСТРУКЦИЯ КОТЛА

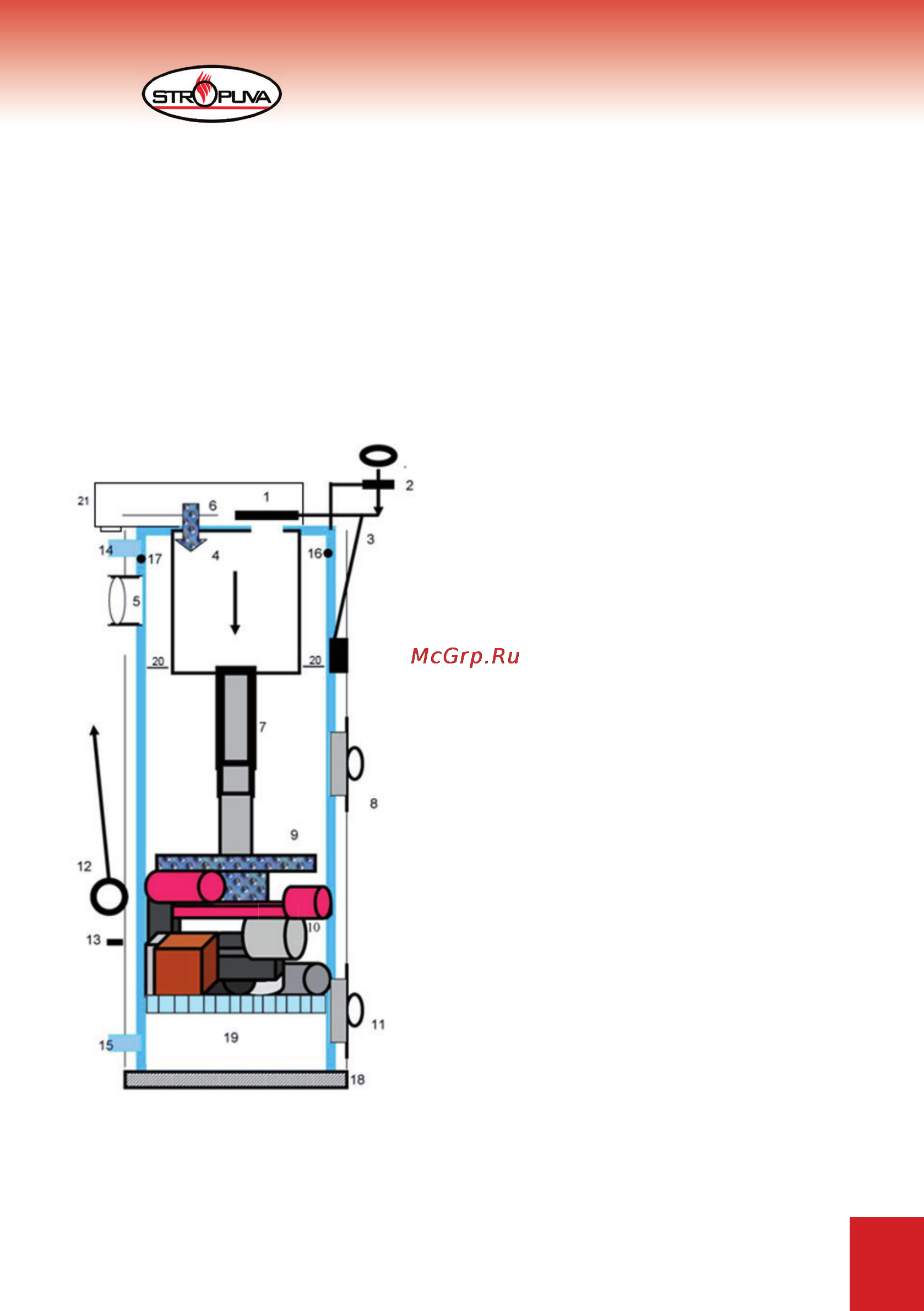

pav.1

1. Воздушная заслонка

2. Регулятор тяги

3. Опорный стержень

4. Камера нагрева воздуха

5. Отверстие для устранения дыма

6. Клапан переключения

7. Телескопическая труба подачи воздуха

8. Дверца для загрузки топлива

9. Распределитель воздуха со стабилизатором

камеры сгорания

10. Топливо

11. Дверцы для удаления пепла

12. Подъемный тросик с кольцом

13. Крючок

14. Труба подачи теплоносителя

15. Труба возврата теплоносителя

16. Муфта для термометра

17. Муфта для клапана сохранения давления 1.5

бар

18. Дно

19. Решетки

20. Дефлекторы

21. Коллектор подачи воздуха

pav.1

ВНИМАНИЕ! Запрещается самостоятельно изменять конструкцию котла.

Рис. 1

** Мощность котла выбирается, опираясь на отапливаемую площадь. Например: если

в здании, площадью 200 м², в котле на твердом топливе Stropuva S20 одна загрузка то-

плива горит 20-24 часов, то в котле на твердом топливе Stropuva S40 одна загрузка дре-

весины горит почти двое суток (35-40 часов). Можно также использовать котел на твердом

топливе Stropuva S10, но тогда здание нагревалось бы медленее, а котел пришлось бы

загружать дровами 2-3 раза в сутки.

*** Продолжительность горения одной загрузки твердого топлива зависит от качества

самого топлива, внешней и внутренней температуры, термостойкости здания, мощности

котла, от качества следования инструкциям со стороны пользователя (подключение кот-

ла, потока отопительной воды, поддержания температуры воды).
