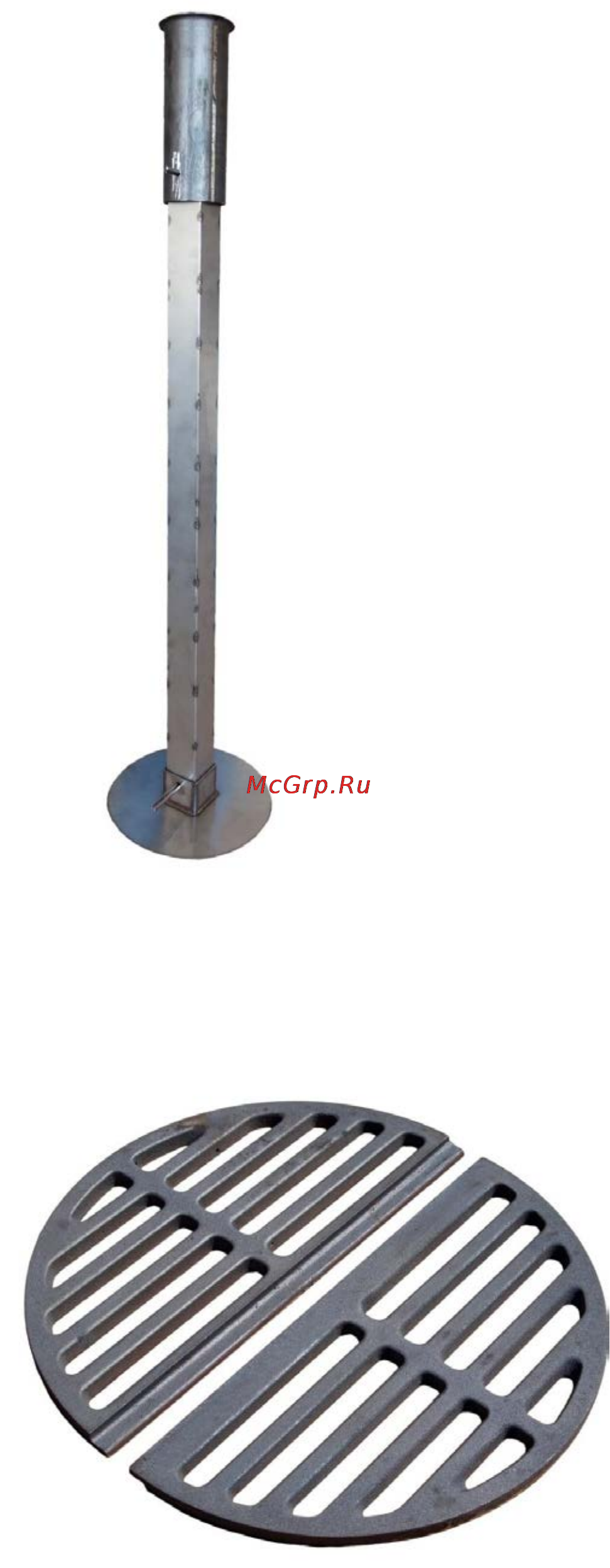

ТРУБА ПОДАЧИ ВОЗДУХА (рис. 6)
Труба подачи воздуха состоит из трех частей:
Первая часть – округлая деталь трубы, предназначенная для крепления к камере воздушного
подогрева.
Вертикальная квадратная труба предназначена для распределения воздуха в начале горения и во время
дальнейшего сжигания. Воздух подается через угловые щели трубы.
Нижняя часть трубы подает воздух снизу и распределяет его по краям котла.
Эта деталь изготовлена из термостойкой нержавеющей стали.
рис. 6
Решетка-чугунная (рис. 7)
При загрузке угля необходимо использовать решетку. Она
должна быть подвешена на крючках на дне котла. Решетка – чугунная
изготовляется из 2-ух частей. Не смешивайте уголь с другим видом
топлива, только сверху для разжигания положите около 2 кг. сухих
измельченных дров.
рис. 7
