Prosecurity KEY ver 4.0 [17/20] Страница 17

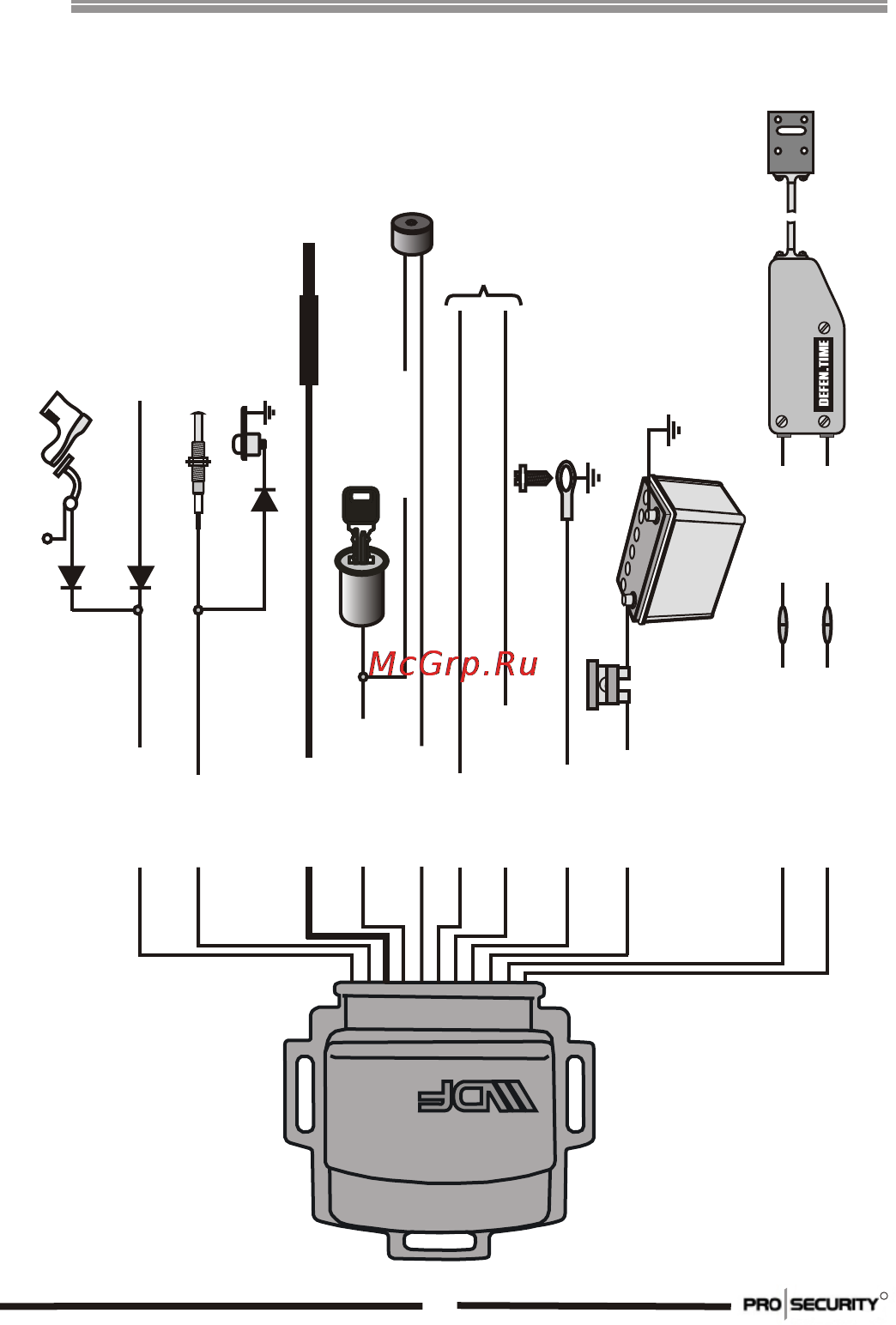

Схема подключения иммобилайзера DF-KEY 4

COMPONENTCOMPONENT

коричневый

вход (+), педаль тормоза

вход(-), концевик капота

вход(-), концевик двери

розовый

белый

серый

черный

белый/зелёный

белый/жёлтый

жёлтый

красный

черный

+12В

АНТЕННА

Н\З блокировка

(max 20 А)

вход (+), питание системы +12 В

вход (-), питание системы -12 В

электромеханический

блокиратор капота

зелёный

вход (+), замок зажигания +12 В

оранжевый

зелёный

зуммер

жёлтый

7,5A

Н Е О БХ О Д И М А Я ЗА Щ И Т А

DF-KEY 4

вход (+), постановка на

охрану по импульсу (1.. 2)

(см. Программирование)
