- Схема монтажа 25
- Final version for im shivaki fileminimizer 1_страница_26 26
- Руководство по установке кондиционера информация для установщика 26
- Final version for im shivaki fileminimizer 1_страница_27 27
- Внутренний блок 27
- Смена батареек 27
- Содержание и техническое обслуживание 27
- Техническое обслуживание в конце сезона 27
- Чистка теплообменника 27
- Final version for im shivaki fileminimizer 1_страница_28 28
- Устранение неполадок 28
Похожие устройства
- Shivaki SSH-I096BE/SRH-I096BE Сертификат
- Shivaki SSH-I126BE/SRH-I126BE Инструкция по эксплуатации
- Shivaki SSH-I126BE/SRH-I126BE Сертификат
- Shivaki SSH-L076BE/SRH-L076BE Инструкция по эксплуатации
- Shivaki SSH-L076BE/SRH-L076BE Сертификат
- Shivaki SSH-L096BE/SRH-L096BE Инструкция по эксплуатации
- Shivaki SSH-L096BE/SRH-L096BE Сертификат
- Shivaki SSH-L126BE/SRH-L126BE Инструкция по эксплуатации
- Shivaki SSH-L126BE/SRH-L126BE Сертификат
- Shivaki SSH-L096DC/SRH-L096DC Инструкция по эксплуатации
- Shivaki SSH-L096DC/SRH-L096DC Сертификат
- Shivaki SSH-L126DC/SRH-L126DC Инструкция по эксплуатации
- Shivaki SSH-L126DC/SRH-L126DC Сертификат
- Shivaki SSH-P076DC/SRH-P076DC Инструкция по эксплуатации
- Shivaki SSH-P076DC/SRH-P076DC Сертификат
- Shivaki SSH-P096DC/SRH-P096DC Инструкция по эксплуатации
- Shivaki SSH-P096DC/SRH-P096DC Сертификат
- Shivaki SSH-P126DC/SRH-P126DC Инструкция по эксплуатации
- Shivaki SSH-P126DC/SRH-P126DC Сертификат
- Shivaki SSH-P186DC/SRH-P186DC Инструкция по эксплуатации

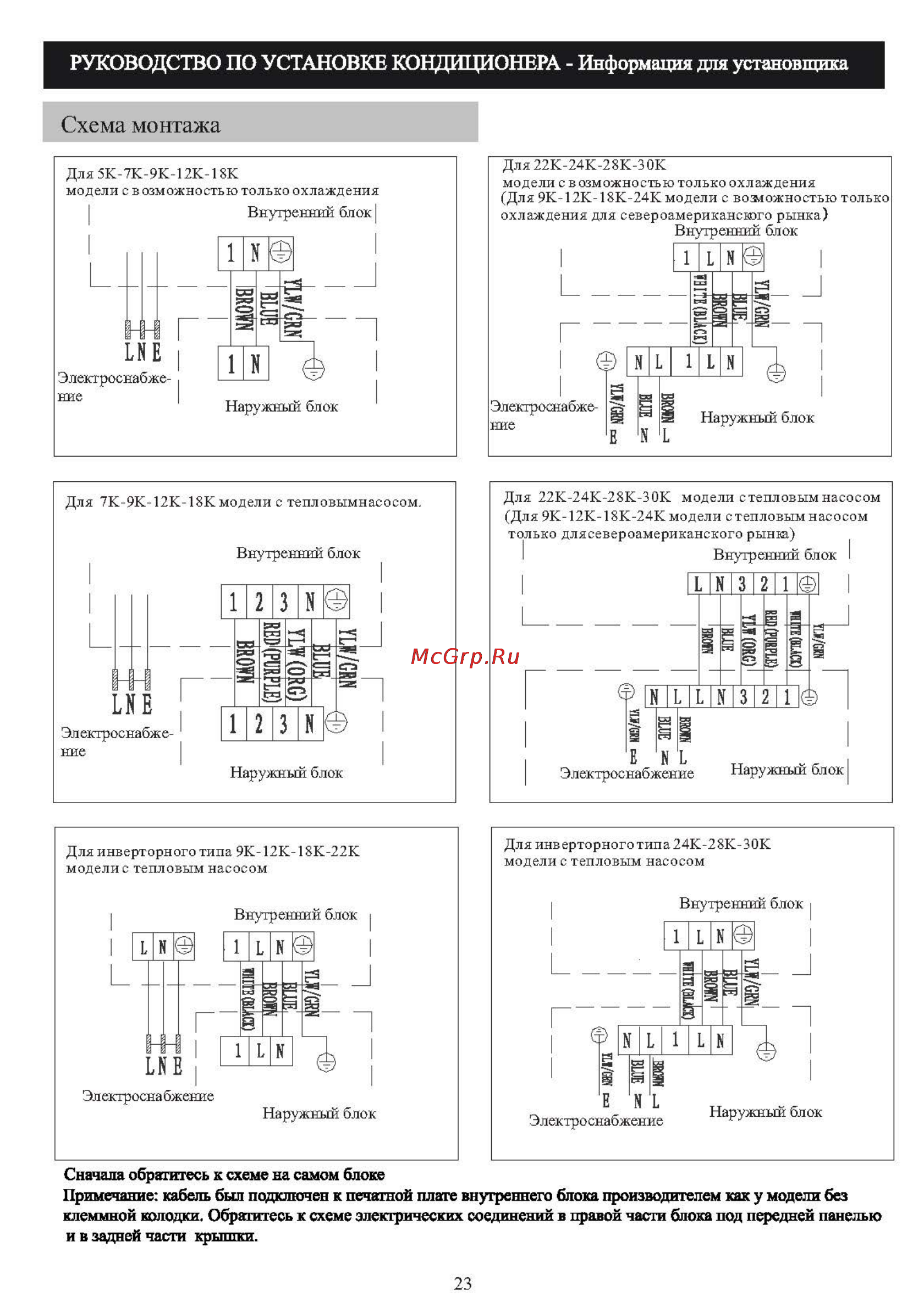

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Информация для установщика Схема монтажа Для 22К 24К 28К 30К модели с возможностью только охлаждения Для 9К 12К 18К 24К модели с возможностью только охлаждения для североамерикансюго рынка Внутренний блок Для 5К 7К 9К 12К 18К модели с возможностью только охлаждения Внутренний блок Для 7К 9К 12К 18К модели с тепловымнасосом Для 22К 24К 28К 30К модели стендовым насосом Для 9К 12К 18К 24К модели стендовым насосом только длясевероамериканского рынка Внутренний блок I Для инверторн ого типа 9К 12К 18К 22К модели с тепловым насосом Для инверторноготипа24К 28К 30К модели с тепловым насосом Наружный блок Сначала обратитесь к схеме на самом блоке Примечание кабель был подключен к печатной плате внутреннего блока производителем как у модели без клеммной колодки Обратитесь к схеме электрических соединений в правой части блока под передней панелью и в задней части крышки 23
